【導讀】本文討論了一種簡單而有效的低壓差(LDO)穩壓器電壓裕量（LDO輸出電壓與輸入電壓之差）控制方法，即采用基于電流源基準架構的開關穩壓器。它通過一種結構化方式來控制LDO裕量，同時確保在不同輸出電壓下實現高效率與低噪聲的平衡。文中包括實際電路實現方案、基于仿真的驗證和實際性能結果，重點強調了節能且噪聲敏感系統的設計考量因素。
引言
本文是兩篇系列文章的第二部分。第一部分聚焦于識別開關穩壓器中的各種噪聲源，分析其對各種模擬信號鏈器件的影響，并概述了減輕噪聲影響以提升性能的策略。第二部分介紹采用電流基準開關穩壓器的低壓差(LDO)裕量控制的設計與實現方案。圖1所示架構利用電流源基準開關穩壓器，根據電流源基準(IREF)和連接到SET（或ISET，取決于產品）引腳的外部電阻，生成輸出電壓。

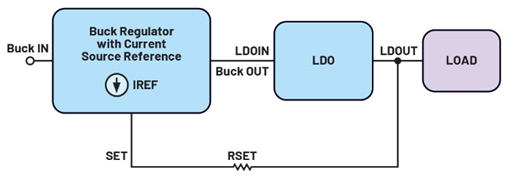

圖1.具有電壓裕量控制功能的電流源基準架構降壓轉換器和LDO穩壓器框圖
這種方法的一個關鍵特點是，SET引腳能以任何電壓源為基準，而不局限于GND。這意味著輸出電壓可以跟蹤另一個電壓（例如后置穩壓器LDO的輸出），并通過RSET電阻設定一個額外的偏移量。對于需要在動態調整輸出電壓的的同時保持LDO電壓裕量穩定的應用，這種靈活性至關重要。
例如，若將RSET電阻連接到圖1所示后置LDO的輸出端，則降壓穩壓器的輸出電壓(Buck OUT)或LDO的輸入電壓(LDOIN)可根據公式1確定。
這種配置確保了無論LDO輸出電壓(LDOOUT)如何變化，降壓轉換器都會動態調整輸出以使LDO的電壓裕量保持恒定。此方法非常適合LDO輸出動態調整的應用，因為有助于在保持穩壓性能的同時維持高效率。電壓裕量通常由系統設計人員根據應用的優先要求設定，以實現電源電壓抑制比(PSRR)與效率的平衡。例如，若設計人員要求LDO具有特定電壓裕量，則應按照公式2選擇SET電阻(RSET)。
這種設計配置非常穩健。即使由于過載或?qū)Φ赜捕搪罚笾肔DO輸出降至零或接近零，電流源基準開關穩壓器也會繼續保持高于LDO輸出的電壓裕量，從而確保LDO保持偏置狀態，并能在故障清除后恢復正常。裕量電壓應設置為高于LDO的最小工作輸入電壓，以確保LDO正常啟動，并能從故障狀況中恢復。
圖2是另一個示例，通過在INTVCC和ISET引腳之間連接一個二極管，確保LDO電壓始終高于最小工作電壓VIN。

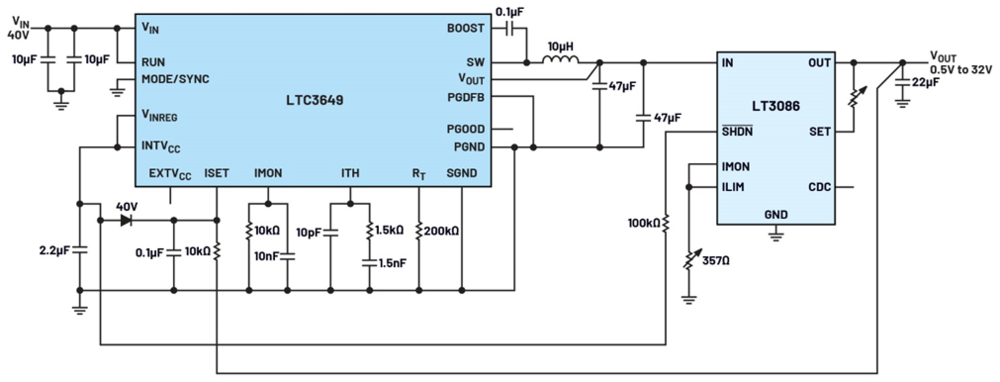

圖2.基于LTC3649和LT3086的0.5V至32V、2.1A、低噪聲、高效率電源
施加到下游LDO(LT3086)的最小電壓通過如下方式確定：從LTC3649的內部穩壓器電壓(INTVCC)穩壓值（通常為3.45V）中減去二極管的正向電壓Vd（通常為0.7V）。因此，LT3086的輸入電壓約為2.75V。
然而，這款LDO的最低工作輸入電壓為1.4V，因此可以在不影響穩壓器功能的情況下進一步降低輸入電壓。具體可以通過在二極管上串聯一個電阻RINTVCC來實現，如圖3所示。

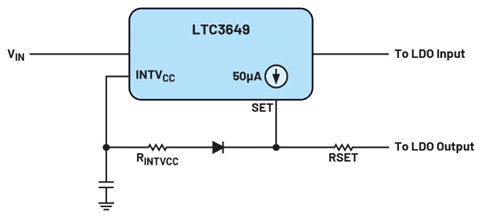

圖3.RINTVCC與二極管串聯以降低輸入電壓
串聯電阻RINTVCC用于調整施加到LDO的期望最小輸入電壓Vmin，具體的值可通過公式3計算。
例如，LDO裕量配置為0.5V (RSET = 10kΩ)，最小工作輸入電壓為1.4V。LTC3649的內部穩壓器電壓VINTVCC在3.25V（最小值）到3.65V（最大值）之間變化。最小輸入電壓(Vmin)設置為1.8V，以便有足夠的余量來應對各種變化，例如VINTVCC變化、二極管正向壓降、電流源變化和電阻容差。然后將這些值代入公式3，得出RINTVCC值為7.3kΩ。
從E24電阻系列中，選擇標準值7.5kΩ作為RINTVCC值，這樣可以滿足目標電壓要求。
圖4所示應用涉及一個熱電控制器(TEC)，其工作電壓范圍為0V至9V，用于溫度控制，LDO輸出(LDOOUT)根據TEC命令信號動態設置。開關穩壓器可以是Silent Switcher? 3 (SS3)或任何電流源基準降壓轉換器。 這樣，從低頻到開關穩壓器的開關頻率范圍，都能實現低噪聲性能。

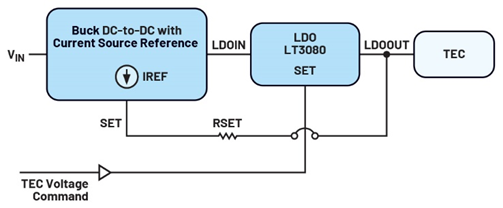

圖4.低噪聲、可調電壓電源，用于驅動高壓TEC
仿真和測試結果
為了證明所提出的設計方法有效，降壓轉換器采用18VIN、1A SS3降壓穩壓器LT83201，而LDO采用可調1.1A單電阻低壓差穩壓器LT3080，如圖5所示。這款LDO非常適合精密電壓調節應用，支持輸出電壓調低至0V。
LT3080 LDO需要典型值1.35V VCONTROL來保持適當?shù)妮敵鲭妷赫{(diào)節。為了滿足這一要求，并確保電路在各種條件下都能穩定運行，圖5中的設計在LDO輸入電壓和輸出電壓之間提供了1.5V的電壓裕量。
RSET值可通過公式4計算。
圖6展示了使用LTspice?仿真得到的LDO輸出電壓與輸入電壓之間關系的結果。命令電壓施加于LT3080的SET引腳，在5ms內從0V升至9V，然后在接下來的5ms內降回0V，以此模擬輸出電壓的動態調整。

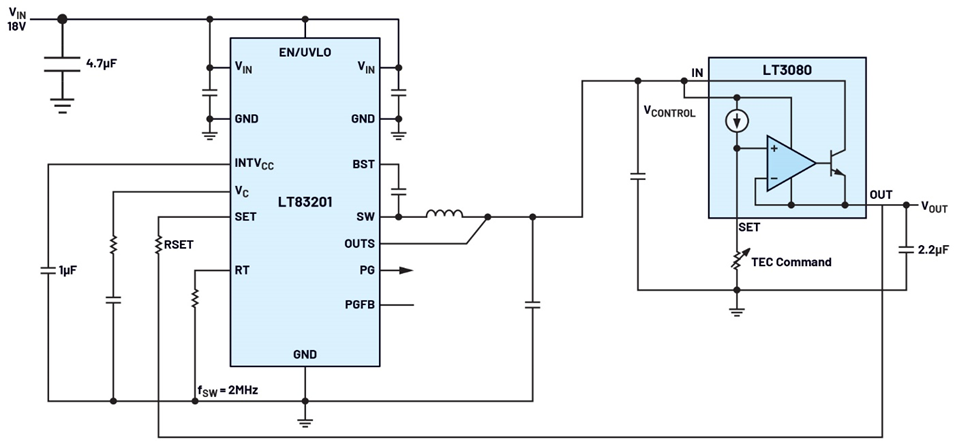

圖5.LT3080 LDO采用LT83201電流源基準架構
仿真結果顯示，連接到降壓穩壓器輸出端的LDO輸入電壓始終比輸出電壓高出1.5V。只要電壓裕量保持在LDO的最小裕量要求之上，即可在整個工作范圍內維持穩壓，避免電壓驟降。

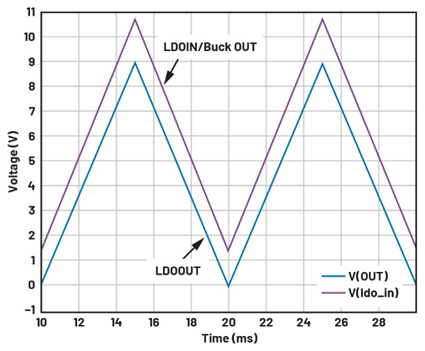

圖6.LDO電壓裕量控制在不同輸出電壓下的仿真結果
除了仿真工作外，我們還利用EVAL-LT83201-AZ和DC995A實現了這種設計方法，以證明所提出概念的可行性。在整個測試過程中，電壓裕量保持在約1.5V。與此同時，使用100Hz鋸齒波驅動LT3080的SET引腳，電壓在0V至9V之間循環，以此體現電壓裕量的動態調整能力。這款硬件將本文所提出方法從仿真推向了現實，并為實際的實現方案提供了具體途徑。測試結果如圖7所示。

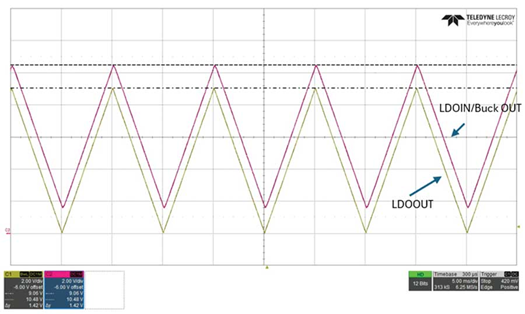

圖7.輸出電壓變化情況下LDO裕量電壓跟蹤的基準測量結果
系統效率和輸出噪聲
LDO級采用電壓裕量控制的一個顯著優勢在于，整體效率會得到提高。圖8a中的系統效率曲線清楚反映了這一優勢。與沒有電壓裕量控制的系統（橙色所示）相比（其中無論LDO輸出電壓如何，開關穩壓器的輸出都保持在10.5V），具有電壓裕量控制的系統（藍色所示）在整個輸出電壓范圍內實現了更高的整體系統效率。當負載固定在1A時（圖8b），電壓裕量控制的優勢更加明顯。如圖所示，禁用電壓裕量控制可防止可調輸出電壓被調整至5V以下。這種限制是LDO的熱損耗約束和封裝散熱限制造成的。

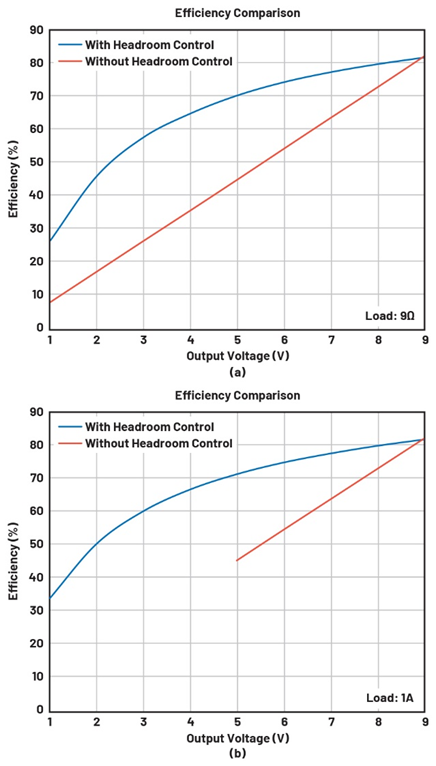

圖8.效率比較：(a)負載為9Ω電阻；(b)負載為1A電流
圖9顯示了采用后置LDO和不采用后置LDO的開關穩壓器的頻率輸出頻譜對比。測量在系統輸出端進行。開關穩壓器的輸入電壓設定為18V，而LDO的輸出電壓在兩種配置下均設定為1.8V，負載電流均為500mA。電壓裕量設置為1.5V。如圖9所示，開關穩壓器和LDO的組合用作后置濾波器，能夠有效衰減基波紋波和諧波成分。LT3080的高PSRR在降噪方面發揮著關鍵作用，能夠濾除紋波及其諧波，從而產生更干凈的輸出電壓。這凸顯了使用LDO的關鍵優勢，即抑制開關噪聲，同時確保精準的電壓調節和良好的動態性能。

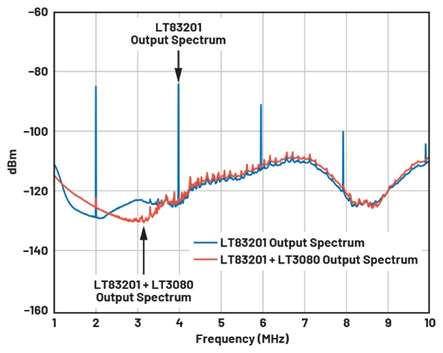

圖9.頻率輸出頻譜比較
設計考量因素
務必注意所用開關穩壓器的絕對最大額定值，尤其是SET和OUTS引腳。對于LT83201，這兩個引腳的最大額定電壓均為13V。這意味著，要使用這款器件，LDO輸出電壓與其所需裕量之和必須始終低于13V。遵守這些限制可確保設計的完整性，防止對器件造成潛在損壞。然而，在可變輸出電壓需要超出SET和OUTS引腳絕對最大額定值的系統中，可以實現一個分壓網絡來降低施加于SET和OUTS引腳的電壓，如圖10所示。這種方法允許主輸出電壓以較高電平工作，同時確保SET/OUTS引腳電壓處于安全工作限值內。

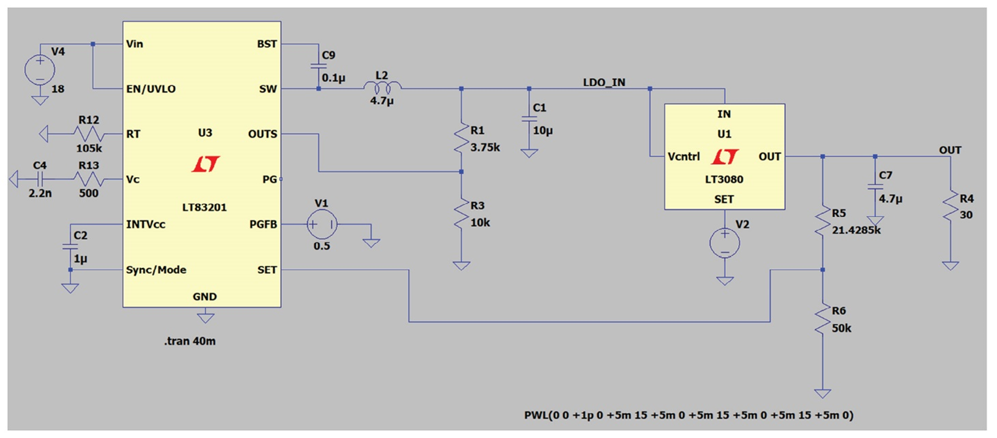

圖10.基于LT3080的LT83201設計方案，輸出電壓可調，最高可達15V
在圖10的示例設計中，系統需要最大15V輸出電壓，但受限于LT83201 SET引腳的絕對最大額定值，15V LDO輸出不能直接連接到該引腳。相反，LDO輸出信號首先通過電阻分壓器進行縮減，使得SET引腳電壓始終在絕對最大額定值范圍內。建議在最大輸出電壓時，將SET引腳電壓配置為12V。在這種情況下，電阻值（R5和R6）可根據公式5進行選擇。
但是，為了確保系統能夠從0V開始上電，R5和R6的并聯組合乘以ISET的結果必須等于或大于LDO所需的裕量電壓。為確保不超過任何額定值，它應小于SET引腳的絕對最大額定值，如公式6所示。
其中，Vheadroom是所需的最小LDO裕量電壓，SET (abs max rating)是SET引腳的最大額定電壓。
同時運用公式5和公式6可計算出R6，如公式7所示。
在圖10中，設計需要1.5V的裕量電壓，因此R6的計算結果為50kΩ。然后可通過公式5確定R5，計算結果為21.43kΩ。可將標準22kΩ電阻用于R5。
選擇SET引腳的分壓網絡后，必須計算OUTS引腳的分壓網絡。如LT83201數據手冊中所述，建議適當選擇R1和R3的電阻值，使其阻抗小于5kΩ，以確保其引入的噪聲低于器件本身引入的噪聲。因此，假設R3為固定值10kΩ，則R1的值可通過公式8確定。
仿真結果如圖11a所示。為確保實現適當?shù)碾妷赫{(diào)節，必須維持數據手冊所示的最小負載電流。對于LT3080而言，至少需要1mA的負載電流才能使輸出在各種工作條件下保持穩定。但請注意，當輸出電壓降低時，裕量電壓會略有增加，如圖11a所示。由于SET和OUTS引腳的分壓網絡比率不同，LDO的輸入輸出電壓差會呈現一個微小斜率，導致裕量電壓發生變化，而不是像圖11b中所示那樣在所有輸出電壓下保持恒定。然而，這種設計考量，即在最大輸出電壓下設置1.5V的裕量，可確保在所有輸出電壓下保持所需的LDO裕量。

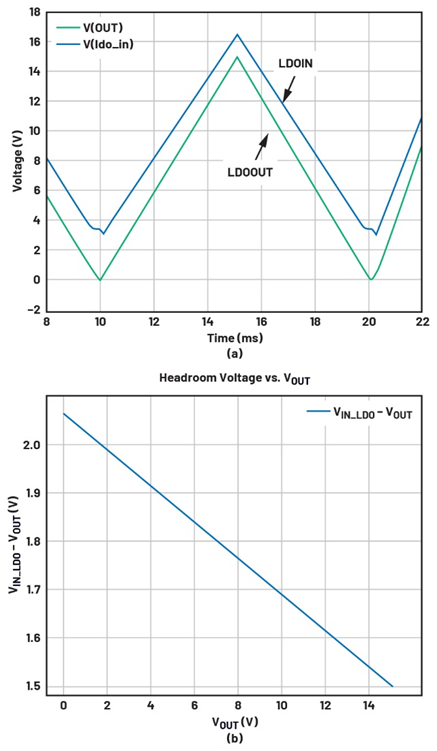

圖11.(a) LDO輸出電壓和輸入電壓；(b) 裕量電壓變化
結語
本文介紹了一種簡單而有效的方法，利用電流基準開關穩壓器來管理LDO電壓裕量。即使采用不支持電壓輸入輸出控制(VIOC)功能的LDO，也能實現動態裕量控制。通過應用電壓裕量控制技術，并借助仿真、實際電路實現方案和基準測試數據來驗證設計，這種解決方案的有效性得到了充分證實。結果表明，使用LDO后置濾波器可以顯著提高輸出頻譜的純凈度，降低基波輸出紋波和諧波，同時也為精準控制電壓裕量提供了一種有效的策略。實際測量結果顯示，開關穩壓器的輸出緊緊跟隨LDO的輸出，兩者之間保持一個固定的電壓偏移量，具體的偏移量可通過單個電阻精確配置。它在不同輸出電壓下實現了效率與低噪聲的平衡，讓系統工程師可獲得高效、低噪聲的供電系統。此外，對于某些應用場景，例如在低LDO輸出電壓條件下保持LDO的最小工作電壓，或在高LDO輸出電壓條件下確保電流基準開關穩壓器的引腳電壓低于絕對最大額定值，本文展示了一些電路設計變通方案的示例。
