無線電流檢測
圖 1 所示電流檢測電路利用 LTC2063 斬波器穩定型運算放大器，以放大檢測電阻器兩端的壓降。微功率 SAR ADC AD7988 使壓降值數字化，并通過 SPI 接口報告結果。 LTP5901-IPM 是無線模塊，可自動與附近的其他節點形成一個基于 IP 的網格網絡。該器件還有一個內置微處理器，以讀取 AD7988 ADC SPI 端口。LTC3335 是一款毫微功率降壓-升壓型穩壓器，將電池電壓轉換成恒定輸出電壓。LTC3335 還包括一個庫倫計數器，以報告累計從電池抽取的電量。

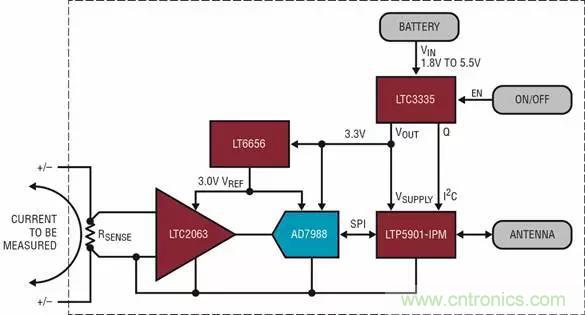

圖 1：一個低功率無線電流檢測電路，由一個放大檢測電壓的低功率斬波器型運算放大器構成，用一個低功率 ADC 和基準進行數字化，并連至一個 SmartMesh IP™ 無線模塊。一個低功率 DC/DC 轉換器調理電池，并跟蹤從電池吸取的電量。
微功率零漂移運算放大器
為了最大限度減少檢測電阻器中產生的熱量，壓降一般限制到 10mV 至 100mV。測量這個范圍的電壓需要輸入電路具很低的失調誤差，例如零漂移運算放大器。LTC2063 是一款超低功率、斬波器穩定型運算放大器，最大電源電流為 2µA。由于失調電壓低于 10µV，所以該器件可以測量非常小的壓降而不會損失準確度。圖 2 示出了把 LTC2063 配置為對一個 10mΩ 檢測電阻器兩端的電壓進行放大和電平移位的情形。選擇合適的增益以使檢測電阻器上的 ±10mV 全標度電壓 (對應于±1A 電流) 映射到輸出端上一個接近全標度范圍 (以中間電源為中心)。這個已放大信號饋送到 16 位 SAR ADC 中。之所以選擇 AD7988，是因?yàn)槠浞浅５偷膫溆秒娏骱土己玫?DC 準確度。在低采樣率時，ADC 在轉換之間自動停機，從而使 1ksps 時的平均電流消耗低至 10µA。LT6656 電壓基準消耗不到 1µA 電流，并偏置放大器、電平移位電阻器和 ADC 的基準輸入。

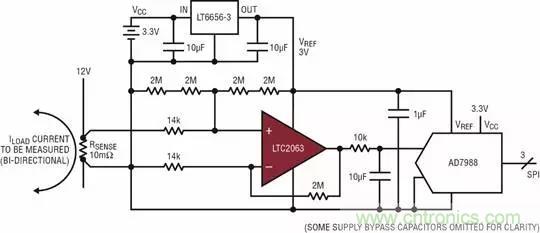

圖 2：電流檢測電路隨檢測電阻器電壓浮動。LTC2063 斬波運放放大檢測電壓并對其施加用于 AD7988 ADC 的中間電源軌偏置。LT6656-3 提供精準的 3V 基準。
工業強度的無線網格
LTP5901-IPM 等 SmartMesh 無線模塊包括無線電收發器、嵌入式微處理器和網絡軟件。當多個 SmartMesh 節點在某個網絡管理器的附近上電時，這些節點自動地相互識別確認并形成一個無線網格網絡。一個網絡中的所有節點自動地實現時間同步，這意味著每個無線電收發器僅在非常短暫的特定時間間隔期間上電。因此，每個節點能夠充當一個傳感器信息源，以及一個用于把數據從其他節點向管理器轉發的路由節點。這創建了一個高度可靠的低功率網格網絡，在該網絡中，從每個節點至管理器提供了多條通路，盡管所有的節點 (包括路由節點) 均依靠非常低的功率工作。
LTP5901-IPM 包括一個 ARM Cortex-M3 微處理器內核，該內核運行網絡軟件。此外，用戶可以編寫應用固件，以執行特定于用戶應用的任務。在本例中，LTP5901-IPM 中的微處理器讀取電流測量 ADC (AD7988) 的 SPI 端口，并讀取庫倫計數器 (LTC3335) 的 I2C 端口。該微處理器還可以將斬波器運算放大器 (LTC2063) 置于停機模式，從而進一步將其電流消耗從 2µA 降至 200nA。這在兩次測量之間時間間隔極長的使用模式下，進一步節省了功率。
毫微功率庫倫計數器
對測量電路而言，一個節點每秒報告一次的典型功耗低于 5µA，而無線電收發器的功耗可能達到 40µA。實際上，功耗取決于各種因素，例如信號鏈路多長時間獲取一次讀數，以及節點在網絡中是怎樣配置的。
本文舉例的電路是用兩節堿性主電池供電的。電池輸入電壓由集成了庫倫計數器的 LTC3335 毫微功率降壓-升壓型轉換器調節。該轉換器可從一個 1.8V 至 5.5V 輸入電源提供一個穩定的 3.3V 輸出。視無線電收發器是處于工作模式還是休眠模式而不同，占空比型無線應用的負載電流可能在 1µA 至 20mA 之間變化。LTC3335 在無負載時靜態電流僅為 680nA，當無線電收發器和信號鏈路處于休眠模式時，這使整個電路保持了非常低的功率。另外，LTC3335 還可輸出高達 50mA 電流，這在無線電發送 / 接受時以及為各種信號鏈路電路提供了足夠的功率。
在高可靠性無線傳感器應用中，用光電池電量是絕對不可接受的。同時，太頻繁地更換電池會導致不希望發生的費用和宕機。結果是，需要能夠準確測量電池電量消耗的電路。 LTC3335 有一個內置庫倫計數器。無論何時，該穩壓器只要接通，就會跟蹤從電池吸取的總電量。這個信息可以用 I2C 接口讀出，然后可以用來預測電池更換時間。
總結
凌力爾特和 ADI 的信號鏈路、電源管理以及無線網絡產品相結合，可實現真正的無線電流檢測電路設計。圖 3 顯示了一個實例。新的超低功率 LTC2063 斬波器型運算放大器可準確讀出檢測電阻器兩端很小的壓降。包括微功率 ADC 和電壓基準在內的整個電路隨檢測電阻器的共模電壓而浮置。毫微功率 LTC3335 轉換器可用一個小型電池連續多年給電路供電，同時利用其內置庫倫計數器報告累計的電池電量使用情況。LTP5901-IPM 無線模塊管理整個應用，并自動連接到一個高度可靠的 SmartMesh IP 網絡。

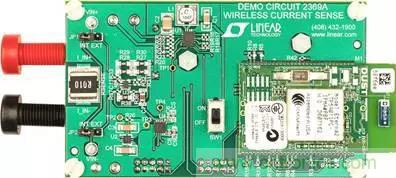

圖 3：在一塊小型電路板上實現的一個完整的無線電流檢測電路。惟一的物理連接是用于測量電流的香蕉插口。無線模塊顯示在右側。該電路用連接到電路板背面的兩節 AAA 電池供電。
