【導讀】作為一種基于逆壓電效應的電聲轉換器件，壓電蜂鳴器以其高可靠性、低功耗和小體積等優勢，已成為現代電子產品中不可或缺的發聲元件。壓電蜂鳴器是一種基于逆壓電效應將電能轉換為聲能的電聲器件，由壓電陶瓷片與金屬基板復合構成核心發聲組件。
作為一種基于逆壓電效應的電聲轉換器件，壓電蜂鳴器以其高可靠性、低功耗和小體積等優勢，已成為現代電子產品中不可或缺的發聲元件。壓電蜂鳴器是一種基于逆壓電效應將電能轉換為聲能的電聲器件，由壓電陶瓷片與金屬基板復合構成核心發聲組件。
當對壓電材料施加交變電壓時，材料會發生機械變形從而產生聲音。
憑借其體積小、重量輕、功耗低的技術特性，壓電蜂鳴器已廣泛應用于從消費電子到汽車電子、從安防報警到醫療設備的眾多領域。
一、工作原理與結構設計
壓電蜂鳴器的核心工作機制建立在壓電效應基礎之上。壓電材料（通常是高壓極化后的壓電陶瓷片）在施加交流電壓后會產生機械變形，引發連接的金屬片振動，從而發出聲響。
壓電蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱構成。從電學角度來看，壓電陶瓷可以簡化為一個電感和一個電容的串聯模型。
根據驅動方式的不同，壓電蜂鳴器可分為自激式（內置振蕩電路）和他激式（外接信號驅動） 兩大類。
自激式蜂鳴器依賴內置振蕩電路實現單音輸出，而他激式則需要外部信號源調節頻率，允許用戶自定義頻率、音調和音量。
二、性能優勢與技術特點
壓電蜂鳴器與其他類型的蜂鳴器相比具有多重優勢：
高可靠性與長壽命：由于無 movable 觸點部分，其連續使用可達10,000小時以上，堪稱半永久性器件。
低功耗特性：典型工作電流一般低于20mA，不會超過100mA，非常適合電池供電的便攜式設備。
無電磁干擾：不產生飛弧或者射頻噪聲，對其他線路無干擾。
寬工作溫度范圍：通常能在-20℃至+70℃的環境下穩定運行，部分型號甚至支持-30℃至+85℃的溫度范圍。
小型大音量：元件厚度僅為1mm以下，而音量可達到70分貝/20cm，更高聲壓級的型號可達85dB。
三、應用場景概覽
壓電蜂鳴器的應用范圍十分廣泛，主要涵蓋以下領域：
安防報警：用于火災、煙濃度、漏氣、防盜及汽車用的報警系統。
消費電子：在電子門鈴、電子手表、袖珍計算器、電子玩具等小型電子用品上作發聲器件。
工業控制與汽車電子：作為各種電器產品的報警、發聲用途。
醫療設備：在便攜式醫療設備中提供警示功能。
通信系統：在通信設備中提供狀態提示和告警功能。
四、元器件選型要則
選擇合適的壓電蜂鳴器需綜合考慮以下關鍵參數：
1. 驅動電壓
壓電蜂鳴器的工作電壓覆蓋1.5-15V直流范圍，部分型號支持更寬的電壓范圍，如3V直流至20V直流或3V至25V。選型時應確保其電壓范圍符合應用電路的供電能力。
2. 聲壓級（SPL）
根據應用環境的環境噪聲選擇合適的聲壓級。壓電蜂鳴器的聲壓級通常在70dB至85dB之間，測量距離一般為10cm。
3. 頻率特性
壓電蜂鳴器的典型頻率響應范圍在1.5-4kHz，不同型號有其特定的共振頻率，如2kHz或3.5kHz。選擇時應確保其頻率與應用需求匹配。
4. 驅動方式
根據系統資源情況選擇自激式或他激式蜂鳴器。自激式使用簡單，只需直流電壓即可工作；他激式需要外部提供頻率信號，但可以靈活控制音調和音色。
5. 尺寸與安裝方式
壓電蜂鳴器有多種尺寸和安裝方式，如面板安裝、PCB安裝或通孔安裝。選型時應根據產品結構空間選擇合適的外形尺寸。
6. 工作溫度
根據應用環境溫度選擇合適的產品，常規型號支持-20℃至+70℃，工業級產品可支持-30℃至+85℃。
五、成本分析與主要IC原廠
成本構成分析
壓電蜂鳴器的成本因規格、品牌和采購量而異。以具體型號為例：
Sonitron的SW535B型號（36.5mm直徑，85dB聲壓級）單價約為294.9985元（1個起批）。
RS PRO面板安裝蜂鳴器（73dB，23.8mm直徑）單價為38.25元（1-9個）。
PUI Audio的AT-1720-TT-R（3V，70dB）單價約為13.13元。
從市場整體來看，2024年全球外部驅動壓電蜂鳴器市場銷售額達到了7.84億美元，預計2031年將達到10.02億美元，年復合增長率為4.1%。無鉛壓電陶瓷蜂鳴片市場增長更為迅速，預計2031年全球銷售額將達到14億元，年復合增長率為8.1%（2025-2031）。
主要IC原廠品牌對比

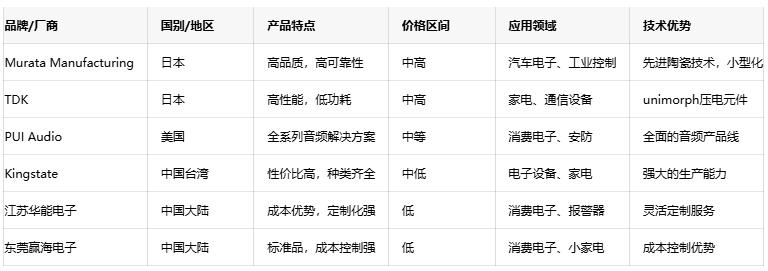

以下是壓電蜂鳴器領域主要廠商的綜合對比表：
從市場競爭格局來看，2024年前五大廠商占據國際市場大約40%的份額，市場集中度適中。國際大廠如Murata、TDK在技術和品質上領先，而國內廠商如江蘇華能電子、東莞贏海電子則在成本控制和定制化服務方面具有優勢。
六、選型要則與設計建議
在實際項目中選擇壓電蜂鳴器時，建議遵循以下要則：
明確應用需求優先級：便攜設備優先考慮功耗，工業環境優先考慮可靠性和溫度范圍，消費產品需平衡成本與性能。
驅動電路設計：他激式蜂鳴器需要外接驅動電路，可使用以電感器為基礎的升壓轉換器，相比電荷泵方案能在更寬的電池電壓范圍內提供更高的輸出電壓，從而產生更響亮的聲音。
空間與聲學設計：預留適當?shù)墓缠Q腔空間以優化聲壓輸出，避免聲音受到機械結構的阻擋或削弱。
無鉛環保要求：對于出口產品，特別是銷往歐盟市場的產品，應考慮選擇無鉛壓電陶瓷蜂鳴片以適應環保法規。
供應鏈穩定性：考慮廠商的供貨能力與交貨期，避免因單一供應商導致生產中斷。
壓電蜂鳴器作為一種成熟而基礎的電聲元件，其技術發展正朝著更高性能、更環保和更專業化的方向邁進。隨著物聯網設備、智能家居和汽車電子等領域的快速發展，對壓電蜂鳴器提出了更苛刻的要求——更低的功耗、更小的尺寸、更高的可靠性以及無鉛化的環保特性。
未來，技術創新與成本控制的平衡將成為企業市場競爭的關鍵。無論是選擇國際品牌的優質產品，還是國內廠商的高性價比解決方案，理解壓電蜂鳴器的核心技術原理與選型要則，都是設計成功產品的基礎。
