有些變壓器沒有標出同名端（phasing dot），需要我們自己找出來。這里有很多種測量同名端的方法，可以使用萬用表、LCR表測量、電池加LED測量等。而本文介紹的是，一種使用示波器找同名端的方法。
測量原理：
用一臺信號發生器給變壓器的一個繞組輸入信號，然后用示波器兩個通道分別測量變壓器兩個繞組之間的信號。
如果是同相的，說明示波器兩個探頭正極所接繞組引腳是同名端；如果是反相的，說明兩個探頭正極是異名端。

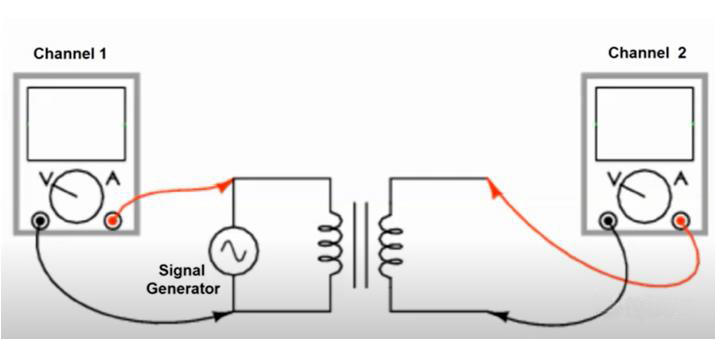

測量電路如下圖所示：
測量技巧：如果是高頻變壓器，建議用高頻信號。比如10kHz，如果是普通變壓器，建議用50Hz頻率信號，幅度調到信號源的最大值。
測量過程：

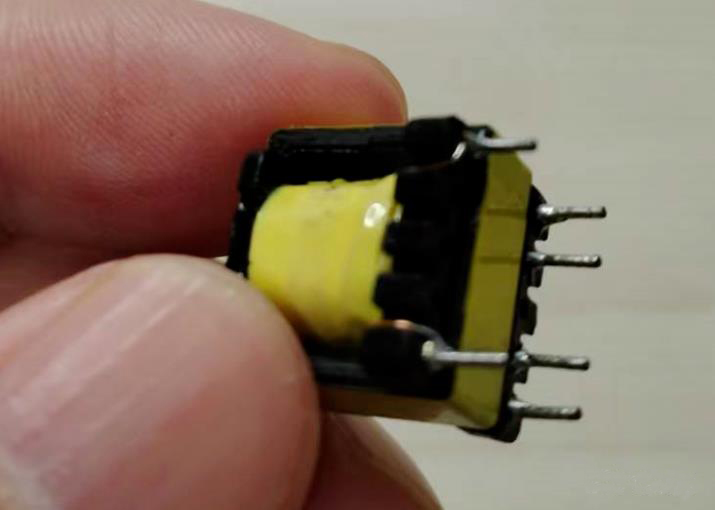

本文所要測量變壓器，是一個5V手機充電器的變壓器，是一個高頻變壓器，如下圖所示：

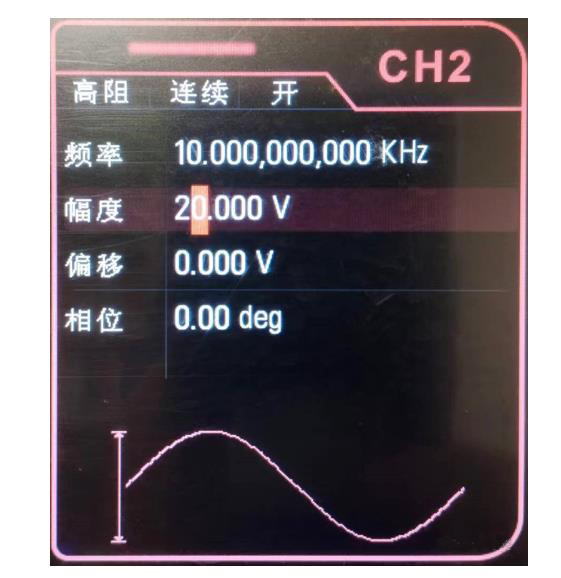

所用的信號頻率為10kHz，幅度20V的正弦波，如下圖所示：

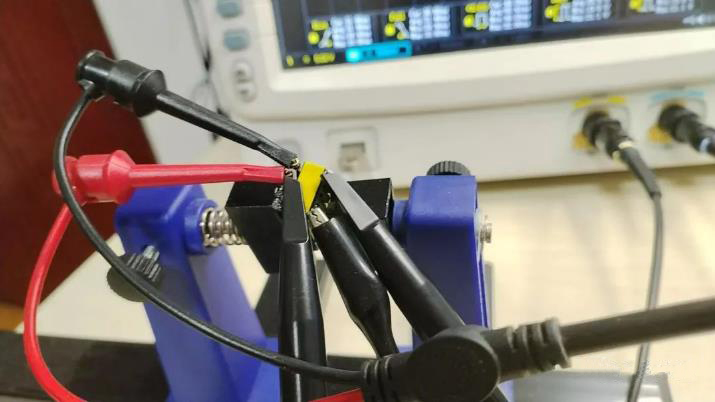

把信號按照前文的測量原理圖接到一側繞組上，然后用示波器的兩個探頭分別測量兩個繞組上的信號如下圖所示：
上圖中左側是輸入信號，右側是繞組感應出的信號。

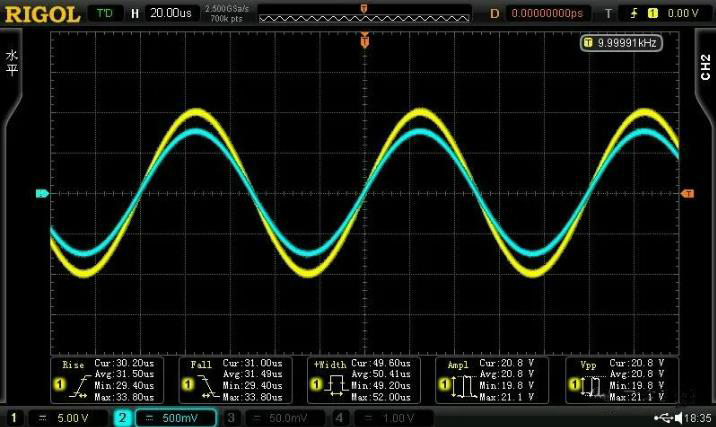

示波器的波形如下圖所示：
上圖中黃色CH1是輸入信號，CH2是輸出信號，說明示波器兩個探頭正極是同名端，同時由波形幅度可以看到，兩個繞組匝數之比大概為10:1，因為波形幅度衰減了大概10/1。

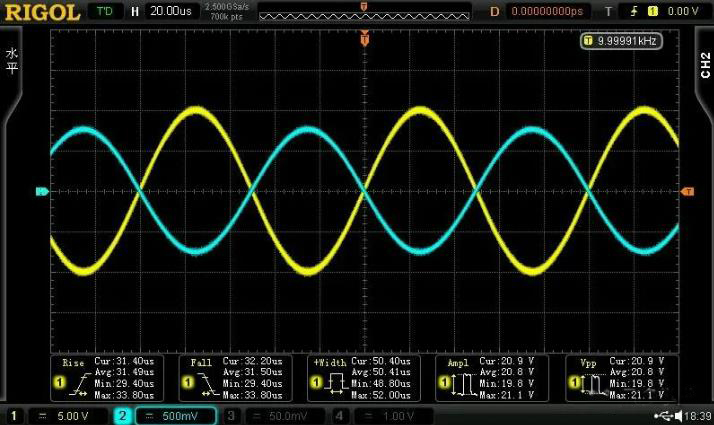

如果將CH2探頭正極和接地夾子交換一下，波形圖下圖所示：
可以看到，波形是反相的，因為示波器的兩個探頭正極接到了異名端上。
