為了在無線通信系統中實現更高的數據速率以及在雷達中使用更窄的脈沖來解析近距離目標，對測試和測量儀器的性能和帶寬提出了更高的要求。高帶寬示波器和射頻數字轉換器等射頻 (RF) 測試和測量儀器可使用射頻采樣模數轉換器 (ADC)，對從直流到數千兆赫的信號同時進行數字化。
射頻采樣 ADC 取代混頻器與窄帶 ADC 的配置，降低了系統復雜性并提高了寬帶測試和測量儀器、雷達和無線收發器的性能。
設計人員通常使用與無源平衡-非平衡變壓器級聯的單端增益塊來驅動射頻采樣 ADC。不過，這種方法也有缺點，即限制了可實現的性能。在本文中，我們將討論這些缺點，并說明射頻全差分放大器 (FDA) 如何幫助您更大限度提高射頻采樣 ADC 的性能。
直流耦合射頻采樣 ADC
射頻采樣 ADC 接受差分輸入，可抑制共模噪聲和干擾并改善二階失真。由于帶寬較寬，系統設計人員使用基于變壓器的無源平衡-非平衡變壓器，將單端射頻信號轉換為差分信號，以此驅動射頻采樣 ADC。然而，無源平衡-非平衡變壓器在低頻側的工作頻率為幾百千赫或幾十兆赫，視其支持的帶寬而定。因此，在測試和測量儀器中使用無源平衡-非平衡變壓器驅動射頻采樣 ADC 會限制可數字化的最低頻率。

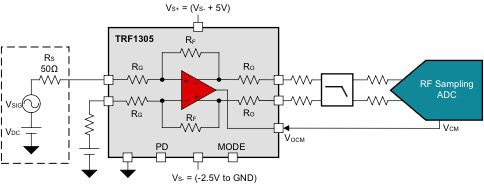

直流耦合TRF1305 射頻 FDA 可利用直流到 6.5GHz 范圍的可用大信號帶寬來執行單端至差分轉換，同時提供增益。圖 1 展示了 TRF1305 射頻 FDA 在直流耦合應用中驅動射頻采樣 ADC 的情況。射頻采樣 ADC 具有較窄的輸入共模范圍，超出此共模范圍運行會降低 ADC 性能。得益于可采用單電源或靈活雙電源并支持輸出共模控制，TRF1305 的輸出共模更容易與 ADC 的輸入共模相匹配。這些功能使該放大器廣泛用于直流耦合射頻測試和測量儀器，例如高帶寬示波器、任意波形發生器和射頻數字轉換器。
圖 1：TRF1305 射頻 FDA 直流耦合到射頻采樣 ADC
線性度更高
信號鏈中各元件的非線性會影響存在大干擾信號的情況下對小信號的檢測。二階非線性在窄帶系統中無關緊要，因為產生的非線性在目標頻帶之外，并且通常會被濾除。不過，寬帶系統并非如此。當輸入信號帶寬涵蓋多個倍頻程時，信號的二階非線性會出現在頻帶內。例如，假設有一個射頻采樣 ADC 用于 0.5GHz 至 2GHz 的射頻帶寬。0.5GHz 信號的二階非線性發生在該頻率的兩倍處，即 1GHz 位置。不過，這個二階非線性小于 2GHz 的最大目標頻率，由于無法將其濾除，因此必須將其盡可能降低。
射頻采樣 ADC 可以在其輸入由平衡差分信號驅動時更大限度降低二階非線性。寬帶無源平衡-非平衡變壓器的差分輸出可能具有較差的增益和相位不平衡，會導致信號不平衡和 ADC 線性性能下降 [1]。用于在無源平衡-非平衡變壓器之前放大信號的射頻增益塊采用單端運行方式，因此具有較差的二階非線性。TRF1305 和 TRF1208 等射頻 FDA 采用了反饋技術，有助于改善差分輸出的增益和相位不平衡。這些放大器的差分特性確保了在提供信號放大功能的同時更大限度減少二階失真，并增強整個系統的線性度。
保護 ADC 不受損壞
在許多測試和測量以及航空航天和國防系統中，用戶輸入是未知的。這些系統的核心射頻 ADC 對高功率級別和過驅很敏感。這些 ADC 也往往具有高性能，通常是信號鏈中較為昂貴的元件之一。因此，務必謹慎設計信號鏈，確保上述元件不會損壞 ADC。按照設計，射頻 FDA 在將射頻采樣 ADC 驅動到滿量程時呈線性。

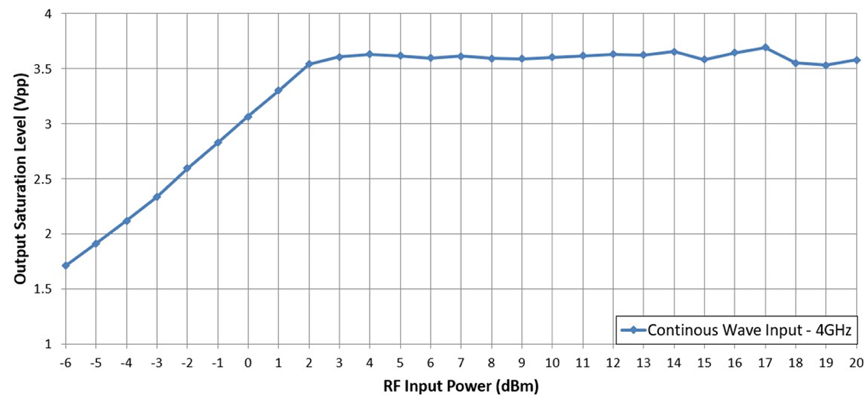

圖 2 展示了 TRF1208 FDA 在發生 4GHz 連續波輸入過載時對應的輸出飽和電平。TRF1208 具有 16dB 的增益，其輸出在 FDA 的輸入功率約為 2dBm 時飽和至 3.6Vpp。因此，通過使用射頻 FDA 來驅動 ADC，本身就會在輸出削波導致過載期間限制功率。
圖 2：發生 4GHz 連續波輸入過載時，TRF1208 FDA 的差分輸出鉗位在 3.6Vpp

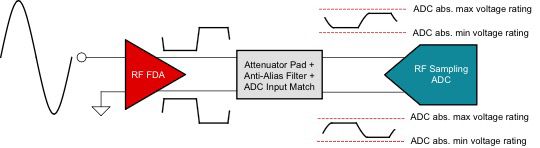

如圖 3 所示，在 FDA 和 ADC 之間設計一個衰減器墊可以限制 ADC 引腳上的電壓擺幅，保護 ADC 不受損壞，簡化系統設計注意事項，同時提供更多設計靈活性。
圖 3：射頻 FDA 的輸出在過載時削波，從而限制進入 ADC 的信號功率
結語
射頻采樣 ADC 的技術進步和實際運用可減少元件數量并減小電路板尺寸，從而簡化射頻測試和測量儀器的系統架構。專為 ADC 驅動應用定制的射頻 FDA（例如 TRF1305）可以對直流到 6.5GHz 以上的信號進行單端至差分轉換，進一步簡化了系統架構。在接收信號鏈中配合使用寬帶射頻 FDA 和射頻采樣 ADC，可增強系統性能，同時減少元件數量，減小電路板尺寸，并降低系統成本。
其他資源
在 TI.com 上訂購 TRF1305EVM 并立即開始使用。
閱讀文章“在發送信號鏈設計中使用差分轉單端射頻放大器的優勢”。
閱讀《TRF1208/TRF1108 具有 Xilinx RFSoC 數據轉換器的有源平衡-非平衡變壓器接口》應用手冊，了解更多信息。
查看德州儀器的射頻和微波產品。
參考資料
1. Reeder, Rob. “A close look at active vs. passive RF converter front ends”. Planet Analog, Jan. 26, 2022.發表于《電子設計》雜志。
