【導讀】基本放大電路是電路的一種，可以應用在電路施工中。基本放大電路輸入電阻很低，一般只有幾歐到幾十歐，但其輸出電阻卻很高。
基本直放大電路既可以放大交流信號，也可放大直流信號和變化非常緩慢的信號，且信號傳輸效率高，具有結構簡單、便于集成化等優點，集成電路中多采用這種耦合方式。
放大的概念
放大的前提是不失真，即只有在不失真的情況下放大才有意義。晶體管和場效應管是放大電路的核心元件。
任何穩態信號都可以分解為若干頻率正弦信號的疊加，所以放大電路以正弦波為測試信號。
基本共射放大電路的工作原理
（1）設置靜態工作點的必要性
● 靜態工作點——I 、I 、U
● 原因
不設置靜態工作點會使輸出電壓嚴重失真，輸出電壓也毫無變化。
Q點不僅會影響電路是否會產生是真，還會影響著放大電路幾乎所有的動態系數。

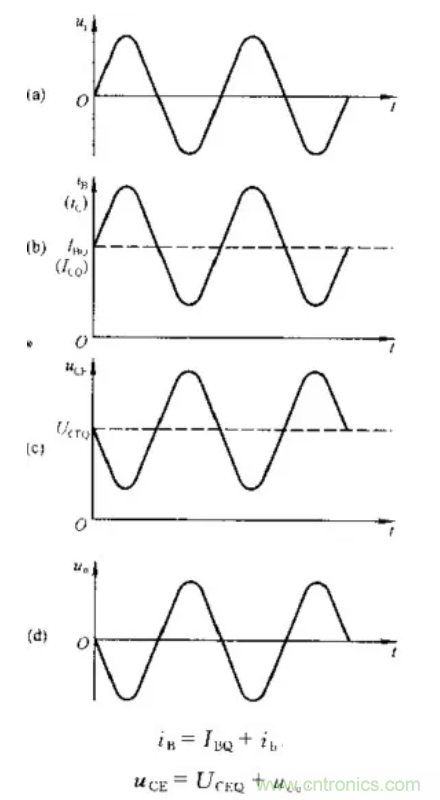

（2）工作原理及波形分析
所以選擇合適的靜態工作點才不會使輸出波形產生非線性失真。基本共射放大電路的電壓放大作用是利用晶體管的電流放大作用，并依靠Rc將電流的變化轉化成電壓的變化來實現。
放大電路的組成原則
（1）組成原則
● 必須根據所用放大管的類型提供直流電源，以便設置合適的靜態工作點并做為輸出的能源。
● 電阻取值適當，與電源配合，使放大管有合適的靜態工作電流。
● 輸入信號必須能夠作用于放大管的輸入回路。
● 當負載接入時，必須保證放大管輸出回路的動態電流能夠作用于負載，從而使負載獲得比輸入信號大得多的信號電流或信號電壓。
（2）常見的兩種共射放大電路
● 直接耦合共射放大電路
電路中信號源與放大電路，放大電路與負載電阻均直接相連，故稱其為“直接耦合”。
● 阻容耦合共射放大電路
由于C1用于連接信號源與放大電路，電容C2用于連接放大電路與負載，在電子電路中起連接作用的電容就稱為耦合阻容。
放大電路的分析方法——求靜態工作點和各項動態參數
（1）直流通路與交流通路
直流通路——研究靜態工作點：電容視為開路；電感線圈視為短路；信號源視為短路，但要保留其內阻。
交流通路——研究動態參數：容量大的電容（如耦合電容）視為短路；無內阻的直流電源（如+Vcc）視為短路。

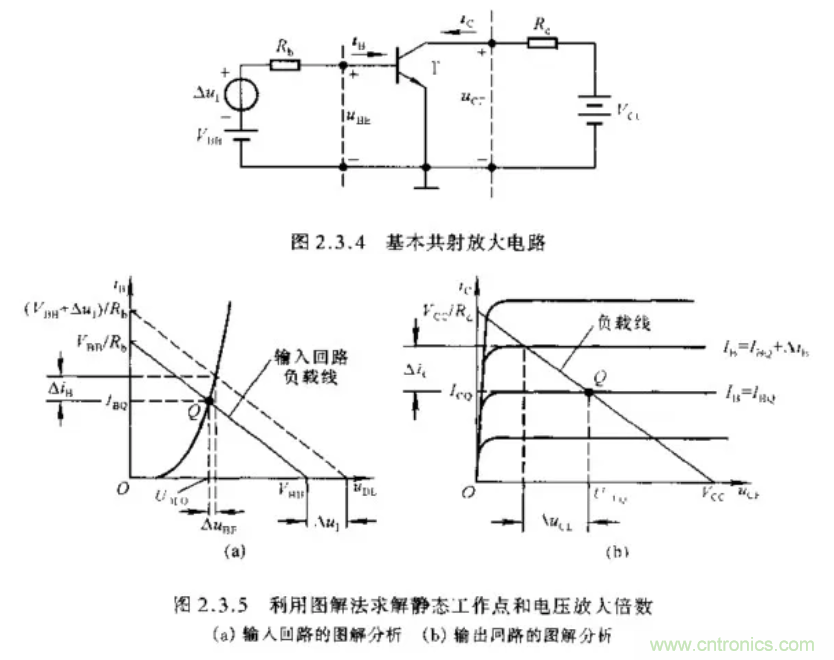

（2）圖解法——多分析Q點位置、最大不失真電壓和失真情況
（3）等效電路法

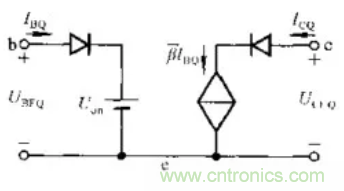

● 晶體管的直流模型及靜態工作點的估算法
● 晶體管共射h參數等效模型——只能用于放大電路動態小信號參數的分析

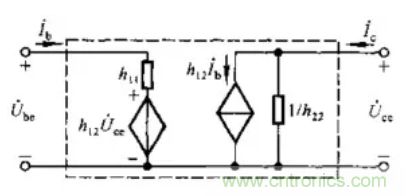

共射h參數等效模型
（4）靜態工作點穩定的必要性
● 影響Q點不穩定的因素中溫度對晶體管參數的影響最大
● 穩定靜態工作點的措施——利用負反饋或溫度補償
晶體管單管放大電路的接法特點
接法的判斷：輸入電壓和輸出電壓的公共端
多級放大電路的分析方法
（1）三種：直接耦合、阻容耦合、變壓耦合
● 直接耦合
前一級的輸出端直接連接到后一級的輸入端
直接耦合多級放大電路常采用的是NPN和PNP型管混合使用的方法，在圖（d）中，為使T2工作在放大區，T2管的集電極電位應該低于T1管的集電極電位。
優點：具有良好的低頻特性，可以放大變化緩慢的信號；沒有大容量的電容，便于集成。
缺點：靜態工作點相互影響，帶來一定困難；有零點漂移現象。
【附加】零點漂移：輸入電壓為零時而輸出電壓不為零且有緩慢變化。溫度是主要原因，故又稱其為溫度漂移。

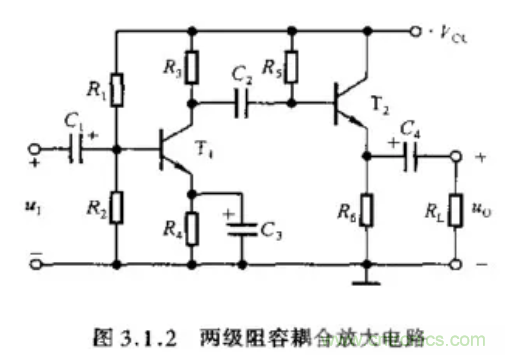

● 阻容耦合
前一級的輸出端通過電容連接到后一級的輸入端
T1：共射T2：共集
優點：各級靜態工作點相互獨立；適合于信號頻率較高的電路。
缺點：低頻性能差，不能放大變化緩慢的信號，不易于集成。
● 變壓器耦合
將前一級的輸出端通過變壓器接入到后一級的輸入端或負載電阻上。
優點：各級靜態工作點相互獨立，可實現阻抗變換。
缺點：低頻性能差，不能放大變化緩慢的信號，不易于集成。
（2）多級放大電路的動態分析
上式即為多級放大電路的電壓放大倍數
輸入電阻為第一級的輸入電阻：Ri=Ri1
輸出電阻為最后一級的輸出電阻：Ro=Ron
【注意】
當共集放大電路做為第一級時，它的輸入電阻與其負載，即第二級的輸入電阻有關；當共集放大電路作為最后一級時，它的輸出電阻與其信號源內阻，即倒數第二級的輸出電阻有關。
當多級放大電路的輸出波形產生失真時，首先確定是哪一級失真，再判斷是飽和失真還是截止失真。
