【導讀】在高頻電路設計中，可以采用多種不同的傳輸線技術來進行信號的傳輸，如常見的同軸線、微帶線、帶狀線和波導等。而對于PCB平面電路，微帶線、帶狀線、共面波導（CPW），及介質集成波導（SIW）等是常用的傳輸線技術。但由于這幾種PCB平面?zhèn)鬏斁€的結構不同，導致其在信號傳輸時的場分布也各不相同，從而在PCB材料選擇、設計和應用，特別是毫米波電路時表現出不同的電路性能。本文將以毫米波下通用的PCB平面?zhèn)鬏斁€技術展開，討論電路材料、設計等對毫米波電路性能的影響，以及如何優化。
摘要
在高頻電路設計中，可以采用多種不同的傳輸線技術來進行信號的傳輸，如常見的同軸線、微帶線、帶狀線和波導等。而對于PCB平面電路，微帶線、帶狀線、共面波導（CPW），及介質集成波導（SIW）等是常用的傳輸線技術。但由于這幾種PCB平面?zhèn)鬏斁€的結構不同，導致其在信號傳輸時的場分布也各不相同，從而在PCB材料選擇、設計和應用，特別是毫米波電路時表現出不同的電路性能。本文將以毫米波下通用的PCB平面?zhèn)鬏斁€技術展開，討論電路材料、設計等對毫米波電路性能的影響，以及如何優化。
一、設計傳輸線在毫米波電路中的影響
1. 引言
幾年前，毫米波電路還僅僅用于航天、衛星通信、通信回傳等特殊專有的領域。然而，隨著無線通信技術的飛速發展，對更高的數據傳輸速率、更小的傳輸延遲、更寬的帶寬等需求促使毫米波頻段逐漸被用在移動通信覆蓋例如，802.11ad WiGig，5G等領域；隨著主動安全駕駛和未來無人駕駛技術的發展，汽車對測距測速的要求越來越高，毫米波也被使用在如77GHz的汽車?yán)走_(dá)領域。但是，對于設計工程師來說，毫米波電路的設計與低頻段射頻電路設計存在著顯著的不同。毫米波頻段下不同傳輸線技術的色散輻射或高次模、阻抗匹配、信號的饋入技術等都將直接影響電路最終的性能。
2. 常用傳輸線技術
如圖1中場力線分布，微帶線與GCPW的信號傳播方向上并不存在場分量。但由于這兩種傳輸線的電、磁場并不完全分分布于電介質中，有少部分場力線位于空氣中；導致信號在電介質中與空氣中傳輸?shù)腡EM波的相速不同，其分界面并不能完全實現相位匹配。因此這兩種傳輸線模式是準TEM波模式。而帶狀線的場力線上下對稱分布于中間層介質中，因此帶狀線的傳輸模式是TEM波模式。

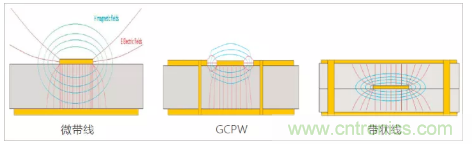

圖1 微帶線，接地共面波導及帶狀線結構與場分布
SIW (Substrate integrated waveguide) 是近年來討論較多，介于微帶與介質填充波導之間的一種新型傳輸線。SIW兼顧傳統波導和微帶傳輸線的優點，可實現高性能微波/毫米波的平面電路。其結構如圖2所示，SIW由上下兩層金屬、左右兩排金屬通孔、以及中間填充的介質構成。其將傳統波導結構集成在介質基片中，實際上是一種介質填充的波導結構。SIW 中的電磁波被限制在上下金屬層和兩排金屬孔之間的區域傳播。由于電流的分布情況，在SIW中只能傳播TEn0波而不能傳播TM 或TEmn(n≠0)波，與矩形波導相似，SIW 傳輸?shù)闹髂Ｊ荰E10模。

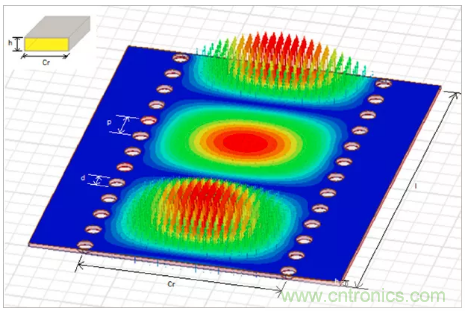

圖2 SIW的結構與場分布
幾種PCB平面?zhèn)鬏斁€技術有各自的優點和缺點。例如SIW傳輸線，它具有如可應用于超高頻段、輻射低、損耗低等優點，但由于其設計難度大、加工困難、不易與其他元件集成等缺點，使其相對于其他幾種傳輸線來說并不被廣泛應用。
3. 輻射損耗
對于PCB傳輸線電路，插入損耗主要包括介質損耗、導體損耗、輻射損耗和泄露損耗幾個部分，是各種損耗成分的總和。泄漏損耗通常是由于信號與地之間形成了泄漏電流而導致的能量的損失。由于高頻PCB材料具有較大的體電阻，泄露損耗很小，一般可以忽略。電路的導體損耗是傳輸線上信號路徑的能量損失，是由導體自身的阻抗引起。介質損耗則是由構成電路的電路材料的耗散因子所決定，選擇相對較小的損耗因子材料有利于電路總的插入損耗的減小。
對于中低頻段電路，電路的插入損耗主要由導體損耗和介質損耗有決定。而隨著電路所應用的頻率的不斷升高，信號波長變短，特別是在毫米波頻段，傳輸線的非閉合結構，以及傳輸線的橫截面積與線寬等保持不變而使電路的輻射損耗就變得不可忽略。微帶傳輸線盡管相對于上述其他三種在毫米波頻段更容易產生輻射損耗和雜散模，但由于微帶線具有的加工容易、設計簡單、物理尺寸小、易于集成等諸多優點使得其仍然用于毫米波電路。那么在毫米波頻段使用微帶線時需要如何進行優化設計呢？

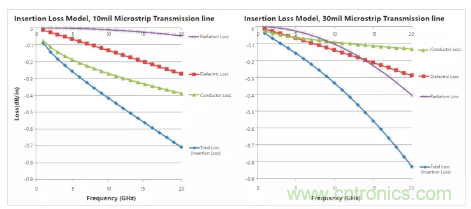

圖3 同種材料不同厚度下微帶線的損耗
電路材料厚度的降低對輻射損耗的減小，也可以看作是減小了電路中寄生雜散模式的產生。電路中所傳輸?shù)男盘?hào)往往包含多個頻率分量。由微波電路理論知道，當電路的厚度或?qū)挾却笥趥鬏斝盘?hào)的1/8波長時，電路將產生雜散模。如圖4所示，當使用的電路材料較厚，設計同一阻抗如50Ω線路也會較寬，如果這一厚度或?qū)挾扰c所傳輸信號中的波長相比擬時，電路的性能就將被惡化。以16.6mil RO4350BTM材料設計的50Ω微帶線為例，此時微帶線的寬度是36mil。這一寬度對應的1/4波長的頻率是46.5GHz，而對應的1/8波長的頻率是23.8GHz。因此這一電路在高頻段如46.5GHz時性能較差，而在小于23.8GHz時的波動較小、性能較好。

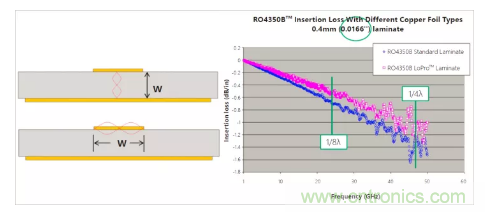

圖4 電路的波長與雜散模
4. 信號饋入的優化
毫米波頻段傳輸線的良好線路設計和選材可使電路的性能得到優化，但要實現更好的性能，傳輸線的信號饋入設計也是非常重要的一個方面。信號饋入設計屬于電路匹配設計的范疇，良好的饋入設計可使信號能量無損耗和無反射的流入電路中，進一步提升的電路性能。
4.1 微帶線的信號饋入
微帶線和GCPW的信號導體均在電路表層，它們的信號饋入示意圖如圖5所示。當連接器的中心導體PIN與信號導體完全連接時，增加了信號饋入點出的電容性。由傳輸線理論可以知道，微帶線的特性阻抗與電路的感抗成正相關，與容抗呈反相關。電路中電容性的增加會使線路的阻抗降低，而電容性的減小（電感性增加）會使線路的阻抗增加。當饋入點處呈現較大的電容性時，可以通過減小饋入點處線路面積來減小電容，使其滿足50Ω的完全匹配；同樣，當饋入點處呈現電感時，通過增大饋入點處的面積來增大電容。梯形線或漸變線是常用的增大或減小電容的方式，GCPW的信號饋入也可以相同方式優化。

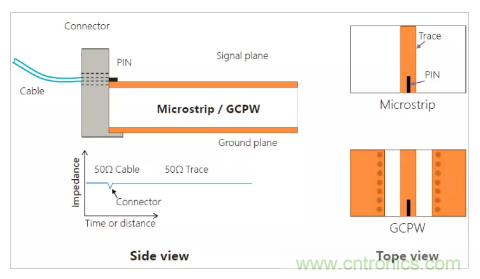

圖5 微帶線/GCPW信號饋入示意圖
選取了Rogers的熱固性材料為例，制作電路進行性能對比的實驗，如圖6所示。左圖是沒有進行優化之前的電路，其饋入點處阻抗遠大于50Ω，呈現較大的電感性而處于失配狀態；此時電路的帶寬窄，回波損耗在6.8GHz處已達到-15dB；電路的插入損耗值也從6.8GHz開始出現較大的波動。而右圖是采用漸變線進行優化后的電路，其饋入點處的阻抗基本與50Ω相接近。此時電路的帶寬拓展至30GHz附近，而且其插入損耗也基本保持穩定。因此正確處理電路饋入點電感性或電容性的設計，可以使微帶電路的性能得到了優化。

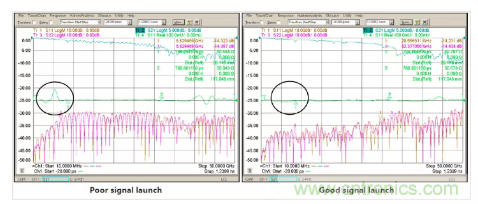

圖6 微帶線信號饋入優化對比
4.2 GCPW的優化設計
GCPW的信號饋入的優化設計與微帶線基本相同。但由于GCPW的結構與微帶線結構不同，GCPW兩側地平面過孔位置對其性能也存在顯著影響。選取Rogers的RO4350BTM材料設計不同GCPW傳輸線，如圖7所示。電路均采用相同的信號饋入設計，不同之處在于接地過孔的位置與間隔。從實際電路的測試看到，三個不同電路饋入點阻抗測試基本一致，具有較好的饋入點設計。

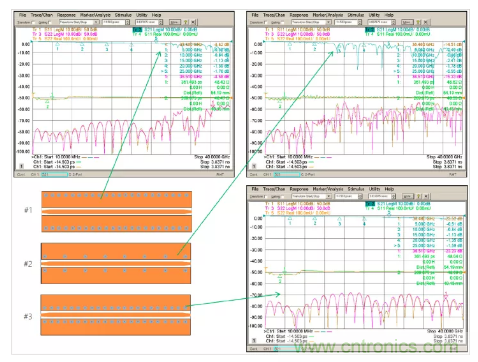

圖7不同接地過孔位置的GCPW性能比較
4.3 帶狀線的信號饋入和優化
帶狀線的信號饋入設計與微帶線和GCPW有所不同。因線路不在電路的表層，所以并不能使用表貼式而需要使用PIN針式連接器進行連接。如圖8所示，信號的饋入需要通過PTH過孔來完成。其過孔的設計需要考慮過孔大小、孔內銅厚、焊盤大小，孔與接地面之間的間距、以及過孔長度等參數的帶來的影響。實驗證明，增加過孔的大小、銅厚、焊盤大小以及過孔長度均使過孔的電容性增加；而過孔與接地面之間間距增加將會減小過孔的電容性，增加電感性。帶狀線的信號饋入連接器通過PIN針連接過孔的內壁，可以看著是過孔導體厚度增加，導致了過孔的電容性變大。在設計和加工中，可以通過背鉆來移除部分過孔內部導體孔壁或增加接地間距的方式，達到減小電容性的目的。
圖8 帶狀線信號饋入示意圖
選取7.3mil RO4350B LoproTM材料與8mil RO4450FTM半固化片制作了50Ω帶狀線電路，并設計不同的信號饋入過孔來評估不同設計對電路性能的影響。比較兩個測試電路，它們具有相同的孔壁銅厚和孔與地接地間隔，而電路2比電路1有更大的過孔直徑和焊盤。為減小過孔的電容性，通過背鉆，移除了電路2中多余過孔長度，使電路2比電路1能更好的與50Ω形成良好匹配，如圖9所示。對兩個電路進行回波和插入損耗的測試得到，電路2就具有更寬帶的回波損耗和穩定的插入損耗值。其中，電路1的帶寬僅有約12GHz，而電路2的帶寬能達到22GHz。按此思路，進一步對信號饋入過孔完善，可提高電路的工作帶寬而應用于更高頻率的毫米波電路中。

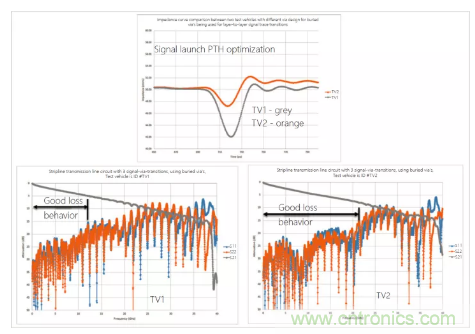

圖9 不同饋入信號過孔設計的帶狀線性能比較
5. 總結
綜上所述，為使應用于高頻毫米波頻段的PCB平面?zhèn)鬏斁€技術達到最優的電路性能，需要考慮PCB選材和設計等多個影響因素。在電路設計前的選材時，為控制電路色散或高次模的產生需要考慮較薄的PCB材料；為降低介質損耗，應選取較低的材料介質損耗；為降低導體損耗，應使用較光滑的銅箔等材料從而得到較好的電路傳輸性能。較窄的導體線寬容易增大加工難度、降低一致性，而不應選用高介電常數材料。在電路設計過程中，合理選擇不同的傳輸線技術，以及良好的信號饋入設計可降低信號能量損失，減小信號反射，達到良好的饋入點匹配，從而進一步提升傳輸線電路在毫米波頻段下的性能。
二、選擇PCB板在毫米波電路中的影響
毫米波雷達傳感器在眾多傳感器中具有全天候工作的獨特特點，使其在成為汽車主動安全系統（ADAS）中的關鍵核心部件。毫米波雷達傳感器的性能受多個因素的影響，而PCB電路材料就是影響傳感器電路性能的關鍵因素之一。為確保毫米波傳感器具有較高的穩定性和性能一致性，就需要考慮PCB電路材料中的諸多關鍵參數。本文就PCB電路材料中影響汽車毫米波雷達傳感器穩定性和一致性的多個關鍵參數進行了討論，分析了這些參數如何影響傳感器的性能，從而更好的選擇適合于汽車毫米波雷達的電路材料。
1. ADAS系統中的毫米波雷達
當前，汽車自動駕駛已成為全球業界的一個熱門話題。各大汽車制造商及其供應商、科技巨頭公司等紛紛注目并摩拳擦掌進入輔助及自動駕駛汽車市場。各國政府也對自動駕駛汽車陸續出臺了相應的法規和標準，以促進其快速健康發展。2017年7月，全新奧迪A8在巴塞羅那的首發，是全球首款具備了L3級自動駕駛功能的量產車型。
圖1、全球汽車出貨量的自動化程度趨勢
在自動駕駛汽車的不斷發展過程中，汽車的安全性是一切發展的前提，是真正實現汽車自動駕駛的關鍵。各種傳感器需要協同工作來實現車輛對周圍環境高精度低延時的監控，而毫米波雷達憑借其可靠的表現(如應對惡劣天氣條件)使能汽車先進駕駛輔助系統(ADAS)的各種功能。這些雷達傳感器幾乎是所有現在正在使用的汽車先進駕駛輔助系統技術的基礎。
汽車?yán)走_(dá)傳感器主要有短距離和中遠距離雷達傳感器，它們的工作頻率分別是24GHz和77GHz/79GHz。24GHz雷達傳感器的探測距離約50m左右，距離相對較短，主要用于盲點監測（BSD），變道輔助（LCA）等。77GHz雷達傳感器的的探測距離更長，可達到160m到230m。相比于24GHz，77GHz雷達傳感器的頻率更高、波長變短、系統帶寬更寬，從而提高了距離和速度測量的精度和準確度，主要用于自動緊急制動（AEB）、汽車自適應巡航控制（ACC）和前向防撞預警（FCW）等。77GHz汽車?yán)走_(dá)的應用對應于汽車自動化程度的高級階段，隨著自動駕駛汽車的發展，77GHz汽車?yán)走_(dá)傳感器的需求和應用逐漸呈上升趨勢。

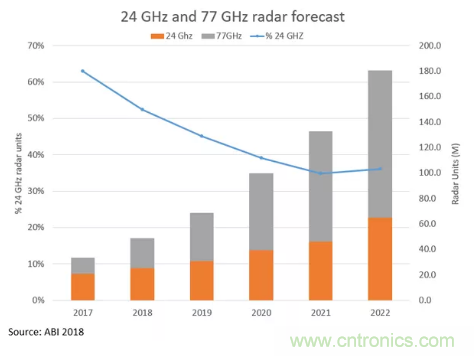

圖2、24GHz頻段與77GHz頻段汽車?yán)走_(dá)傳感器的趨勢
對于諸如工作在77GHz/79GHz頻段的毫米波汽車?yán)走_(dá)傳感器，由于其信號的波長很短，其電路性能和一致性非常容易受到多方面因素的影響。如何考慮和減小這些因素帶來的影響，確保雷達傳感器的性能具有較好的一致性就變得非常重要。對雷達傳感器的PCB電路來講，就需要理解并考慮PCB電路材料的諸多參數以及PCB加工等帶來的對一致性的影響，從而更好的進行電路材料的選擇和電路設計。
2. 電路材料的考慮
汽車?yán)走_(dá)傳感器在毫米波頻段的應用，對于電路設計工程師來說，如何選擇正確的PCB材料是設計電路一開始就要面臨的挑戰。毫米波頻段下由于其波長較小，電路極易容易發生色散和產生高次模，因此通常考慮選擇較薄的PCB電路材料；而電路材料的介電常數和損耗隨頻率的增加也變化非常明顯，因此需要選擇在高頻時具有穩定介電常數和具有極低損耗的電路材料。而介電常數值的值的選擇不宜較大，較大的介電常數會使設計的導體線寬較窄，不但增加了電路的導體損耗，而且增加了加工難度。

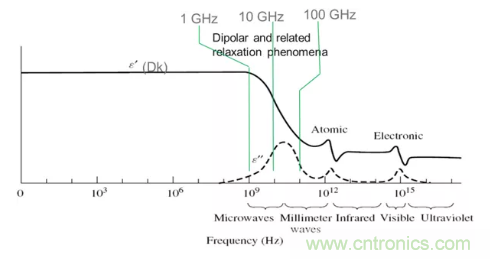

圖3、普通介質材料的Dk/Df隨頻率的變化特性
以上的幾個考慮因素僅僅是毫米波電路設計的開始，這些因素的考慮可以使電路能夠具有較好的性能特性。然而要使成多個相同的電路都具有一致的和穩定的電路性能，還需要考慮材料的其他多個因素。
2.1 介電常數一致性
介電常數（Dk）是電路材料最重要的參數之一，也是電路設計者的一個設計出發點。在汽車?yán)走_(dá)的陣列天線設計中，包括不同類型傳輸線的電路結構尺寸、不同傳輸線的相位差或時延，以及實現各單元天線間距控制等都是由材料的介電常數確定的。同一板內的介電常數的變化會導致汽車?yán)走_(dá)特別是毫米波汽車?yán)走_(dá)的收發之間存在某一相位差，影響交通中對其他車輛或速度的檢測精度，造成對其定位產生偏差。同時，材料不同批次的介電常數的變化更會引起不同毫米波雷達系統存在差異，影響系統的一致性。
介電常數（Dk）通常可以分為材料介質的Dk和實際電路所呈現的介電常數。通常我們把材料介質的介電常數稱為過程Dk，而實際電路所呈現的介電常數稱之為設計Dk。選擇過程Dk容差控制較小的電路材料有利于減小系統性能的差異和變化。然而，對于系統的性能一致性，電路所呈現的總的介電常數（設計Dk）更應該值得考慮。
2.2 銅箔粗糙度
眾所周知，材料所使用銅箔的表面粗糙度對會對電路的介電常數產生影響。由于銅箔表面粗糙度的存在，使得電磁波在電路中的傳播速度變慢，相對于非常光滑的銅箔表面，其形成了慢波效應，從而使得電路所呈現的介電常數增加。越粗糙的銅箔表面使電路所呈現出的介電常數越大，而越光滑的銅箔表面的電路介電常數越小。同時，不同厚度的材料，即使選用相同銅箔，越薄的材料上銅箔表面粗糙度對電路介電常數的影響越大，而越厚的材料其影響越小。圖4就顯示了基于相同銅箔下的RO3003TM材料，不同材料厚度所呈現出的不同的電路介電常數（設計Dk）值。
圖4、相同銅箔材料不同厚度的電路介電常數（設計Dk）
大多數的PCB基材都會壓合幾種不同形式的銅箔，如標準電解銅（Electro Deposited copper），反轉銅（Reverse Treated copper）或壓延銅（Rolled copper）。標準ED銅是通過電解的方式，在鈦鼓上逐漸電解沉積成不同厚度的銅箔，通常與鈦鼓接觸面較為光滑，而電解液面較為粗糙。RT銅箔也屬于電解銅，只是將與鈦鼓面相接觸銅箔表面經過處理后與基材壓合形成。壓延銅箔是通過輥軋機碾壓銅塊而得，連續的輥軸碾壓可以得到厚度一致性很好且表面光滑的銅箔。
由于現實的銅箔生產工藝，銅箔的表面粗糙度值不可能固定不變的，銅箔表面形態總是以不同的高低起伏展現，如圖5所示。因此對于任何銅箔類型，銅箔的粗糙度都存在一定的變化范圍。對于射頻微波應用，Rq或者RMS（均方根）值通常被認為較合理的銅箔粗糙度表征方式。羅杰斯公司的RO3003TM材料是被廣泛應用于77GHz汽車毫米波雷達的電路材料，對于RO3003TM材料的ED銅箔，其典型的銅箔表面粗糙度的RMS值是 2.0um，銅箔粗糙度變化的典型值約為0.25um。越光滑的銅箔其粗糙度變化的值也就越小。

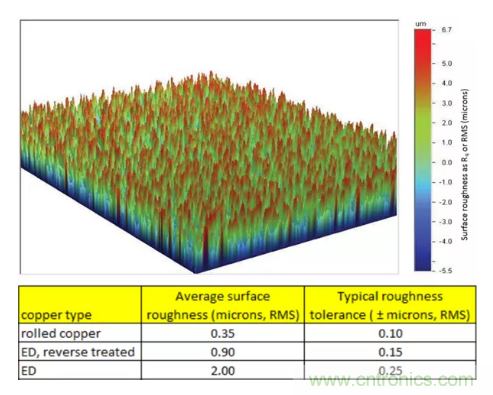

圖5、銅箔表面形態圖及不同銅箔粗糙度容差
實際應用中電路所呈現出的Dk值（設計Dk）不僅需要考慮材料過程Dk的變化，同時需要考慮銅箔粗糙度變化帶來的影響。而常常被大多數工程師所忽略的電路加工過程也會造成設計Dk的變化。通常，設計工程師為了更為準確的設計電路而想知道設計Dk值的變化大小，最好的方法就是選取多個不同批次材料，制作并測試多個相同電路來評估其變化。為了更好的說明這種變化情況，仍然選取了5mil RO3003TM材料，其時間跨度達4年的多個批次制作成50Ω微帶線測試電路的設計Dk。從圖6可以看到，使用銅箔粗糙度RMS值為2.0um的ED銅箔的5mil RO3003TM材料，其在77GHz時電路的設計Dk的典型值是3.16，變化約0.126；而使用光滑的壓延銅的5mil RO3003TM材料在77GHz是電路的設計Dk典型值是3.055，變化約0.096。這也進一步證實了，材料過程Dk的容差越小，所使用銅箔的表面越光滑，其最后成品電路的設計Dk值變化越小，電路性能一致性也越好。
圖6、厚度5mil RO3003TM材料不同銅箔下電路Dk值的變化
2.3 介電常數隨溫度變化（TCDk）
電路材料的介電常數會隨溫度變化而發生變化，這種隨溫度變化的參數有助于工程師了解電路材料可能會發生的性能上的改變。通常把材料介電常數隨溫度的變化定義為TCDk，其變化越小表示材料（在溫度上）性能越穩定。理想電路材料的TCDk值，即使溫度發生變化也會保持固定的Dk值，其TCDk的值為0ppm/℃。然而，在現實世界中，Dk值是會隨著電路材料溫度的變化而變化的。只有TCDk值非常低的電路材料才能被認為是具有隨溫度穩定Dk的材料，通常TCDk的絕對值要小于50ppm/℃。當某一應用要求電路需要經受較大的工作溫度范圍，并且需要始終保持穩定的性能時---如汽車?yán)走_(dá)傳感器的應用，它就需要始終保持精確的測量精度，且可能工作于不同的工作溫度下---材料的TCDk參數就是需要考慮的關鍵參數之一。
同一樹脂體系的兩種材料并不會具有相同的TCDk特性，例如，雖然PTFE是性能優異、低損耗的高頻電路材料，但是基于PTFE的不同電路材料，它的TCDk特性可能就會有很大差異。一些基于PTFE的電路材料的Dk隨溫度的變化很大，TCDk值達200ppm/℃甚至更高。同時，一些基于PTFE的線路板材料可以提供接近理想狀態的TCDk特性。圖7比較了不同種類的電路材料的TCDk曲線，明顯看到環氧樹脂體系材料具有非常差的TCDk性能；而某些基于特殊陶瓷填充的PTFE材料，就具有較好的TCDk性能。77GHz汽車毫米波雷達廣泛使用的RO3003TM材料的TCDk值是-3ppm/℃。

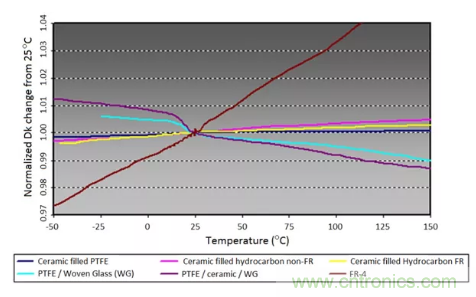

圖7、不同種類材料的TCDk曲線
通過設計一組實驗，比較了高TCDk材料與RO3003TM材料的不同TCDk值帶來的影響。測試基于設計的長度不同的50Ω微帶線電路來觀察設計Dk和相位在不同溫度下的變化情況。測試結果如圖8所示，RO3003TM材料由于其具有非常小的TCDk值，在77GHz時其Dk和電路的相位角幾乎沒有任何變化。而高TCDk材料在77GHz時的Dk變化達0.031，相位變化達到17度。當使用高TCDk材料的毫米波汽車?yán)走_(dá)傳感器應用在不同的溫度環境時，如此高的Dk和相位變化就會嚴重影響系統的一致性。

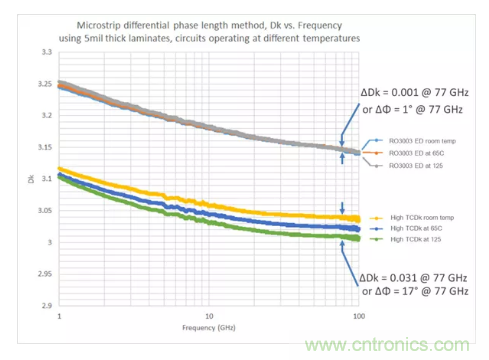

圖8、實際電路中RO3003TM材料與高TCDk材料的性能比較
2.4 材料的吸濕性
汽車?yán)走_(dá)傳感器相對于其他類型傳感器的優勢在于可以全天候工作在各種惡劣天氣條件下。因此環境的變化不僅僅是溫度的變化，還可能工作在不同的濕度環境中。設計工程師在選擇電路材料時常常忽略了材料的吸濕性，而事實上材料的吸濕性對于電路的性能和系統的一致性也是至關重要的。材料較低的吸濕性可以減小電路中介電常數及損耗的變化，從而使電路保持幾乎相同的電路性能，確保雷達傳感器的定位不會出現偏差。
羅杰斯的RO3003TM材料能廣泛應用于77GHz汽車毫米波雷達中，低的吸濕性也是其中的一個重要原因。這里同樣以5mil RO3003TM材料為例來比較材料吸濕性對于電路設計Dk和損耗的影響。在基于IPC-TM-650 2.6.2.1國際標準測得的RO3003TM材料的吸濕率僅為0.04%，而所比較的另外一種材料的吸濕率是0.3%。通過長度不同的50Ω微帶線的方式測試電路的介電常數Dk和損耗，可以看到RO3003TM材料在70GHz頻率下時的Dk和損耗分別僅變化0.005和0.13dB/inch；而具有0.3%高吸濕率的材料的電路Dk和損耗變化達到0.04和0.81dB/inch。如此高的Dk和損耗的變化自然會引起雷達傳感器性能的不一致性，在實際應用中造成偏差。

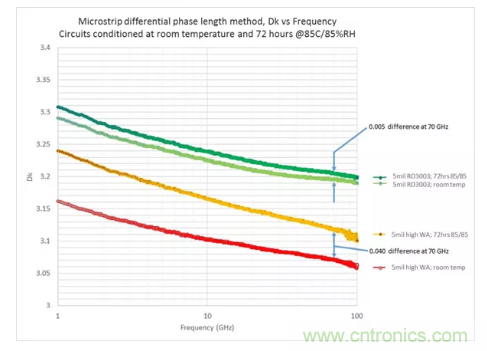

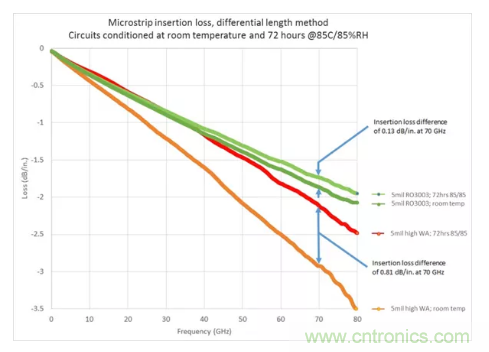

圖9、實際50Ω微帶電路中RO3003TM材料與高吸水率材料的性能比較
2.5 玻璃布纖維效應
在電路材料中通常會添加玻璃布來增加材料的結構強度，這樣有助于提高材料的機械穩定性。但是電路材料中的玻璃布會影響該材料的介電常數（Dk）隨著位置的變化。這種Dk的變化是由玻璃布特有的物理交織結構造成的，發生在非常小的區域且以周期性的方式呈現。也就是說，玻璃布中玻璃纖維編織形的交疊處及小的開口空隙區域的Dk值會有不同，如圖10示例。通常，玻璃布或玻璃纖維的Dk約為6，而開口空隙區域的Dk由材料樹脂體系的Dk值決定，比如3。當存在兩束玻璃纖維相互交疊時，此時的Dk值最大；而開口空隙區域沒有玻璃纖維的存在，此時的Dk最小；僅有單束玻璃纖維是Dk值居中。

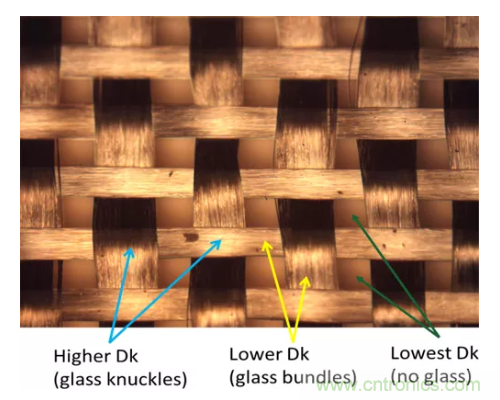

圖10、玻璃布纖維相互交疊形成的不同Dk值
當含有此類玻璃布的材料僅應用于較低頻率時，由于信號波長較長，幾乎對電路性能不會造成影響。而當材料應用于高頻毫米波頻率時，電路性能就會受到一定的影響。以介電常數Dk為3.0、厚度5mil的電路材料為例，當材料應用于77GHz毫米波電路時，所設計的50歐姆微帶線的寬度是12mil。常見電路材料中大于12mil的玻璃布的交疊與空隙開口是非常常見的。在實際電路中，如圖12左所示，當微帶線分別處于玻璃纖維束或空隙上方時，由于Dk的不同此時同一設計的不同電路的阻抗就存在一定差異，從而影響電路的一致性；同樣，即使處于圖11右所示情況，Dk也存在周期的變化，導致同一微帶線電路的阻抗也會周期的變化，進而影響電路的相位，影響系統的一致性。

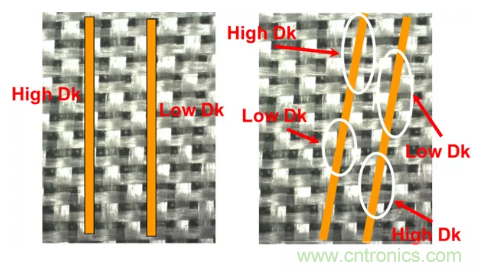

圖11、線路經過不同區域的Dk的變化
正因?yàn)椴ＡР紟?lái)的這種高頻的玻纖效應，為了盡可能減小這種影響，在考慮應用于如77GHz汽車毫米波雷達的材料時，應選擇不含有玻璃布的電路材料。
3. 結論
自動駕駛汽車將成為汽車行業未來發展的重點和方向，而毫米波雷達傳感器的獨特優勢使其成為自動駕駛汽車不可缺少的部件，且有助于自動駕駛汽車成為可能。PCB電路材料是毫米波雷達傳感器的基礎，選擇穩定介電常數、低損耗特性的材料是設計毫米波雷達傳感器的出發點。然而為了使雷達傳感器具有穩定一致的電路性能，材料所使用銅箔類型及銅箔的表面粗糙度、介電常數隨溫度的變化、材料的吸濕性、以及材料是否含有玻璃布而帶來玻纖效應等都需要考慮，從而確保傳感器對物體和速度的精確檢測和定位。
（來源：電子工程專輯，作者：羅杰斯公司 技術市場工程師 袁署光）
