【導讀】這不是單純的產品介紹，而是一次圍繞工業網關核心任務展開的技術驗證。測試平臺選用米爾電子 MYD-YR3506 開發板，搭載 MYC-YR3506 核心板，基于瑞芯微 RK3506 處理器與 Ubuntu 22.04 環境，對 Modbus 采集、MQTT 上云和 IEC104 規約交互三條鏈路進行了完整驗證。
處理器架構：3×Cortex-A7 + 1×Cortex-M0
操作系統：Ubuntu 22.04，適合開源協議棧部署
鏈路驗證：Modbus、MQTT、IEC104 三條路徑全打通
擴展方式：USB WiFi / 4G、雙網口、CAN-FD
一、 技術背景
工業網關不是“把設備連上網”這么簡單，而是要同時解決四層技術問題
一套可落地的工業網關方案，至少要在硬件適配、協議接入、數據轉換和上層系統交互四個層面同時成立。只驗證單一協議通不通，無法說明平臺是否適合項目落地。
硬件層：接口是否覆蓋串口、以太網、CAN 和無線擴展，決定了平臺能否真正接入現場設備和復雜網絡環境。
協議層：能否穩定運行 Modbus、MQTT、IEC104 等主流協議棧，決定了它是不是“可開發”的工業網關平臺。
業務層：從現場寄存器到 JSON 數據，再到 ASDU 遙測報文，數據結構是否能被持續轉換和上送，決定了它能否進入業務系統。
本文驗證重點： 不是強調某一項指標，而是驗證 MYD-YR3506 能否作為一塊完整的工業邊緣節點，承擔“采集、轉換、傳輸、規約交互”四個角色。
二、 平臺介紹
MYD-YR3506 開發板本身是什么，它為什么適合做工業網關驗證平臺
在進入?yún)f(xié)議鏈路分析之前，先明確本文的測試載體。MYD-YR3506 是米爾電子推出的開發平臺，核心搭載自研 MYC-YR3506 核心板，處理器為瑞芯微 RK3506。從定位上看，它并不是單純面向應用演示的輕量板卡，而是更貼近工業邊緣控制、數據采集和協議轉換類項目的開發底座。
RK3506 采用 3×Cortex-A7 + 1×Cortex-M0 的異構架構，其中 A7 更適合承載 Ubuntu 22.04、協議棧和業務應用，M0 則可以承擔輕量實時協同任務。這種組合對于工業網關非常關鍵，因為它意味著平臺既能運行 Linux 側的網絡與數據處理邏輯，又能為現場側的時序控制保留擴展空間。
核心計算單元：MYC-YR3506 核心板基于 RK3506 設計，適合承載 Modbus、MQTT、IEC104 等協議棧，以及邊緣節點上的數據處理、緩存與轉發邏輯。
接口資源：開發板提供雙千兆網口、雙 USB 2.0、雙 CAN-FD 及豐富 GPIO，既能接入現場設備，也便于擴展 WiFi、4G、藍牙等無線通信能力。
系統與場景適配：Ubuntu 22.04 環境更便于快速部署開源工業組件。對于邊緣采集、協議轉換、工業網關和電力數據接入項目，這類系統成熟度非常重要。

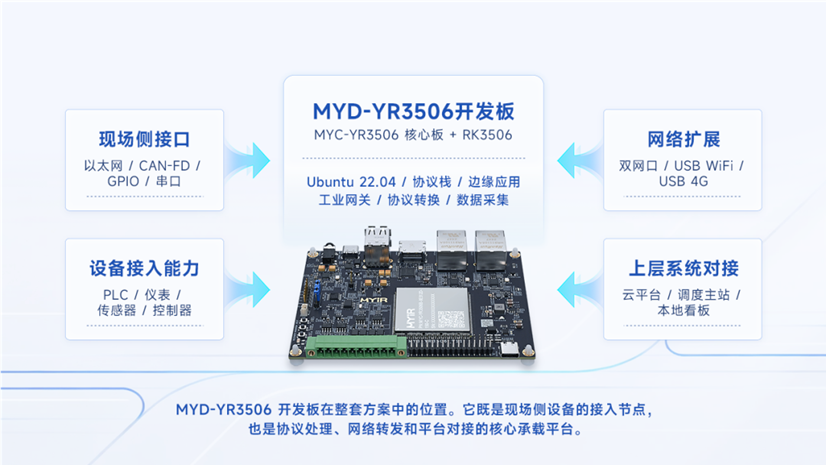

圖 1：MYD-YR3506 開發板在整套方案中的位置。它既是現場側設備的接入節點，也是協議處理、網絡轉發和平臺對接的核心承載平臺。
平臺意義： MYD-YR3506 的價值不只是“支持 RK3506”，而是它把核心板能力、開發接口、Ubuntu 環境和工業協議開發需求組合成了一套更適合工程驗證的板級平臺。
三、 系統架構
基于 MYD-YR3506 的工業網關系統分層
從工程實現角度看，MYD-YR3506 的價值在于其軟硬件邊界比較清晰。底層由 RK3506 提供 Linux 運算環境和實時協處理能力，中間層運行工業協議棧與數據處理邏輯，上層負責將數據對接云平臺或行業主站系統。

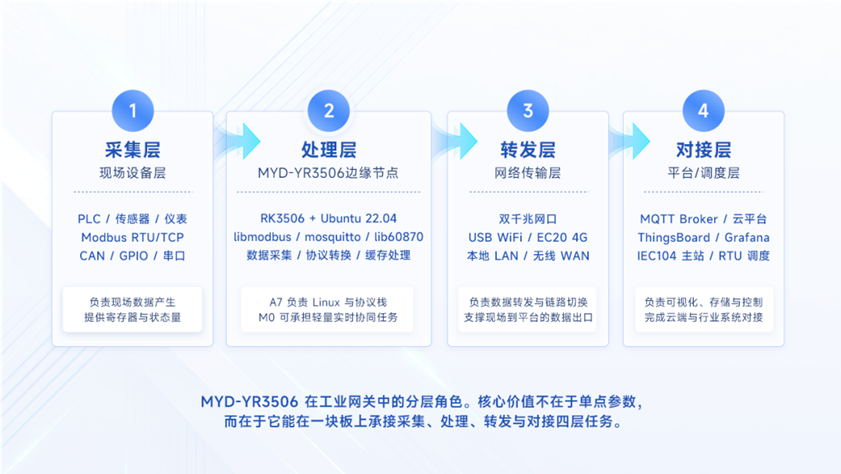

圖 2：MYD-YR3506 在工業網關中的分層角色。核心價值不在于單點參數，而在于它能在一塊板上承接采集、處理、轉發與對接四層任務。
四、 協議鏈路 01
Modbus 采集鏈路：驗證現場側設備接入與寄存器讀取能力
工業網關的第一能力不是“聯網”，而是“能不能穩定拿到現場數據”。為此，首先驗證 RK3506 平臺在 Ubuntu 22.04 下運行 libmodbus 時，對從站寄存器的持續輪詢和解析能力。

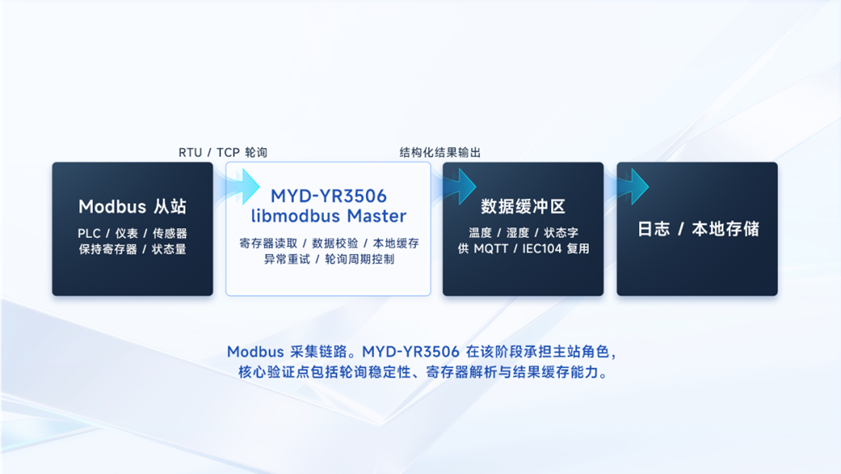

圖 3：Modbus 采集鏈路。MYD-YR3506 在該階段承擔主站角色，核心驗證點包括輪詢穩定性、寄存器解析與結果緩存能力。
該鏈路重點驗證什么
Ubuntu 22.04 環境下 libmodbus 的依賴部署和運行穩定性。
RK3506 作為 Modbus Master 時，對保持寄存器、狀態寄存器的持續讀取能力。
采集結果能否以統一結構緩存，便于后續 MQTT 與 IEC104 復用。
五、 協議鏈路 02
MQTT 上云鏈路：驗證無線組網、數據封裝與云端接入能力
對于工業物聯網項目來說，采集完成并不代表方案成立，真正關鍵的是數據能否在不依賴固定有線網絡的條件下穩定送達平臺。因此第二階段重點驗證 USB WiFi / 4G 擴展與 MQTT 發布鏈路。

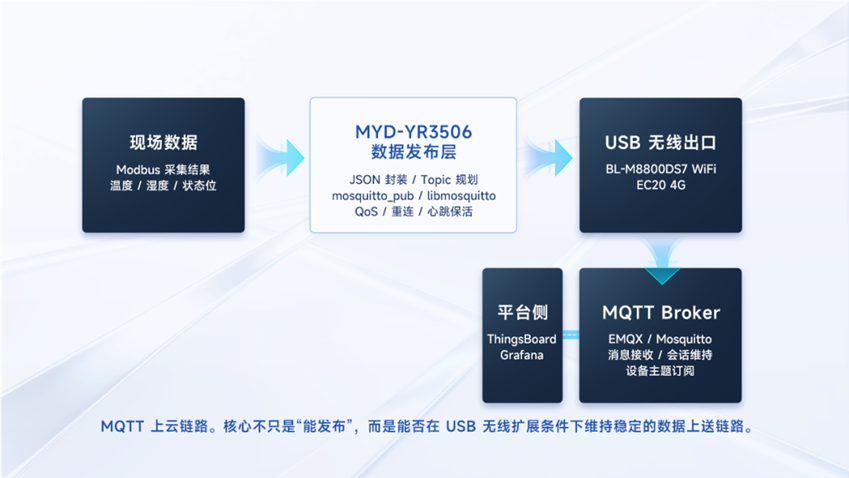

圖 4：MQTT 上云鏈路。核心不只是“能發布”，而是能否在 USB 無線擴展條件下維持穩定的數據上送鏈路。
該鏈路的工程關注點
USB WiFi / 4G 模塊是否具備免驅或低成本適配能力，避免前期花大量時間做聯網打通。
數據從寄存器格式轉成 JSON 后，是否便于被 IoT 平臺、設備看板或告警系統直接消費。
網絡波動場景下 MQTT 會話恢復、重連策略和消息連續性是否可控。
六、 協議鏈路 03
IEC104 規約鏈路：驗證其進入電力與新能源場景的能力邊界
MYD-YR3506 的價值并不止于 IoT 上云。如果平臺需要進入電力監控、新能源集控或配電自動化場景，IEC104 規約能力往往是決定性門檻。因此第三階段轉向行業協議驗證。

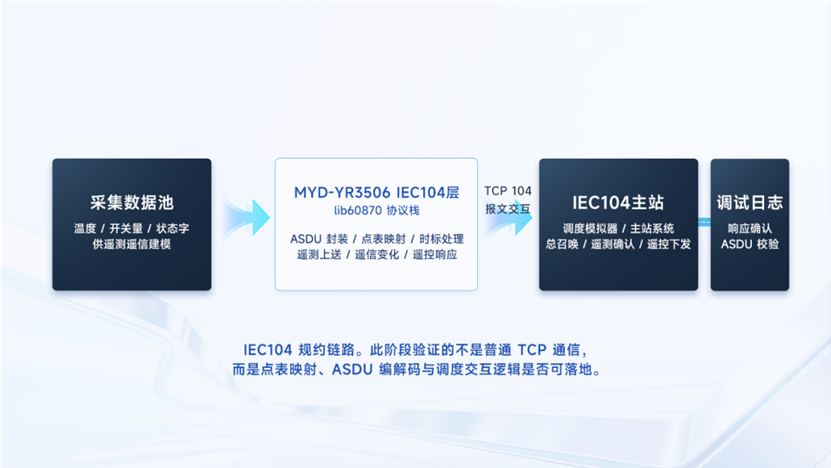

圖 5：IEC104 規約鏈路。此階段驗證的不是普通 TCP 通信，而是點表映射、ASDU 編解碼與調度交互邏輯是否可落地。
該鏈路說明了什么
MYD-YR3506 不僅能做通用數據采集網關，也具備向行業規約方向演進的能力。
RK3506 + Ubuntu 22.04 組合可以承載 lib60870 這類行業協議庫，便于后續做點表、規約映射和二次開發。
對于新能源、電力監控等項目，它可以承擔邊緣 RTU 或協議轉換節點的前期驗證角色。

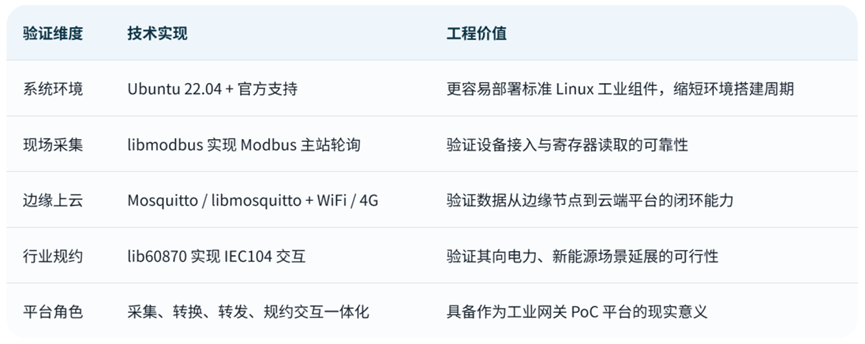

七、 軟件棧與驗證結論
從軟件棧完整度看，MYD-YR3506 更接近可進入項目的驗證平臺
從這次驗證過程可以看到，MYD-YR3506 的優勢并不只是硬件接口豐富，而是其系統環境、開源組件兼容性和協議棧承載能力構成了一條較完整的開發路徑。開發團隊可以把主要精力放在業務邏輯和協議適配上，而不是消耗在底層系統折騰上。
八、 技術判斷
這篇驗證最終說明的是：MYD-YR3506 不只是“能跑起來”，而是“能承載完整網關任務”
如果只是做一個 Linux 開發板，能夠啟動系統并不稀奇。但對于工業項目來說，更重要的是它能否在同一平臺上同時承擔現場采集、邊緣計算、無線聯網和行業規約交互。MYD-YR3506 在這次驗證中完成了這四類任務的串聯，這就是它的技術含量所在。
對于正在做工業邊緣網關、協議轉換設備、能源數據采集終端的團隊，這種價值非常直接：平臺具備較完整的軟件棧承載能力，接口擴展路徑清晰，技術驗證門檻相對較低，能夠更快進入 PoC、客戶演示和項目導入階段。
一塊真正有工程價值的工業網關平臺，不是“參數堆得多滿”，而是它能否把協議棧、數據模型、網絡出口和行業對接鏈路在同一系統里穩定承載起來。MYD-YR3506 的意義，就在這里。
