【導讀】自從1898年汽車首次采用電氣照明以來，市場對于汽車電氣特性和功能的需求日益增長。隨著12V系統的局限性逐漸凸顯，汽車行業正逐步轉向48V系統。這一轉變不僅是為了提供更大的電力容量，縮小電線和連接器的尺寸，也是為了支持更多先進的電氣功能，并有效降低能耗。
自從1898年汽車首次采用電氣照明以來，市場對于汽車電氣特性和功能的需求日益增長。隨著12V系統的局限性逐漸凸顯，汽車行業正逐步轉向48V系統。這一轉變不僅是為了提供更大的電力容量，縮小電線和連接器的尺寸，也是為了支持更多先進的電氣功能，并有效降低能耗。

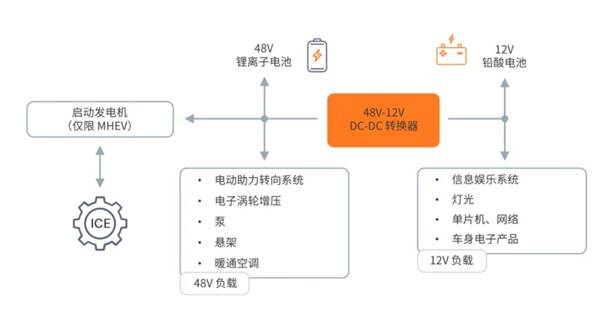

在當前的輕度混合動力汽車（MHEV）中，通常會配備兩塊電池：一塊48V電池和一塊傳統12V電池。其中，48V-12V DC-DC轉換器起到了關鍵作用，它將這兩塊電池連接起來，確保電力系統的高效運行。48V電池主要用于支持車輛的高性能需求和節能特性，而12V電池則繼續負責為諸如信息娛樂系統、發動機控制系統和安全模塊等較低功率的設備供電。這種設計既保證了系統的兼容性，又促進了新技術的應用和發展。
本文為“48V-12V DC-DC 轉換器”系統解決方案指南的第一部分，將介紹系統目標、市場信息及展望、系統描述。
系統目標
48V 過去主要應用于內燃機領域， 可實現 MHEV 的啟停功能以及其他減排技術， 包括電動渦輪增壓器、 廢氣再循環(EGR) 泵和電加熱催化器。
MHEV 在提升燃油效率和減少排放的同時， 仍能保持人們熟悉的駕駛體驗。通過結合內燃機（ICE） 與電動機的動力，MHEV 為實現全面電動化提供了一種切實可行的過渡方案。
與高壓 (HV) 系統相比，48V 系統的一個顯著特點是底盤接地。48V 系統保留了傳統 12V 系統的簡單性、 節省成本和屏蔽優勢， 同時將負載電流降低了 4 倍。與 12V 系統相比， 由于電壓裕量增加， 48V 系統能夠保持更高的功率質量。
48V 系統同樣也是先進駕駛輔助系統（ADAS） 和更高級別自動駕駛功能的推動因素。電動助力轉向、 線控轉向和線控制動（X-by-Wire） 是功率消耗較大的配件， 線控制動系統同時也需要極高的可靠性和功能安全性， 并且具備冗余設計。
對于像線控轉向這類峰值負載較高的裝置來說， 在 48V 系統中實現冗余驅動相較于 12V 系統能夠使裝置更加輕量化，并且更經濟。
市場信息及展望
最近， 48V 配件開始進入市場， 應用于純電動汽車（Battery Electric Vehicle, BEV） 中， 用于替代現有車輛負載， 包括制冷、 座艙風扇以及其它不適合采用高壓（High Voltage, HV） 的高功率配件。
隨著 48V 系統的普及， 車輛將混合使用 12V、 48V 和 高壓（400V/800V， HV） 電源網絡。48V 電源系統實用性逐步提高， 傳統 12V 配件將從系統中最高的負載開始， 逐步遷移到 48V 總線上。傳統的 12V 負載將繼續由DC-DC轉換器提供電力， 這些 DC-DC 轉換器可以從高壓總線或 48V 電池供電；隨著負載向 48V 遷移， 48V 系統將成為主流， 12V DC-DC轉換器的尺寸也將隨著時間逐步減小。
48V 輕度混合動力汽車的實施門檻相對較低， 汽車制造商可以利用現有的汽車平臺進行改造， 在其新車型中將 48V 輕混系統作為標準配置推出市場， 從而滿足全球用戶的大量需求。MHEV 憑借具有成本效益的電動解決方案， 成為極具吸引力的用戶選項。
全球 MHEV 市場一直在穩步增長， 盡管其增長速度不及純電動汽車（BEV） 和插電混合動力汽車（PHEV） 市場。這一趨勢表明， 消費者開始傾向于使用電網充電的汽車。盡管如此， MHEV 因其成本較低， 無需充電基礎設施且使用方便，仍然在全球電動汽車市場中占有相當大的份額。
2021 年全球 MHEV 市場價值為 711.9 億美元， 預計到 2030 年將達到 3332.7 億美元， 2021 年至 2030 年的復合年增長率 (CAGR) 為 18.5%。2023 年的市場價值預計將達到 1,003.5 億美元。
亞太地區因車輛銷量最高， 尤其是中國， 占據了最大的市場份額。預計至 2030 年， 該地區將以更快的速度增長。許多汽車廠商繼續在亞太市場投資， 以滿足對混合動力汽車的強勁需求。
來源：EV-Volumes：2022 年全球電動汽車銷量， Mordor Intelligence：油電混合動力汽車市場規模和份額分析，Coherent Market Insights：油電混合動力汽車市場分析
系統描述
DC-DC 轉換器
MHEV 48 V 系統的主要電子單元包括一個三相逆變器， 用于操作啟動機/發電機， 為 48 V 電池充電；以及 DC-DC 轉換器， 用于將 12 V 和 48 V 電源網絡結合在一起。
DC-DC 轉換器可設計為單向或雙向， 其中單向功能（降壓） 是必須的。本《系統解決方案指南》 假定雙向轉換器為設計目標。功率級別從 1 kW 到 3 kW 不等， 降壓模式通常為 3 kW， 而升壓模式通常僅為 1 kW。
非隔離雙向同步升降壓是最常見的拓撲結構。雙有源橋、CLLC 等隔離拓撲也是可行的， 但由于設計復雜性和較低的電壓電平要求而未被廣泛采用。隔離拓撲結構在高壓到低壓轉換中非常普遍， 在這種情況下， 必須隔離電路中的高壓和低壓部分。
DC-DC 轉換器專為 12V 和 48V 標稱電池電壓而設計， 但必須能夠在標稱電壓之外運行， 因為電壓電平會因電池充電狀態和其他因素而變化， 需要為高于或低于標稱電壓的工作電壓留出空間。
為了達到最佳性能， 48V 電池需要低串聯電阻和平緩的放電曲線。電池電壓不應隨電池充電電量發生大幅變化。適合的技術有鋰離子電池（ Li-Ion） 或鋰聚合物電池（ LiPol） 。
傳統的 12V 鉛酸電池（Pb） 也因其在低溫下性能更佳、 自放電更低以及總體容量成本比等電氣優勢而被保留在MHEV中。
ISO 21780:2020 規定的48V 系統電壓電平標準
MHEV 中的啟動-發電機
現在， 啟動機和發電機被集成到一個器件中， 即集成式啟動發電機（ISG） 或皮帶式啟動發電機（BSG） 。BSG/ISG 裝置可實現啟停功能、 滑行或制動時的能量回收、 內燃機運行時產生電能， 還可根據系統情況實現電力驅動或增壓。
在能量回收或發電模式下， BSG/ISG 可作為發電機運行， 給 48V 電池組充電。BSG/ISG 的主要區別在于其物理位置、 與發動機的連接以及在車輛內的集成。這些位置標記為 P0 至 P4。不同的啟動發電機集成方案（P0 - P4） 都為系統提供了不同程度的能力和設計挑戰。
BSG 通常在發動機外部安裝， 并通過皮帶驅動系統連接（P0） ， 適合對現有車輛進行改裝。然而， 與 ISG 相比， 其效率較低。
ISG 結構緊湊， 與發動機和傳動系統的集成更緊密（P1-P4） ， 從而提供更快的響應時間和更高的效率。
DC-DC 轉換器中的 MCU 和感知系統
MCU 充當控制 DC-DC 轉換器的大腦， 負責進行必要的動態調整， 以實現最佳和高效的功率傳輸。它持續監控和處理傳感器輸入， 其中最重要的是電壓、 電流和溫度。
DC-DC 轉換器的輸入和輸出電壓取決于電池及其充電狀態。在此應用中， 因為電壓由電池施加， MCU 對輸入和輸出電壓進行監控， 而不是調節。無論電池電壓如何變化， DC-DC 轉換器都必須能夠在當前工作范圍內傳輸功率。
MCU 可根據電流和電壓反饋動態調整 PWM 占空比和開關頻率。這對于保持穩定的輸出電壓、 補償功率傳輸變化、減少損耗和確保最佳轉換效率至關重要。電流檢測對于控制功率流、 防止過流和保持在安全運行范圍內至關重要。
通常采用數字隔離器來保護 MCU 免受不同接地基準帶來的潛在問題的影響， 并限制噪聲從功率級傳播到控制級。隔離柵極驅動器、 MCU 和功率級有助于管理噪聲和電壓尖峰傳播。不建議在 DC-DC 轉換器中使用光電耦合器， 因為當暴露在較高溫度下時， 光電耦合器的關鍵參數會隨使用壽命而退化和漂移。（有必要對漂移進行補償）
MCU 通過車載 CAN總線與電池管理系統（BMS） 通信， 以便調整電池充電狀態。MCU 必須能夠斷開轉換器， 使其在車輛熄火時不消耗能量， 并根據 48V 和 12V 電池的充電狀態以正確的模式喚醒。
大型 MHEV 車輛中的 24V 系統
48V 輕度混合動力的吸引力不僅限于乘用車， 由于共同致力于減少排放， 它對商用車和農用車（CAV） 也具有重要意義。
輕度混合動力公交車在歐洲越來越受歡迎， 我們可以看到它們被城市采用， 在公共交通中取代柴油公交車。
在卡車、 公共汽車和軍用車輛等大型車輛中， 車輛的長度和電子負載的功耗是將 24V 電壓作為主電壓網絡的首要因素。對更高功率的需求、 較長電纜導致的銅材料成本增加以及由此導致的壓降是使用 24V 代替 12V 的部分原因。
與小型乘用車中的應用類似， 大型車輛的一個關鍵要求是為較低電壓的 24V 網絡供電。乘用型 MHEV 汽車的 DCDC 轉換器拓撲結構可在降壓模式（將 48V 降壓至 24V） 和升壓模式（升壓） 下工作， 也適用于大型車輛， 但在選擇元器件時必須考慮更高的性能、 功耗和較長電纜的需求。
標準與合規性
符合 ISO 26262 這一國際功能安全標準， 對于開發道路車輛的電氣和電子系統至關重要。該標準的主要目標是最大限度地減少由車輛系統故障引發的風險， 解決軟件故障、 傳感器錯誤和硬件故障等潛在危險。
針對電動汽車中的 48V 系統、 元器件及其測試的具體標準已經出現， 首個標準是 LV148， 該標準后來被德國 VDA320取代。現行標準為 ISO 21780:2020， 它取代了 VDA320。有關電動汽車安全和測試的其他標準還包括 ISO 6469 和 ISO21498。
48V 網絡的元件冗余對于確保電力系統的可靠性和彈性至關重要。這將是開發和更廣泛采用 48V 系統的驅動因素之一。在單個元件發生故障時， 冗余元件可作為備份， 防止整個系統中斷。這對于關鍵安全系統（如控制制動、 轉向和安全氣囊系統） 尤為重要。
安森美作為一家歷史悠久的領先汽車產品供應商， 深知降低成本的同時還要提高性能和安全性所面臨的挑戰。安森美在 ISO 26262 方面的專業知識和實施經驗是為客戶提供經濟高效解決方案的關鍵， 同時絕不犧牲安全性。
通過確定集成電路和其他車用元件的安全要求， 公司能夠提供最佳架構和解決方案。同時關注重要的故障模式及其預防。
未完待續，下一篇推文將繼續介紹解決方案、對應的安森美產品，并提供完整版解決方案下載。
