【導讀】瑞森半導體（REASUNOS）推出應用在5W-18W LED電源上的LED驅動模塊RSC6218A。LED驅動模塊RSC6218A是一款LLC 諧振拓撲功率模塊，帶有半橋驅動的控制電路和功率轉化器件，適用于 LED 恒流控制線路，電路工作頻率可達200KHz。
瑞森半導體（REASUNOS）推出應用在5W-18W LED電源上的LED驅動模塊RSC6218A。
LED驅動模塊RSC6218A是一款LLC 諧振拓撲功率模塊，帶有半橋驅動的控制電路和功率轉化器件，適用于 LED 恒流控制線路，電路工作頻率可達200KHz。采用絕緣體上硅SOI及BCD工藝，輸入電壓范圍高達600V以上；內部集成：欠壓檢測模塊、整流器模塊、誤差放大器、壓控振蕩器、邏輯處理模塊、電平移位模塊、高邊驅動模塊、低邊驅動模塊、功率轉化模塊等；通過優化芯片內部設計實現LLC諧振半橋控制與功率器件集成，數控原邊反饋，無噪音，效率高；控制芯片具備自適應的調節技術，大幅提升抗干擾能力，有效增強可靠性；將多顆平面高壓MOS進行合封，提升產品內部功率器件的開啟與關閉性能，避免干擾發生；采用獨特的寬體WSOP-16封裝，確保散熱，助力產品小型化趨勢。
市場對光源與電源的體積需求向著小型化、高頻化、高效化的趨勢發展，光源材料技術革新提升了燈具光效，LED驅動電源的轉換效率也隨之提升，從而進一步將產品的功率數需求降低。原LED照明燈具光效在70-95 lm/W，現LED照明燈具光效可實現120-150 lm/W，甚至達200 lm/W以上。在這個趨勢之下，原需36W功率的LED驅動電源，現24W功率的LED燈具即可達到相同的光照強度；同樣18W的LED燈具也可達到24W功率的光照強度。瑞森半導體應市場需求，所開發的RSC6218A型號適用于18W以內的LED電源方案，在低功率產品上實現小體積、高效率、高照度等特性指標，光照度值可媲美普通24W電源甚至更高。
RSC6218A 型號應用于LED電源方案，優勢明顯！
遙遙領先的轉換效率（＞90%）
市場18W內的LED電源方案通常采用反激+頻閃方案，效率值在72-78%之間，使用RSC6218A型號的LED電源方案效率值可達90%以上，效率提升10%以上，極大提升整燈的光效和整燈的壽命。

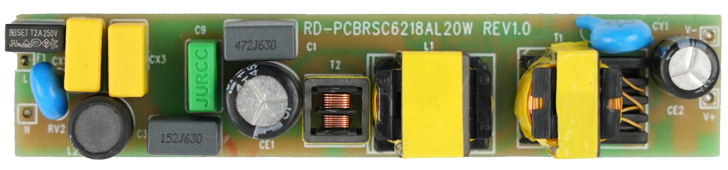

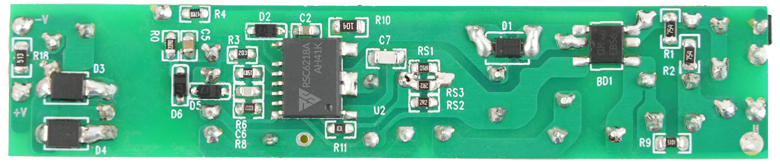

助力產品小型化（縮小PCB面積10-25%）
獨特的寬體WSOP-16封裝，兼顧功率與散熱，實現產品小型化。
高PF>0.96
通過優化產品內部設計，實現優于0.96的功率因數，實現更高的效能，減少電源損耗，降低能源消耗。
低THD<10%
優化線路方案，實現優秀的THD效果。
精簡元器件數量(節省成本、降低故障率)
能實現市場同性能指標，同時簡化方案，精簡方案器件數量，可減少器件10-20%。
契合新國標
特性契合我國雙碳政策，節能減排作用明顯，契合新國標GB17625.1-2022和歐盟新版ERP認證EU2019/2020雙重法規實施，更有助于為青少年提供健康的學習光源。

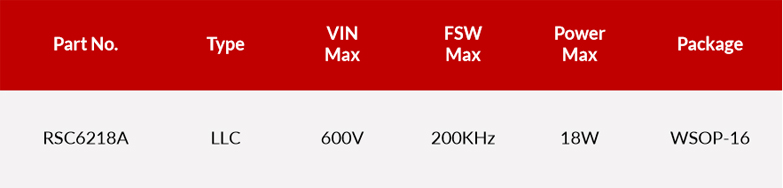

產品陣容：
產品特點：
? 無頻閃恒流調節
? 集成半橋驅動的LLC拓撲
? 自動死區時間控制
? 集成2mA高壓啟動電路
? 極低輸出電流紋波<2%
? 輸出功率達20W
? 短路保護
? 開路保護
? 過溫保護
? WSOP16封裝

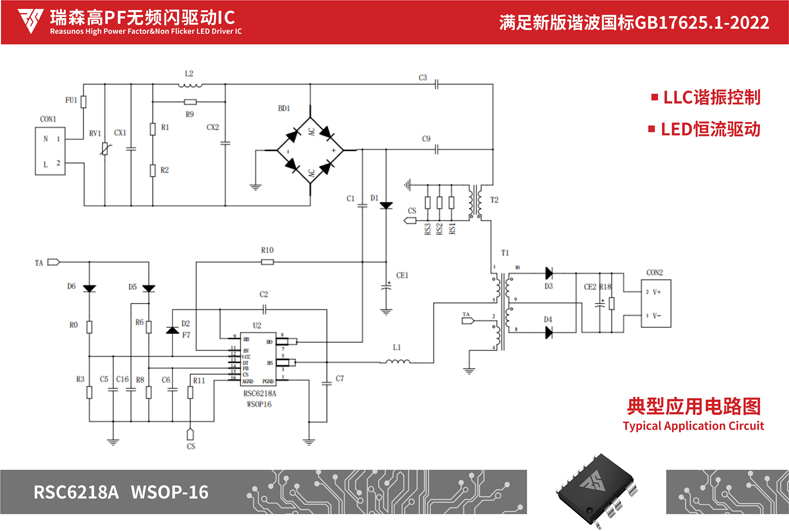

電路應用領域：
產品應用領域：
? 護眼類燈具
教室燈、辦公燈、閱覽室燈等；
? 家居類燈具
客廳燈、臥室燈、走廊燈等；
? 軌道類燈具
地鐵照明、高鐵照明、隧道照明等；
? 商照類燈具
筒燈、射燈、投射燈、防爆燈等。
