【導讀】新手福利到！鑒于很多初學者對正弦波逆變器的制作非常感興趣，因此，本文介紹一款600W正弦波逆變器制作的詳細過程。這個正弦波逆變器制作比較簡單，容易成功。快來試試吧。
該正弦波逆變器的特點
SPWM的驅動核心采用了單片機SPWM芯片TDS2285，所以，SPWM驅動部分相對純硬件來講，比較簡單，制作完成后要調試的東西很少，所以，比較容易成功。
所有的PCB全部采用了單面板，便于大家制作，因?yàn)椋芏鄲酆谜叨紩砸炎鰡蚊娴腜CB，有的用感光法，有點用熱轉印法等等，使用單面板后就不用麻煩PCB廠家，自已在家里就可以做出來，當然，主要的目的是省錢。
該機所有的元件及材料都可以在網絡上買到。
功率只有600W，沒有做大功率的原因是，一來功率小點容易成功，二來既可以做實驗也有一定的實用性。

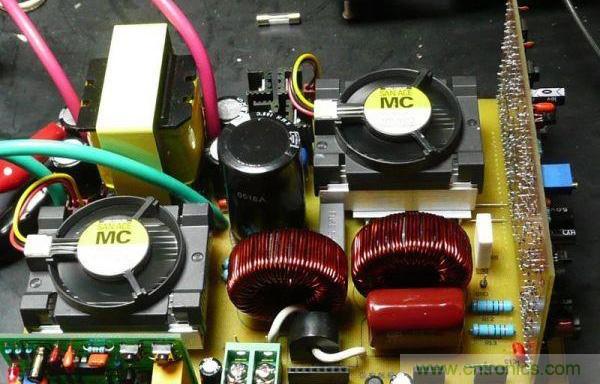

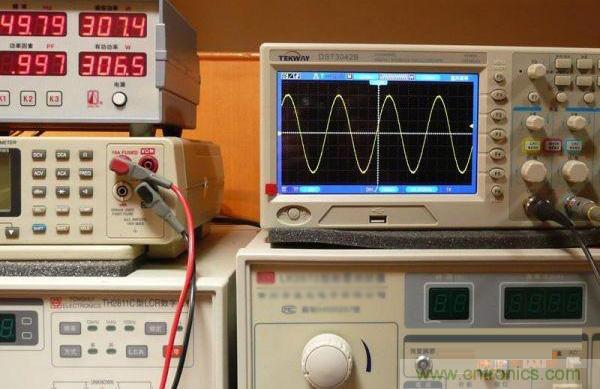

下面是樣機的照片和工作波形
電路原理
該逆變器分為四大部分，每一部分做一塊PCB板。分別是“功率主板”；“SPWM驅動板”；“DC-DC驅動板”；“保護板”。
1.功率主板：
功率主板包括了DC-DC推挽升壓和H橋逆變兩大部分。
該機的BT電壓為12V，滿功率時，前級工作電流可以達到55A以上，DC-DC升壓部分用了一對190N08，這種247封裝的牛管，只要散熱做到位，一對就可以輸出600W，也可以用IRFP2907Z，輸出能力差不多，價格也差不多。主變壓器用了EE55的磁芯，其實，就600W而言，用EE42也足夠了，但是為了繞制方便，加上EE55是現存有的，就用了EE55。關于主變壓器的繞制，下面再詳細介紹。前級推挽部分的供電采用對稱平衡方式，這樣做有二個好處，一是可以保證大電流時的二個功率管工作狀態的對稱性，保證不會出現單邊發熱現象;二是可以減少PCB反面堆錫層的電流密度。
當然，也可以大大減小因?yàn)殡娏鞑黄胶庖鸬母蓴_。高壓整流快速二極管，用的是TO220封裝的RHRP8120，這種管子可靠性很好，這里用的是二手管，才1元錢一個。高壓濾波電容是470uf/450V的，在可能的情況下，盡可能用的容量大一些，對改善高壓部分的負載特性和減少干擾都有好處。
H橋部分用的是4個IRFP460，耐壓500V，最大電流20A，也可以用性能差不多的管子代替，用內阻小的管子可以提高整機的逆變效率。H橋部分的電路采用的常規電路。

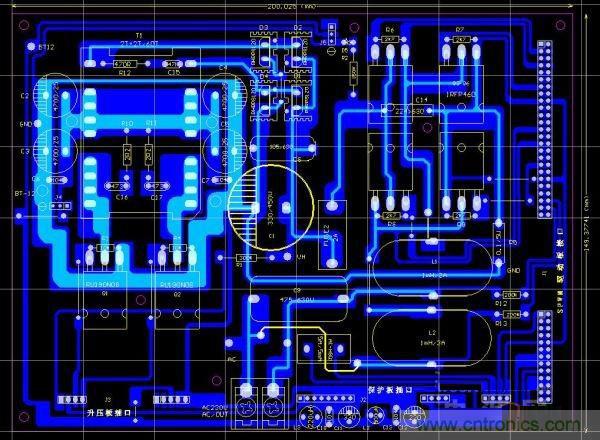

下面是功率主板的PCB截圖，長寬為200X150MM，因?yàn)椋@部分的電路比較簡單，就不給出原理圖了，直接畫了PCB圖，如圖1所示。
圖1：PCB圖
2、SPWM驅動板
SPWM的核心部分采用了TDS2285單片機芯片。U3、U4組成時序和死區電路，末級輸出用了4個250光藕，H橋的二個上管用了自舉式供電方式，這樣做的目的是簡化電路，可以不用隔離電源。
因?yàn)锽T電壓會在10-15V之間變化，為了可靠驅動H橋，光藕250的圖騰輸出級工作電壓一定要在12-15之間，不能低于12V，否則可能使H橋功率管觸發失敗。所以，這里用了一個MC34063(U9)，把BT電壓升至15V(該升壓電路由鐘工提供)，實驗證明，這方式十分有效。
整個SPWM驅動板，通過J1,J2插口和功率板接通，各插針說明如下：
J2:
2P-4P;7P-9P;13P-15P;18P-20P分別為H橋4個功率管的驅動引腳。
23P-24P為交流穩壓取樣電壓的輸入端。
J1:
1P為2285輸出至前級3525第10P的保護信號連接端，一旦保護電路啟動，2285的12P輸出高電平，通過該接口插針到前級3525的10P，關閉前級輸出。
6P-7P-8P為地GND。
9P接保護電路的輸出端，用于關閉后級SPWM輸出。
10P-11P接BT電源。
下面是SPWM驅動板的電原理圖和PCB截圖：

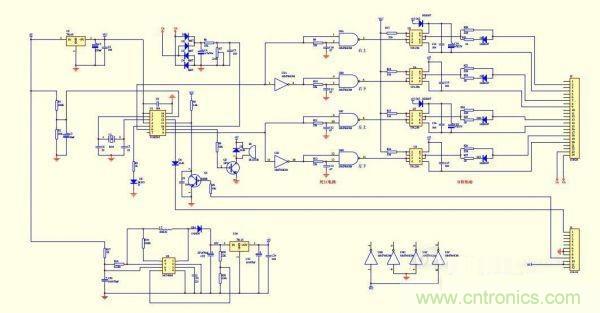

圖2：SPWM驅動板原理圖

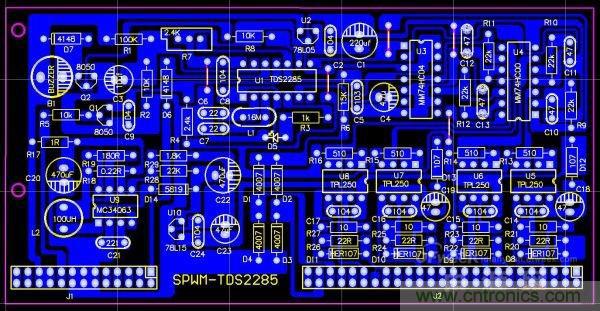

圖3：PCB截圖
3、DC-DC驅動板
DC-DC升壓驅動板，采用的是很常見的線路，用一片SG3525實現PWM的輸出，后級用二組圖騰輸出，經實驗，如果用一對190N08，圖騰部分可以省略，直接用3525驅動就夠了。板上有二個小按鈕開關，S1、S2、S1是開機的，S2是關機的，可以控制逆變器的啟動和停機。
驅動板是用J3,J4接口和功率板相連的，其中J3的第1P為限壓反饋輸入端。
下面是DC-DC升壓驅動電路圖和PCB截圖：

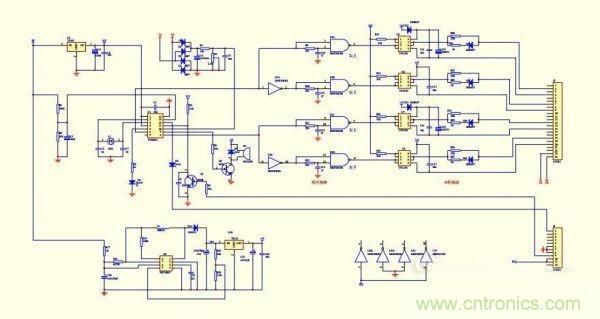

圖4：DC-DC驅動板原理圖

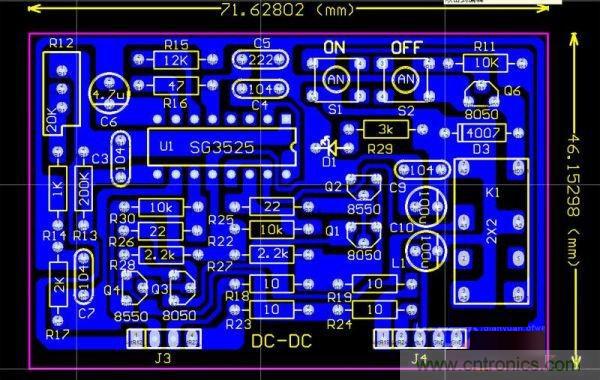

圖5：PCB截圖
4、保護板
這次沒有做保護板，有如下原因：首先是沒有保護板該機也可以工作;其次是：文章中的功率主板，是后來經修正過的，保護板上的接口也做了改動，而樣機用的是沒有修正過的PCB板，即便是做了保護板，也插不上去。

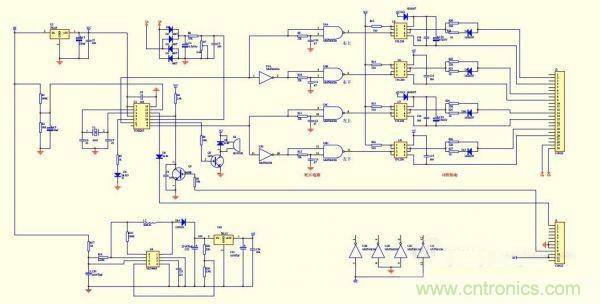

圖6：保護部分的電路圖
本文主要對600W正弦波逆變器的工作原理和特點進行了介紹，旨在為想要?jiǎng)邮謱?shí)踐的初學者們提供一個參考，并對設計中需要的知識進行梳理。
