【導讀】做什么都得從最基本的開始，無線充電設計也是一樣，簡單點說，無線充電就是為了給鋰電池充電，那么如何更好的設計無線充電，就是如何更好的實現給鋰電池充電。那么是否能夠通透了解鋰電池，是能否設計出一個更有效的無線充電的關鍵所在。下面小編就帶著你去通透了解鋰電池技術。
無線充電存在的意義是為了給電池充電，如果對電池不懂，就不要談充電，更不要談無線充電，想了解無線充電，先了解電池，這里說的電池主要是指鋰電池。這里只介紹電池的基礎知識，適合無線充電行業的所有從業人員。
太多的人對電池等的認識是有誤區的：
誤區一：電池是否需要激活，新電池是否需要反復充放3次，每次充12小時。
誤區二：電池盡量少充電，少使用壽命才長。
誤區三：電池充電充太久了會爆炸，充滿了就要拔掉電源。
誤區四：充電越快，電池越好。
誤區五：充電器充電電流越大，充電越快。
誤區六：無線充電沒有有線充電快。
我們先不討論這些誤區的原因在哪里，下面我們一起分析一下鋰電池的特性后自然都清楚了具體原因。
全文分三大塊介紹：電池基礎、電池保護、電池充電。
（一）鋰電池基礎

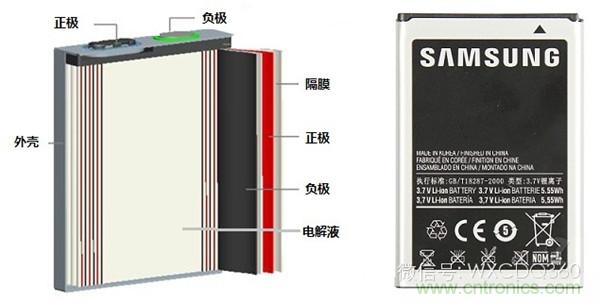

鋰電池的組成
我們平時見的手機電池都是鋰電池，行業較電池PACK，鋰電池PACK主要由兩大塊構成：電芯和保護板。電芯主要由五塊構成：正極材料、負極材料、電解液、隔膜和外殼。保護板主要由保護芯片、MOS管、電阻電容和PCB板構成。

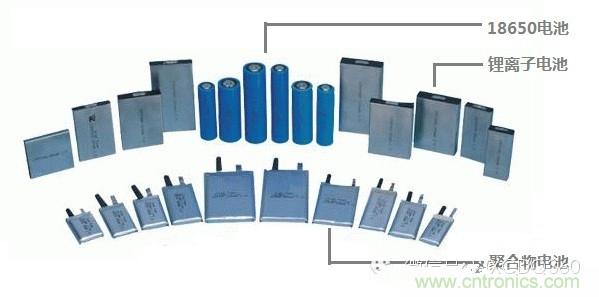

鋰電池的分類
鋰電池按照形狀分為圓柱型電池和方形電池。圓柱型如一些移動電源和電動工具用的18650電池，方形電池如手機電池。
按電解液分為鋰離子電池和聚合物電池。鋰離子電池電解液是液態的，外殼是一般是硬的，一般為鋁殼或鋼殼，如三星的傳統機器都是鋰離子電池。聚合物電池電解液為固態，如蘋果手機的電池。
鋰電池的常用術語
1>電池容量
電池的容量又叫電池的電量，單位為Ah(安時)或mAh(毫安時)。容量為1Ah的電池理想情況，在充滿電的情況下用1A的電流持續放電可以放1個小時。
2>充/放電倍率
充/放電倍率表示以多大電流充/放電，一般以電池的標稱容量的倍數來計算，一般稱為“多少C”。2500mAh的鋰電池，如果放電倍率為1C是指放電電流為2500mA，充電電流為0.2C是指充電電流為500mA。
3>標稱電壓
鋰電池的標稱電壓又稱為額定電壓，普通手機電池的標稱電壓一般為3.7V，電池充滿時的電壓一般為4.2V左右，電池剛放完時的電壓一般為2.5V左右。
4>標稱功率/標稱能量
根據物理教材，P=U*I，W=U*I*t，功率的單位為W(瓦)，能量的單位為Wh(瓦時)。容量為1500mAh的電池，標稱電壓為3.7V，標稱功率為5.55W，標稱能量為5.55Wh。
5>內阻
電池可以等效為一個電壓源，帶有一定的內阻的電壓源。對電池來說，內阻越小越好，內阻越小也越貴。
電池的內阻的單位為Ω(歐姆)或mΩ(毫歐)。電池內阻主要受電池的材料和制造工藝的影響。
6>循環壽命
電池的循環壽命一般指充滿和放光一次的循環，電池到了循環壽命后，電池老化很厲害，電池的容量將下降很多，循環壽命也是衡量電池的重要指標。
IEC標準規定電池的循環壽命為500次后保持為初始容量的60%，國標規定循環300次后容量應保持為初始容量的70%。
7>剩余電量（SoC）
電池的剩余容量指電池當前的電量與總的可用電量的百分比，0%~100%，反映還有多少電量的情況。(SoC : State of Charge).
[page]
（二）電池保護
鋰電池為什么需要保護？
鋰電池由于其化學活性，結構等原因需要有保護系統，如果沒有保護系統，可能對電池的使用壽命影響很大，嚴重的情況可能存在爆炸或燃燒的危險。沒有帶保護板的鋰電池是禁止使用的。
鋰電池要避免深充深放，這樣會嚴重影響電池壽命，如果經常給電池補充電對電池的壽命有幫助。很多人要用到手機自動關機才開始給手機充電，這是嚴重不好的習慣，一個是電量低的時候RF發射功率大，輻射厲害，同時影響電池的使用壽命。
經常使用無線充電的朋友，由于不撥打電話的時候，手機放在無線充電器上，無線充電器會及時的給手機補充電量，對電池的壽命很有幫助。
因此電池最好的狀態是不要充太滿也不要放過量。
鋰電池保護系統如下圖：
鋰電池由于其特殊原因，需要至少以下保護措施：
1>過充保護
當電池快充滿時，一般電池電壓達到4.2V左右，需切斷充電通路，防止電池過充。
2>過放保護
當電池快放完時，一般電池電壓達到2.5V左右（不同廠家電壓會有一定差異），也需切斷放電通路，防止電池過放。
3>過溫保護
當電池由于過大電流充放電或異常時，電池溫度會急劇升高，一般電池溫度達到60~65°左右，一定要切斷充放電回路，確保系統安全。
電池溫度過高對電池的使用壽命也會有較大影響，如果電池長時間工作在高溫環境，如45°以上，會嚴重縮短電池的使用壽命。
很多無線充電的接收端是緊貼電池的，有些廠家的接收端設計的不合理，效率低，發熱嚴重，同時也會嚴重影響電池的壽命，做無線充電的朋友一定要注意這一塊。
另外有些保護系統還會對充電電流和放電電流做保護，防止系統過流或短路。
手機電池都帶有保護系統的，如果電池充滿，電池保護系統會自動關斷，切斷充電回路，不用擔心電池爆炸的危險。
[page]
（三）電池充電
分析電池一定要分析電池的充電，同時結合無線充電分析。鋰電池由于其本身的特性，充電也是有要求的，如果電池嚴重過放，電壓很低的話，只能以小電流給電池充電，慢慢激活電池，否則對電池傷害會很大。
另外大電流、高倍率給電池充電或放電都對電池有傷害，會影響電池的使用壽命。
業內一般對電池的充電過程分為三段：涓流、恒流、恒壓。
電池電壓過低時采用先涓流充電，當電池電壓充到正常電壓后再恒流快速充電，當電池快充滿時又轉為小電流恒壓充電給電池慢慢補充電量。
舉個例子：
經常發生的事，很多朋友有時想簡單對比兩個無線充電器的充電速度，一般是兩個手機一個電量少（假如50%）左右，一個電量多（假如90%），放在上面同時充10分鐘再看結果，一個充了5%左右，一個只充了1%左右，問我差異怎么這么大，我只能說你這個對比的差異也太大了。
另外什么情況是充滿了，通過電池電壓判斷是不太準確的，業內有一個標準，一般認為恒壓充電時充電電流為恒流充電的0.1倍左右就認為充滿了。

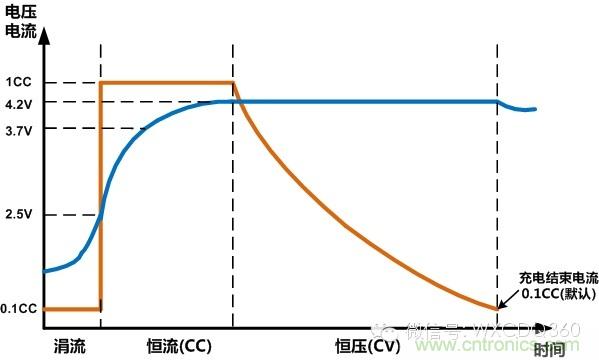

鋰電池的充電電流與電壓的曲線圖如下：
對電池來說，充電快慢主要是由恒流充電階段的充電電流決定的，與你采用的是有線充電還是無線充電沒有直接關系。無論是有線充電還是無線充電，只要充電器提供的充電電流大，充電速度就快。
無線充電技術就不在這里分析了，另外更多無線充電經典技術介紹，敬請關注無線充電圈官方微信（WXCDQ360）。
