【導讀】TL431具有良好的熱穩定性和三端可調精密電壓基準集成芯片，并且體積小，性能優，價格低。廣泛的應用于恒流源電路、電壓比較電路、電壓監視器等電路中。今天給大家?guī)淼氖腔赥L431的線性精密穩壓電源，看看牛人怎么進行設計，小伙伴們快來看！
1、基本介紹TL431，它的輸出電壓用兩個電阻就可以任意地設 置到從參考電壓(2.5V)到36V范圍內的任何值，典型動態阻抗僅為0.2Ω，電壓參考誤差為±0.4%,負載電流能力從1.0mA到100mA,溫度 漂移低，輸出噪聲電壓低等。基于以上特點，不僅可以用于恒流源電路、電壓比較器電路、電壓監視器電路、過壓保護電路等電路中、還廣泛應用于線性穩壓電源、開關穩壓電源等直流穩壓電源電路中，本文對TL431在線性穩壓電源中的并聯和串聯型兩種電源進行了詳細的介紹。
2.TL431的內部結構和功能
2.1 TL431的符號
該器件的符號如圖1,三個引腳分別為：陰極(CATHODE)、陽極(ANODE)和參考端(REF)，參考電壓為2.5V.
2.2 TL431的內部電路圖

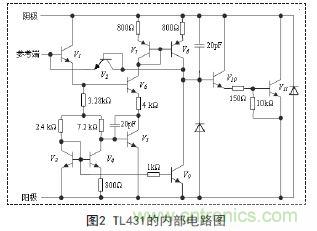

由內部電路圖圖2可以看出，它由多極放大電路、偏置電路、補償和保護電路組成，其中晶體管V1構成輸入極，V3、V4、V5構成穩壓基準，V7和 V8組成的鏡像恒流源與V6、V9構成差分放大器作中間級，V10、V11形成復合管，構成輸出，其它一些電阻、電容、二級管分別起偏置、補償和保護作 用，在原理上它是一個單端輸入、單端輸出直流放大器。

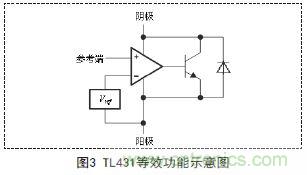

然而其等效功能示意圖如圖3所示，由一個2.5V的精密基準電壓源、一個電壓比較器和一輸出開關管等組成，參考端的輸出電壓與精密基準電壓源 Vref相比較，當參考端電壓超過2.5V時，TL431立即導通。因?yàn)镽端控制電壓誤差為±1%,所以參考端能精確地控制TL431的導通與截止。
3.并聯穩壓電路設計
3.1 基本并聯穩壓電路原理

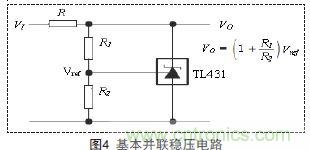

TL431內部含有一個2.5V的基準電壓，所以當在Vref端引入輸出反饋時，器件可以通過從陰極到陽極很寬范圍的分流，控制輸出電壓。如圖4所 示的電路，當R1和R2的阻值確定時，兩者對VO的分壓引入反饋，若增大，反饋量增大，TL431的分流也就增加，從而又導致VO下降。顯見，這個深度的 負反饋電路必然在等于基準電壓處穩定，此時VO=(1+R1/R2)Vref.選擇不同的R1和R2的值可以得到從2.5V到36V范圍內的任意電壓輸 出，特別地，當R1=R2時，VO=5V.若使R1短路，R2開路，即把參考端與陰極端短接，此時則有輸出電壓VO=2.5V(參考端電壓)，最適合用于 數字電壓表和模數轉換器或其它電路中作基準電壓源。
需要注意的是，和在選擇電阻R時必須保證TL431工作的必要條件，就是通過陰極的電流要大于1mA,R1和R2要選擇精度為1%的同類電阻，才能保證基準電源的長期穩定性。
[page]
3.2 并聯擴流穩壓電路

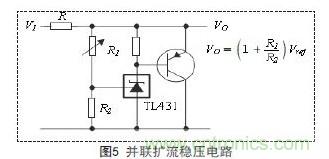

在多種應用電路中，實際上是將圖5為在圖4的基礎上將電路稍加改進，采用三極管擴流，組成大電流基準電壓源，且圖5中的晶體管可根據負載電流的大小選用不同功率的晶體管，這時限流電阻R也要相應增加其功率。

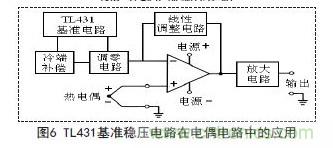

并聯穩壓電路適用于各種傳感器、變送器、和儀表各種A/D轉換器中，圖6就是在電偶變送器中的應用。
4.串聯擴流穩壓電路
TL431除了可使用在并聯穩壓電路中，圖4和圖5中的限流電阻R的功耗就要隨著輸入電壓的不同而功率發生變化，需用功率大的限流電阻，否則就會因電流過大而損壞。

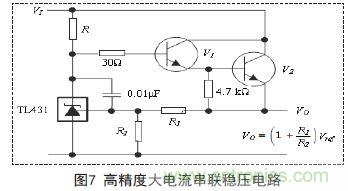

采用串聯行的接法，如圖7,解決了上述問題。將流經限流電阻R電流的分流一部分，用兩個NPN的三極管V1和V2,通過NPN+NPN的同極性接法 夠成NPN型達林頓管，放大倍數是V1和V2的放大倍數的乘積。這樣集電極不僅分流了圖5電阻R承受的大部分電流，解決了所需大功率電阻的問題，而且因達 林頓管的電流放大能力增強，使TL431帶載能力增強，不用大功率三極管就可接大電流負載。

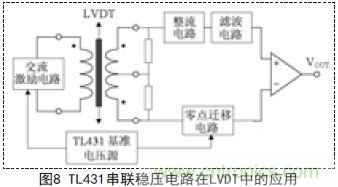

實際應用中，為差動變壓器式位移傳感器LVDT穩壓電源時，當負載電流為50mA時，流經R的電流僅為1mA,流過達林頓集電極的電路為49mA, 電阻R采用小功率表貼電阻就能滿足需要，實現恒壓功能。而且在寬電源輸入下，輸出變化量小。

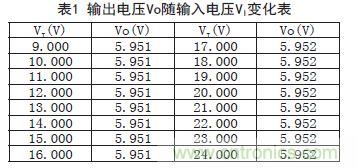

如表1,測試條件為R1=2.5KΩ，R2=3.5KΩ，R=3KΩ，負載電流50mA,TL431選用SOT-89封裝，型號為TL431QPK,寬電壓供電的情況下僅變 化1mV.如果在并聯電路中使用，替代圖5中所示電路，效果更好。
圖6所示電路具有良好的熱穩定性。由于TL431的溫度漂移低，0℃~40℃為6mV,-40℃~85℃和-40℃~125℃為14mV,所以輸出 電壓的溫度特性要比普通恒壓源好的多，如果R1和R2選用溫度漂移系數低的電阻，恒壓電路的整體溫度漂移也很小，在應用中無需附加溫度補償電路。實際應用中，R1=2.5KΩ，R2=3.5KΩ，從型號TL431QPK,SOT-89封裝50個芯片中隨機抽取3支，用圖6所示電路作為差動變壓器式位移傳感 器的穩壓電路，溫區范圍-40℃~125℃，溫漂測量如表2所示，僅有幾個到十幾毫伏，均符合所給指標。
可見串聯電路提高了穩定精度，降低了TL431的功耗，減少了TL431因過熱而損壞的機率，上述電路不但可以作為工業級的傳感器穩壓基準，而且可以為寬溫區低溫漂的軍品級的產品精密穩壓電源基準，是一款實用的精密線性穩壓電路。
5.小編的話
根據TL431三端可調精密內部結構及特點，我們設計了一種TL431的線性精密穩壓電源。小伙伴們感覺怎么樣，是不是對你們非常有幫助呢？效果還是非常不錯的吧！
