現在很流行汽車表情儀（16×16的LED陣列），淘寶上，固定幾個表情的（非陣列）要150左右，可以自定義表情的，16×16的要200多小300塊。感覺自己DIY一個成本很低，于是先做一個8×8的表情矩陣，汽車上裝著太小了，可以放在上班時候的工位上。
一般控制LED陣列的話，每一片8×8的陣列，使用一片max7219（約5元1片，美信公司的芯片都是很貴的）矩陣控制，或者使用兩片 74HC595鎖存器（約0.5元1片）。我買好了兩片74HC595，不過想到一片8×8的陣列理論上應該可以直接使用一個89c51來控制（89c51有32個數據腳，arduino腳不夠），仿真實驗成功，省下了1塊錢（2片595），哈哈。下面是成品圖及我錄的視頻，我自己畫了6個圖切換。你發揮想象，可以做出更多的圖來。我斷斷續續地在2天時間里抽時間把它做出來的（仿真實驗和原理圖我在N天前就已經做好了。本次DIY手工實際估算花費焊接40分鐘，調試1小時）。
1、工具和材料
○ 8x8 LED陣列，淘寶購得，單價4.7元（后來在diytrade.com上發現，一次性買32片的話，只需要0.7元一片）；
○ STC89C52RC單片機一片， 淘寶購得，單價3.7元；
○ 51最小系統板一個，淘寶購得，單價3.9（此為虧本賺信用價，現在賣家已經漲價到9.9元。另有5.8元價格的，小一些，沒有串口和 232芯片，做工也差一個級別。不如買9.9元的系統劃算。）；
○ 洞洞板一片，淘寶購得，單價0.4元；
○ 點觸開關一個，淘寶購得價格0.4元（一定要買帶蓋子的，手感要好很多）；
○ FC插頭，淘寶購得，10套價格2.5元。本實驗需用掉4套插頭，2套插座；
○ FC線，淘寶購得，100cm價格5元，本實驗用掉了9厘米和11厘米各一段；
○ 200歐排阻一枚，淘寶購得，單價0.4元（圖片中為8枚單阻，淘寶買，100枚價格1元。手頭正好有個排阻，可以少焊7個腳，用上了）；
○ 電池盒及1.2V電池四枚，自有；
○ 維修線，淘寶購得，20米價格2元（圖中黑色圈的那個。就是很細的漆包線，當電線用）；
○ 排針3P，淘寶購得，40P價格0.25元（上圖中沒有）；
○ 40歐電阻一枚，自有，購買的話100枚1元（上圖中沒有，調試過程中發現需要降壓，不然低電平不夠低，不亮的點會有漏光）
[page]

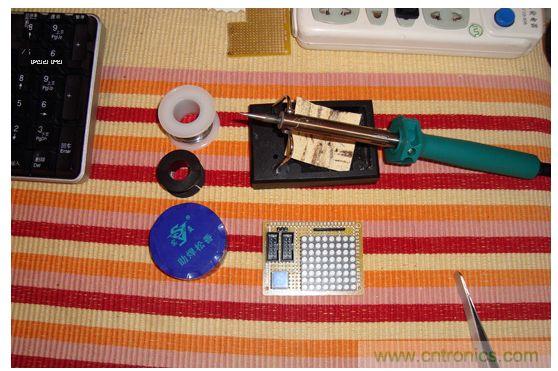

必備工具：
● PC機；
● 電烙鐵；
● 焊錫；
● 松香；
● 萬用表；
● 鑷子
調試用：
● 單片機開發板（兼燒錄器）170元；
● 面包板4元；
● 面包線70條6.5元；
● 杜邦線（彩色排線）40條6元
2、在仿真軟件上搭建原型,寫程序代碼，調試。
● 仿真實驗原理圖。
● 我使用的是proteus，點擊 這里 下載源代碼包，里面有仿真實驗文件(.dsn)。如果你直接下載我的實驗源代碼包，此步驟就可以省略，直接燒錄martrix_pure.hex到單片機里就可以了。
3、用萬用表測量陣列的引腳，確定接線方式。
● 如果你買的也是1588abeg的話，上圖是我量好的說明書。
● 如果你使用萬用表的二極管檔來量這個陣列的話，vcc表示紅表棒，gnd表示黑表棒。萬用表的表棒接觸到相應的管腳的時候，選中的某行某列就會亮起來。陣列顯示通常是使用行掃描或列掃描。形象點解釋掃描：假設先給陣列右上角的1接上vcc，然后，為左上角1到8腳分別接上vcc和gnd。如果接的是gnd，那和vcc就型成了回路，第1行的某個點這亮了起來。這個過程叫掃描一行。接下去掃描第2行，第3行··· 如果一秒鐘超過30次全屏掃描的話，人眼就能看到靜止的圖象了。因為買到的陣列和仿真器里的陣列轉了90度，所以實質上，本實驗使用的是列掃描。^_^
● 如果你買的陣列是帶說明書的，此步驟可以省略。
[page]
4、選擇一個最順眼的方式擺放元件。
● 把元件都堆到板子上，布一下局，看怎么排放比較漂亮。
5、對照仿真實驗的原理圖，用線焊接。

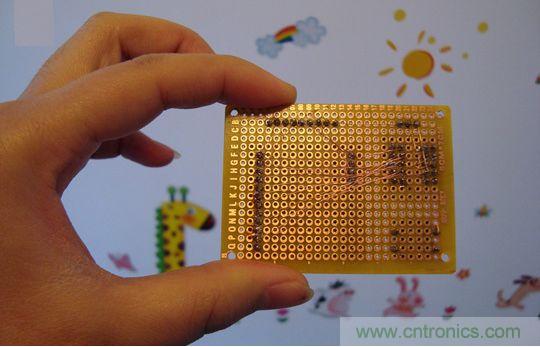

● 用老虎鉗把FC線做好，9cm和11cm各做一條。焊接的時候我使用的是線徑0.1mm的電氣維修線，不用刮漆，烙鐵可以直接把漆皮燙掉，直接焊就行了。由于我的布局原因，這里交叉的線非常多。用這種線焊比較困難，肉眼看不出是不是漆皮被燙掉了，一不當心就會把兩根線短路在一起了。你可以選擇使用帶皮的電線，或直接使用FC排線來焊接，以免象我這樣。焊了好久才算成功。（或者把那兩個FC頭子放到下圖左邊，線的情況就會好很多了。我在焊線前，先把元件都焊在板子上了，沒法拆下來，只能硬著頭皮焊了。）
[page]
6 、連上開發板，為單片機燒錄程序，調試。
● 如果你燒錄我的hex文件，你可以省略調試步驟，直接燒錄就可以了。
● 如果你沒有51開發板，沒關系，淘寶上買一條USB轉232線，接上原件清單里的這個最小系統，使用STC公司官方的燒錄程序就可以直接燒錄了。由于仿真軟件里的原件電氣性能都是無窮強大的（不會擊穿，沒有漏洞電壓，低電平是絕對的0，高電平是標準的3.3或5V），所以在實際應用的時候，需要計算LED的壓降，加一些外圍元件。另外調試的時候還可能發現其它問題，然后，修BUG吧。
[page]

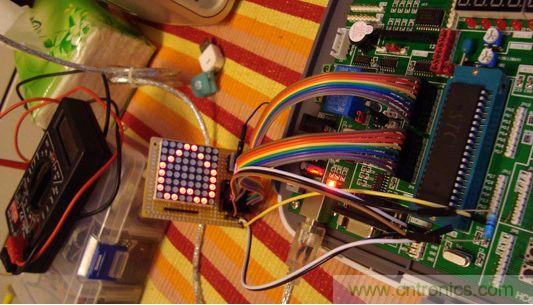

● 調試連接杜邦線的時候，推薦使用 棕1紅2橙3黃4綠5藍6紫7灰8白9黑0 的順序接線，這樣方便查看。色環電阻電感也是按這個色碼順序排列的。
● 程序燒錄后會自動執行，看，漂亮的圖顯示出來了。調試后我發現電源上要串一個40歐的電阻進行壓降，下圖右下角一個藍色的電阻，是42歐。原理圖里我已經補上啦。

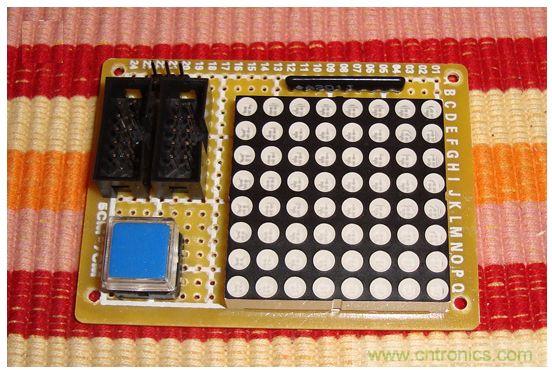

7 、把單片機從開發板上拿上來，插在小系統上，完成。
● 板子上多了一個42歐的電阻，原料清單里有，上面的圖片里都沒有。
完成啦！
