【導讀】什么是波形？波形就是物理量如電壓電流隨時間變化的數值用坐標圖表示出來，看波形的形狀就能很容易判斷電路的工作狀態。但是業內有很多的朋友，可以做出不錯的燈，要講出道理就有點難度了，同時也有很多新手上路，調試確是難題，今天電子元件技術網就帶大家學習如何測量識別節能燈波形。
第一個波形是：

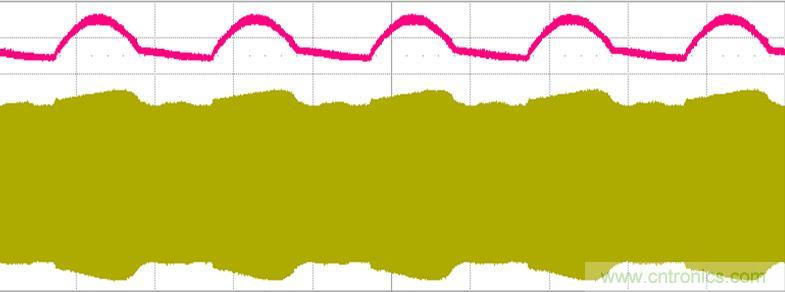

節能燈工作時線電壓和燈電流的關系波形，紅色的是電解電容兩端的電壓波形，黃色的是燈電流波形！
測量儀器：力科示波器
測量方法：用電壓探頭接在電解兩端，用電流探頭套在燈管的一端，同時看二者的波形。
我們可以看到：燈電流的跟著線電壓走，燈電流的峰值和有效值的比值就是波峰比，線電壓的波動大，燈電流的波動也大，為了減少燈電流的波動，也就是波峰比，那么就必須減少線電壓的波動，也就是紋波！
紅色的電壓波形上升時，電解電容在充電，下降時在放電！
示波器可以顯示燈電流的有效值，我們按照這個有效值來調整燈管的電流！
調節的元件是：主要的就是諧振電感！
[page]

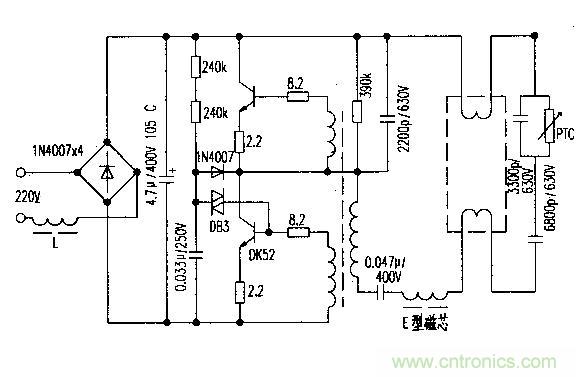

電路以這個電路圖為例，為了節約時間，我就不另外畫電路圖了，節能燈的電路大同小異！特殊改動的地方我另外畫部分電路圖！

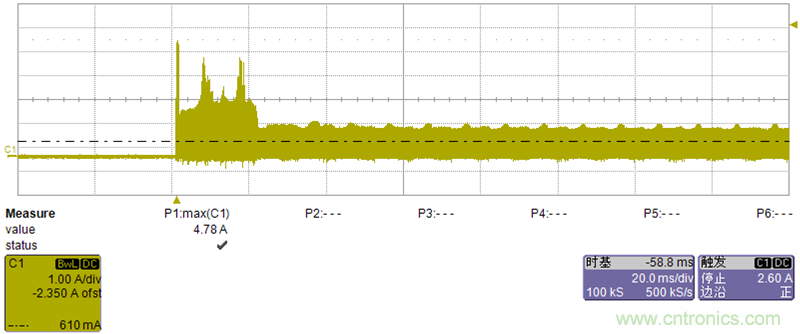

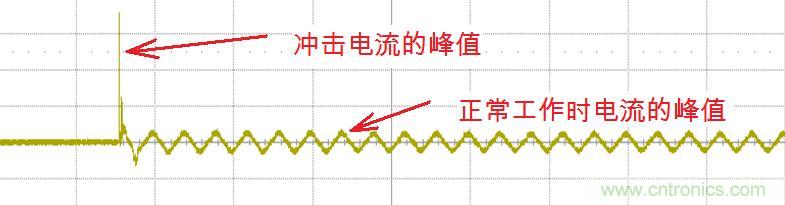

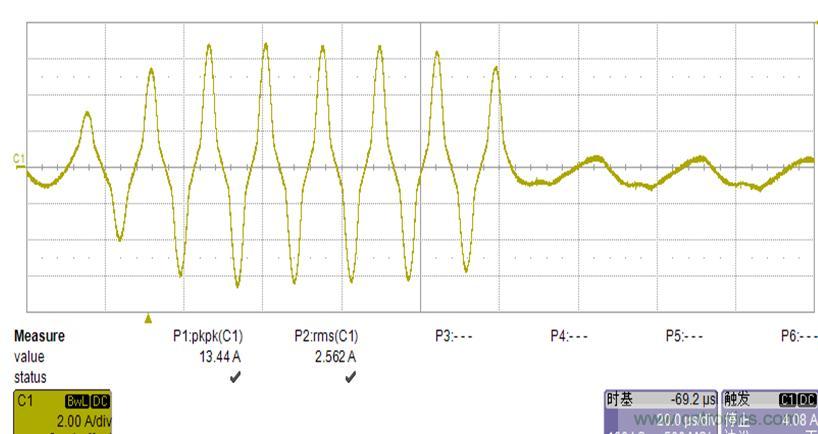

第二個波形是：在啟動的一剎那，輸入電源線上沖擊電流的波形！我們可以看到，在開機的瞬間，峰值電流比正常工作的電流大很多倍！
測試方法：用示波器的電流探頭套在電源線的其中之一端，用單觸發的功能，測得開機瞬時的電流，這個電流也是開機時給電解電容的最大充電電流！這個電流值在做工程使用時，提供給施工方，作為選擇導線截面積的參考數據！還可以提供給電解電容廠家做使用條件參考！
[page]

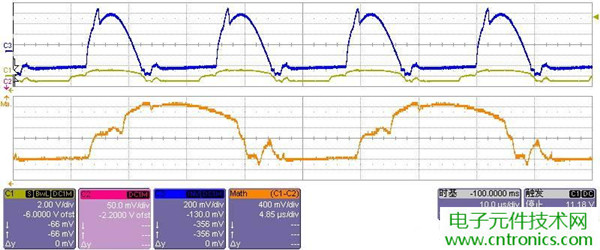

這是電感在燈啟動時的電流波形，啟動后，電流的數值大大減小，這也是三極管的峰值電流數值，如果數值超三極管的安全范圍，將會燒壞三極管的！很多工程師不知道，燒了三極管就怪三極管廠家的質量不好，冤枉了三級管廠家、換一家三極管廠家照樣燒，三極管廠家敢怒不敢言，還在自己的身上找毛病。
需要說明的是，這個電感已經飽和了，正確的波形應該是正弦波，而這個是有尖峰的，在尖峰形成的時刻，就是轉彎的地方，就是電感開始飽和的時刻！用紅色肩頭指出，每個周期都一樣！
電感如果飽和過深，就造成飽和后三極管沖擊電流過大，如果三極管的電流余量不足，就會在啟動時燒三極管，所以很多公司的產品用大一號的三極管來增加可靠性，就是這個道理！
[page]
下面請大家看看沒有飽和的啟動電感的電流波形?？梢钥吹剑娏髟诰鶆蜃兓瑳]有突變或突然升高的現象！

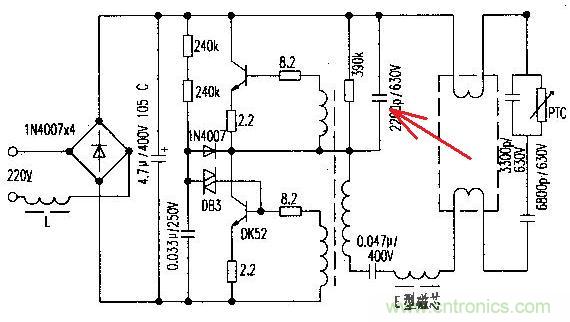

貼上續流電容的波形，紅色箭頭所指的就是所謂的續流電容！

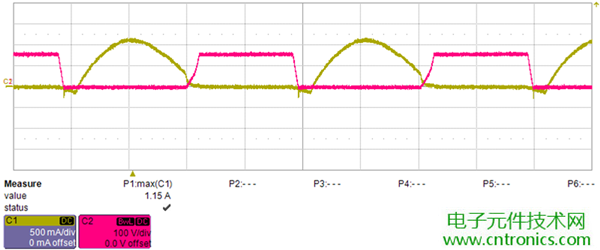

黃色的就是續流電容的電流波形，紅色的是下管CE間的電壓波形！
大家可以發現這個電容在三極管開通和關閉的瞬間才起作用的！因為在此時才有充放電的電流存在。
這里有朋友會問：紅色箭頭所指的電阻有什么作用？為什么需要這個電阻？取下這個電阻，好像電路也能工作？
這是為了在關燈后放掉電容里多余的電，在工作中由三極管導通時充放電，關燈后，如果電容有電，在短時間再次開燈時，電容里面有多余沒有放完的電，電容在啟動的周期就會失去充放電作用，可能會對三極管有較大的沖擊，嚴重時導致損壞三極管！這個電阻就是這個作用。

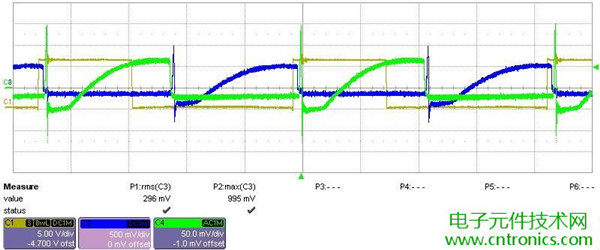

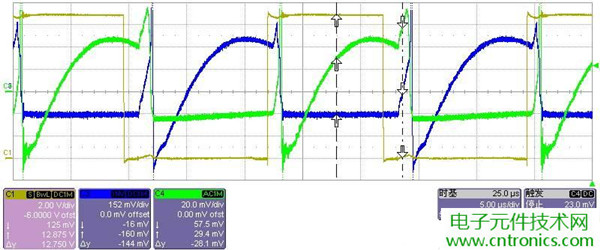

黃色的是初級電流的波形，其他兩個是次級電壓波形。
從左向右數的第一組箭頭所指之處是進入飽和點，大家可以看到黃色的電流向反方向逐漸增大，進入保護點后，藍色的和綠色的次級線圈的電壓波形幾乎是0了，說明變壓器已經沒有耦合了，已經進入了飽和區了，次級沒有電壓，意味著三極管沒有驅動信號，考問大家一下，這時兩個三極管處于什么狀態？
[page]

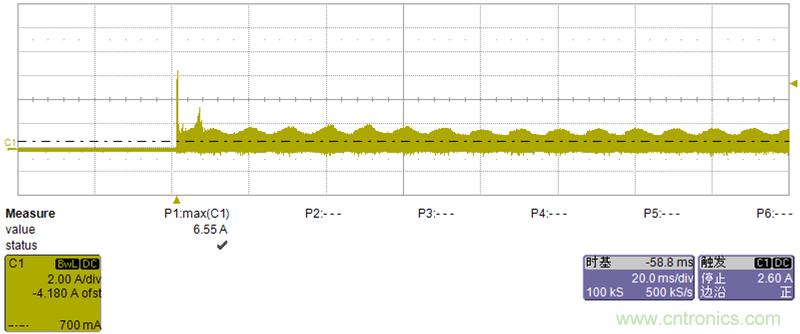

這是在啟動的時候抓的三極管的電流波形，大家可以看到，在啟動的一剎那，通過三極管的電流的值很大，等燈亮了以后，電流就小了，問大家一個問題，在啟動時，為什么三極管電流很大?為什么三極管的電流上有紋波調制的？哪里來的？這是由于剛啟動燈管沒擊穿處于諧振狀態所以電流大，有紋波是整流后電解兩端電壓的高低起伏所致。
這也是三極管集電極電流的波形，這個波形和前一個有什么不同？為什么有這些不同的？簡單點說就是前一個波形是沒有加預熱電路時，后一個是加了預熱電路。
讓我們繼續三極管的波形：主要是集電極電流和電壓的波形！
這是線電壓過低時的三極管的波形！
這里加上了EB結的電壓波形。
下面是一組三極管的錯誤波形，需要進行再調試電路參數的波形！
