【導讀】開關電源的質量直接影響到產品的性能及其安全可靠性。電源測試項目多，計算量大，統計繁瑣等問題一直困擾著工程師們，本文將對開關電源的幾個重要測試項目進行講解。
示波器電源測試分析主要實現使用示波器來對電源(開關電源)進行相關測試，提高電源開發人員的工作效率，方便對電源模塊進行測試。主要涉及開關電源(AC/DC)有關測試。
在大多數現代系統中，流行的DC電源結構是開關電源(SMPS)，這種電源因能夠高效處理負載變化而聞名。典型SMPS的電源信號路徑包括無源元件、有源元件和磁性元件。SMPS最大限度地減少了有損耗的元件的使用量，如電阻器和線性模式晶體管，重點采用(在理想條件下)沒有損耗的元件，如開關式晶體管、電容器和磁性元件。其主要構成如圖1所示。

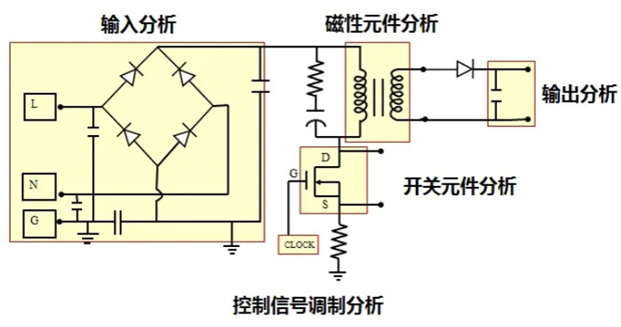

圖1 開關電源原理圖
開關電源的測試參數主要包括輸入端分析、輸出端分析、磁性元件分析、開關器件分析、調制分析、環路分析等，如下圖2為示波器進入電源分析測試界面后，對應各個測試功能的測試項目。

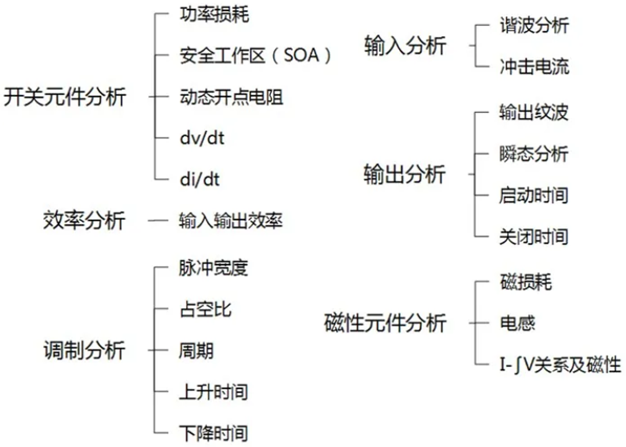

圖2 電源分析項目
輸入端分析——諧波測試
由于電源諧波的產生會增大電源系統的諧波損耗，降低電源利用率，使電源端負載等設備過載運行，縮短使用壽命，也有可能發生諧振現象，導致各個器件因電流過大或電壓過大而損壞等，所以對諧波的參數測試和分析就至關重要了。
ZDS3000系列以上的示波器可根據IEC61000-3-2測試0-40次電流諧波有限值，按對諧波電流的限制，設備可被分為ABCD四類，并支持諧波有效值導出報表，示波器諧波測試界面如下圖3所示。

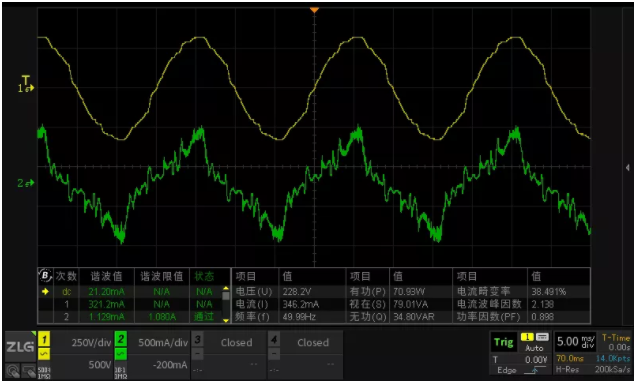

圖3 電流諧波測試界面
次數：諧波次數是范圍是0~40。
諧波值：用于顯示某次電流諧波分量的有效值，使用統一的單位，單位由最大值動態決定。
諧波限值：諧波限值根據IEC 61000-3-2的 A、B、C、D 類標準動態計算得到的限值，選擇的類別不一樣將得到不一樣的電流限值。
狀態：該狀態用于顯示與標準比較后的結果。
輸出端分析——輸出紋波
輸出紋波主要指輸出的直流中的交流成分，在電路的頻率和開關的頻率都有可能產生紋波。在一些設備中對這些紋波非常敏感，所以必須對電源輸出的紋波進行測量，一般紋波大小為mV，采用峰峰值表示。
示波器電源分析功能中有快捷測試輸出紋波的選型，通過Analyze進入選擇輸出紋波，設置好配置即可快捷得出輸出紋波參數，并支持導出報表。

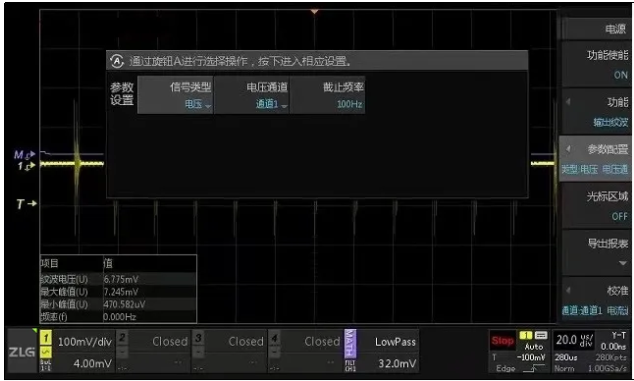

圖4 輸出紋波測試界面
開關元件分析——開關損耗測試
開關電源的開關器件總是工作在打開或關閉狀態，可以提供更高的效率。理想情況下，開關器件打開和關閉是沒有損耗的但現實情況中，開關器件工作是存功率損耗的。主要包括開關損耗，傳導損耗。如下圖5所示。

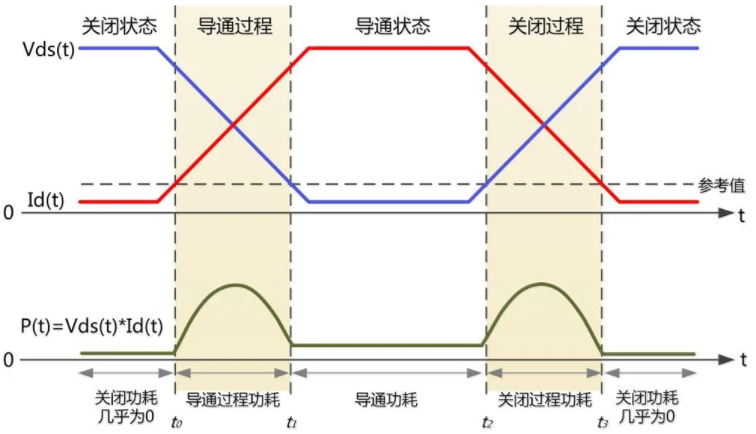

圖5 實際開關損耗
針對功率損耗主要計算主要包括三部分之和：
導通過程損耗+關閉過程損耗+導通損耗
Ploss = Pon + Poff + Pcond

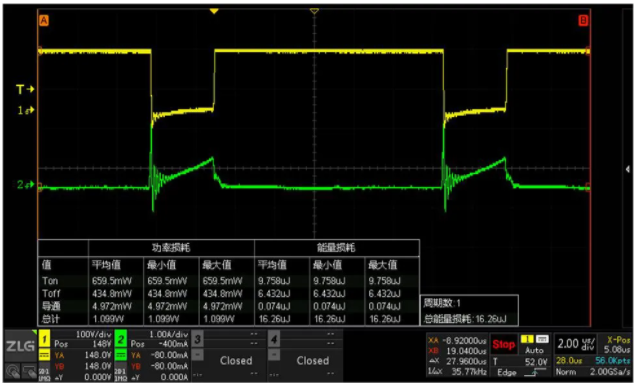

圖6 開關損耗測試界面
值：該行結果為當前樣本的計算結果；可做最終結果的參考值。
最大值、最小值和平均值：統計結果，可以使用Clear進行清除并重新開始統計。
功率最大統計項(P)：瞬時功率最大值.
能量最大統計項（E）：與瞬時功率對應的能量，其時間是一個采樣間隔。
功率平均值統計項(P)：整個樣本平均功率。
除開關損耗測試外，還有可用于來料檢測或驗證開關器件性能利用率的SOA（安全工作區），動態開點電阻及dv/dt,di/dt等分析功能，后續文章會一一詳細介紹。
調制模塊分析
調制分析用于電源控制環路的測量。調制分析通常用于表征從直流輸出到開關晶體管選通端脈寬調制 (PWM) 的反饋，以實現動態的電壓調節。
對于調制分析，主要涉及以下幾個方面的測試分：脈沖分析、占空比、周期、頻率、上升時間和下降時間。
由于展開詳細介紹需要花費大量篇幅，待小編日后與各位看官細細道來。
磁性分析
無源元件是指不放大信號或開關信號的元件。電源采用全系列無源元件，如電阻器和電容器，但從測量角度看，主要重點要放在磁性元件(磁性器件)上，特別是電感器和變壓器。電感器和變壓器都由外面纏著幾圈銅線的鐵芯組成。
電感器的阻抗會隨著頻率提高而提高，對較高頻率的阻擋作用要高于較低頻率，因此適合濾波電源輸入和輸出上的電流。
有助于確定電源性能的部分指標包括：
● 電感
● 功率損耗(磁性元件)
● I-∫V 關系以及磁性屬性
為了計算這些數據，需要設置磁性元件有關參數，首先必須確定使用的單位 SI 或者 CGS， 根據單位的不同，其參數的配置和范圍略有不同。需要配置的參數有：
S -- 線圈橫截面上
L -- 平均磁路長度
V -- 磁芯體積
電源使用電感器作為能量貯存設備、濾波器或變壓器。作為變壓器時，電感器可以幫助保持開關式電源中的振蕩。設計人員需要監測這種設備在工作條件下的行為。電感值取決于電流和電壓來源、激發信號、波形和工作頻率。

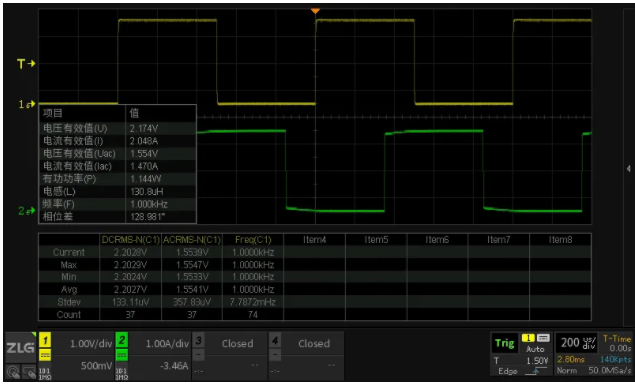

圖7 磁性分析測試界面
