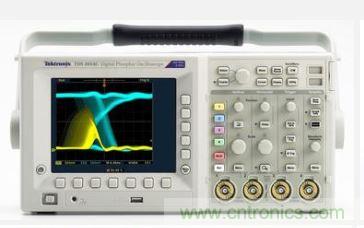

【導讀】測試工程師在使用數字示波器的時候總是會出現各種各樣的問題，特別是剛?cè)腴T的菜鳥級別的工程師，那么有沒有好的方法幫大家快速找出問題和解決方法呢？當然，小編為大家總結了數字示波器在使用中的各種廠家問題，有需要的可以對照瞅瞅！
1、如何測量直流電壓?
答：需要設置耦合方式為直流，根據大概的范圍調節垂直檔位到一個合適的值，然后比較偏移線跟通道標志的位移。
2、用戶反應測量220V市電的時候幅度超出屏幕范圍?三相電源的相位差如何測?
答：DS5000系列最大輸入峰峰值電壓是400V，根據有效值換算峰峰值公式220V市電超過了400V峰峰值，幅度超出屏幕范圍正常現象。用示波器測量三相電源相移的時候，可以設置觸發源為市電，并使用一通道先測A-B波形，然后存儲為參考波形，再使用探頭連接B-C，這時可以測量出相移。
3、什么是混淆抑制作用?
答：混淆是指示波器采集的頻率低于實際信號最大頻率的2倍采集產生的一種狀況。混淆抑制是為了防止混淆的產生而專門設計的，混淆抑制可判別信號的最大頻率，并以2倍的最大頻率采集信號。
4、如何捕捉非周期性的信號?
答： ①、設定觸發電平至需要的值。 ②、點擊主控按鈕SINGLE，機器開始等待，如果有某一信號達到設定的觸發電平，即采樣一次，顯示在屏幕上。利用此功能可以輕易捕捉到偶然發生的事件，例如幅度較大的突發性毛刺：將觸發電平設置到剛剛高于正常信號電平，點擊SINGLE按鈕，則當毛刺發生時，機器自動觸發并把觸發前后一段時間的波形記錄下來。拖動觸發位置標志線可以得到不同長度的負延遲觸發，便于觀察毛刺發生之前的波形。
5、如何觀察低壓直流電源的噪聲?
答：①、連接示波器探頭于通道A1(或A2)與被測點之間。 ②、設定觸發源(Trigger Source)為A1或A2(必須與實際被測信號輸入的通道一致)。 ③、點擊A1或A2按鈕，選定耦合方式為AC(交流)耦合。 ④、調節采樣速率及垂直靈敏度，直至得到滿意的顯示。
6、DS5000示波器的獲取方式可應用在哪些場合?
答：觀察單次信號請選用實時采樣方式，觀察高頻周期性信號可以選用等效采樣方式。希望觀察信號的包絡避免混淆，請選用峰值檢測方式。期望減少所顯示信號中的隨即噪音，請選用平均采樣方式，平均值的次數可以選擇。觀察低頻信號，選擇滾動模式方式。希望顯示波形接近模擬示波器效果，請選用模擬獲取方式。
7、觸發和波形采集的關系如何?
答：針對不同類型的示波器，示波器不同的捕獲方式，觸發和波形采集的關系不同。如果是采樣示波器或?qū)崟r示波器的等價時間采樣模式，一個波形的采集需要多次觸發完成的。針對實時示波器的實時采樣模式，觸發一次，波形肯定會采集一次，不觸發，波形也可能采集，這就是觸發的AUTO模式。(有三種觸發模式，一種是AUTO，不觸發，波形也會刷新，但波形在屏幕上會不穩定，另一種是NORMAL，只有觸發才刷新，最后一種是SINGLE，第一次觸發捕獲波形，以后就不在捕獲波形了。)。
[page]
8、RIGOL產品保存波形后的數據能自動生成EXCEL表?
答：能。Ultrascope軟件能夠把下載后波形數據自動保存為Excel表的文件格式。RVO虛擬儀器在軟件里沒有自動生成Excel表的功能，但是我們提供一個轉換工具(在RIGOL的官方主頁有免費下載，軟件名稱：DatKit for RVO3000&4000 Series)。利用這款工具可以把RVO保存為“*.dat”文件格式轉換為“*.txt”的文本文件格式，修改txt為xls即可將數據保存在Excel表上。
9、采集信號后，畫面中并未出現信號的波形。怎么處理?
答：可以按照下面步驟檢查處理： 1. 檢查探頭是否正常接在信號連接線上; 2. 檢查信號連接線是否正常接在BNC(即通道連接器)上; 3. 檢查探頭是否與待測物正常連接; 4. 檢查待測物是否有訊號產生(可將有訊號產生的通道與有問題的通道接在一起來確定問題所在)。 5. 再重新采集信號一次。
10、毛刺/脈寬觸發的應用場合有那些?
答：毛刺/脈寬觸發一般有兩種典型應用場合，一是同步電路行為，如利用它來同步串行信號，或?qū)τ诟蓴_非常嚴重的應用，無法用邊沿觸發正確同步信號，脈寬觸發就是一個選擇;另一是用來發現信號中的異常現象，如因干擾或競爭引起的窄毛刺，由于該異常是偶發顯現，必須用毛刺觸發來捕獲(另一種方法是峰值檢測方式，但峰值檢測的方法有可能受其最大采樣率的限制，同時，一般是能看，不能測)。若被測對象的脈沖寬度是50ns，而且該信號沒有任何問題，也就是說，沒有因干擾，競爭等問題引起的信號畸變或更窄的，用邊沿觸發就可同步該信號，無需使用毛刺觸發。
11、選擇示波器時，一般考慮最多的是帶寬。在什么情況下要考慮采樣速率?
答：取決于被測對象，在帶寬滿足的前提下，希望最小采樣間隔(采樣率的倒數)能夠捕捉到您需要的信號細節。業界有些關于采樣速率經驗公式，但基本上都是針對示波器帶寬得出的，實際應用中，最好不用示波器測相同頻率的信號。若您在選型，對正弦波，選擇示波器帶寬是被測正弦信號頻率的3倍，以上，采樣率是帶寬的4到5倍，實際上是信號的12到15倍，若是其它波形，要保證采樣率足以捕獲信號細節。若您正在使用示波器，可透過以下方法驗證采樣率是否夠用： 將波形停下來，放大波形，若發現波形有變化(如某些幅值)，采樣率就不夠，否則無礙。也可用點顯示來分析，采樣率是否夠用。
12、在使用示波器時如何消除毛刺?
答：如果毛刺是信號本身固有的，而且想用邊沿觸發同步該信號(如正弦信號)，可以用高頻抑制觸發方式，通常可同步該信號。如果信號本身有毛刺，但想讓示波器慮除該毛刺，不顯示毛刺，通常很難做到。可以試著使用限制帶寬的方法，但不小心可能也會把信號本身慮掉一部分信息。若使用邏輯分析儀器，一般來說，使用狀態采集的方法，有些在定時方式下采集到的毛刺，就看不到了。
13、DS5000示波器的各種觸發的應用，比如說邊沿觸發，脈寬觸發和視頻觸發，它們各適合測那種信號?
答：邊沿觸發，可設觸發電平，上升沿或下降沿。邊沿觸發也稱為基本觸發。 脈寬觸發，可根據脈沖寬度來確定觸發時刻。可以通過設定脈寬條件捕捉異常脈沖。 視頻觸發，即可在NTSC，PAL或SECAM標準視頻信號的場或行上觸發。
14、使用DS5000系列的示波器，怎樣將一次性隨機出現的信號完整的捕捉并保存下來，然后重顯分析?
答：如果測的所謂隨機信號為一個單次信號，那么只要設置與該信號相匹配的垂直和水平刻度，調整好觸發電平，使用單次觸發等待信號出現即可，然后利用STORAGE的存儲類型的波形保存功能即可將捕獲的波形存儲，需要重顯保存的波形，只需將波形調出就能重顯分析了。
15、為什么波形存儲已經存儲了設置，還要存儲設置有什么用?
答：首先，兩者最主要的區別是波形存儲占據的存儲空間要比設置存儲空間要大的多，因此以存儲器的空間和成本考慮，就需將兩者分別保存。其次，兩者的調出上也存在差別。波形調出示波器處于STOP狀態，設置調出時不改變保存的運行狀態，可方便直接觀測波形。
