【導讀】可穿戴設備已經成為普及，在醫療器械的推廣方面也取得卓越的成績。例如本文將要介紹的可穿戴型血壓計，通過壓力傳感器監測血壓，隨時檢測人體血壓，是居家旅行必備的好幫手。

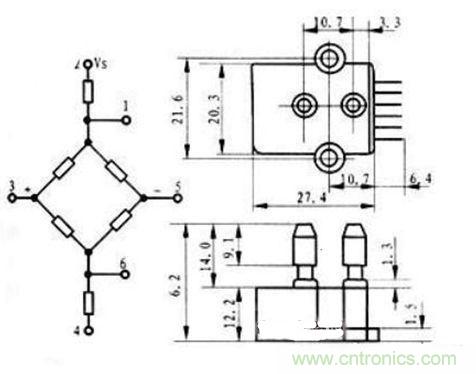

BP01 型壓力傳感器是為監測血壓而專門設計的，主要用于便攜式電子血壓計。它采用精密厚膜陶瓷芯片和尼龍塑料封裝，具有高線性、低噪聲和外界應力小的特點；采用內部標定和溫度補償方式，從而提高了測量的精度、穩定性以及可重復性，在全量程范圍內，精度為±1%,零點失調不大于±300μV。
圖1
圖2

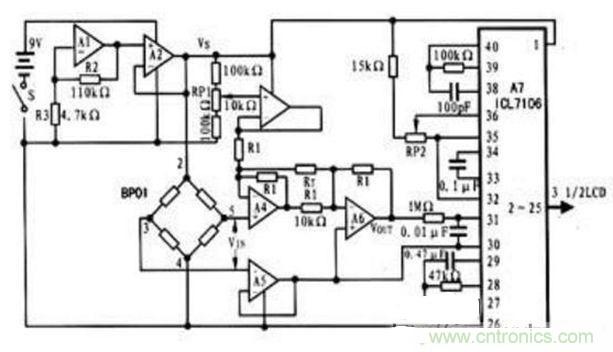

前置處理電路：前置處理電路由A3~A6四個運算放大器組 成，其中A3構成失調偏置電路以對電路失調進行補償；A5構成跟隨器，用于對壓力傳感器BP01的輸出信號進行隔離緩沖；A4、A6構成放大電路，其增益 AV由下式?jīng)Q定AV=1+（R1/RT） 若忽略失調，前置處理電路的輸出電壓Vout為： Vout=2（1+R1/RT）VIN 式中：VIN為壓力傳感器BP01的輸出電壓。
顯示電路：顯示電路選用三位半的顯示驅動器。工作時，壓力傳感器BP01的輸出經前置處理電路放大后，由顯示驅動電路來驅動LCD,以讀出測量的血壓值。
調試方法：零壓輸出調整 在零壓輸出時，調整失調電位器RP1,在血壓計的顯示值為000.0時，即可認為完成了零壓輸出調整。
