1 指針式萬用表檢測電容
1.1 固定電容的檢測
（1）容量在0.01 pF以上固定電容的檢測
將指針式萬用表調至R×10k歐姆擋，并進行歐姆調零，然后用萬用表的紅、黑表筆分別接觸電容的兩個引腳，觀察萬用表指針的變化，如圖1所示。
如果表筆接通瞬間，萬用表的指針向右微小擺動，然后又回到無窮大處，調換表筆后，再次測量，指針也向右擺動后返回無窮大處，則可以判斷該電容正常；
如果表筆接通瞬間，萬用表的指針擺動至“0”附近，則可以判斷該電容被擊穿或嚴重漏電；
如果表筆接通瞬間，指針擺動后不再回至無窮大處，則可判斷該電容漏電；
如果兩次萬用表指針均不擺動，則可以判斷該電容已開路。
（2）容量小于0.01 pF的固定電容的檢測
檢測10pF以下的小電容時，因電容容量太小，故用萬用表進行測量，只能檢查其是否有漏電、內部短路或擊穿現象：測量時選用萬用表R×10k擋，將兩表筆分別任意接電容的兩個引腳，阻值應為無窮大。如果測出阻值為零，則可以判定該電容漏電損壞或內部擊穿。

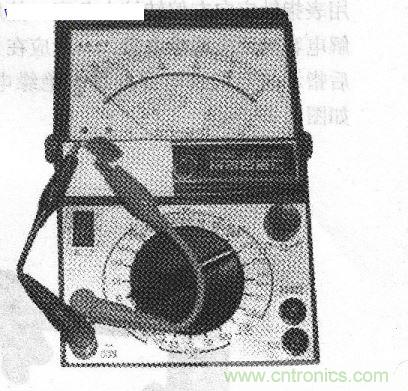

圖1 檢測0.01 p，F以上的固定電容

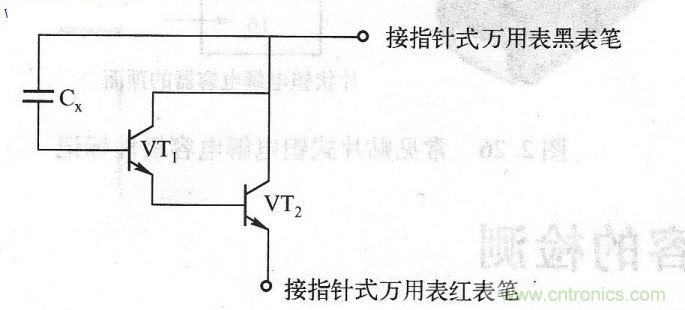

檢測10pF～0.01 ；tF固定電容可采用如下方法。將萬用表調至R×10k擋，選用兩只卩值大于100的三極管3DC6（或9013）組成復合管，其電路原理圖如圖2所示。利用復合管的放大作用，把被測電容的充電電流予以放大，以增大萬用表指針的擺動幅度。將被測電容接于復合管的基極b與集電極c間，萬用表的紅、黑表筆分別與復合管的發射極e和集電極c相接。如果萬用表的指針微擺動后返回至無窮大處，則說明電容正常；如果指針不動或不能返回至無窮大處，則說明電容已損壞。在測試操作時，特別是在測量較小容量電容時，要反復調換被測電容引腳接觸兩點，以明顯地看到萬用表指針的擺動。
圖2 復合管構成的測試電路原理圖
[page]
1.2 電解電容的檢測
電解電容的容量較一般固定電容大得多，測量時，針對不同容量選用合適的量程。一般情況下，1～47 pF間的電容，可用R×1k擋測量；大于47 ptF的電容可用R×100擋測量。電容容量越小，電阻擋倍率選擇應越大。測量前應讓電容充分放電，即將電解電容的兩根引腳短路，把電容內的殘余電荷放掉。可以用萬用表表筆將電容兩引腳短路，電容放電方法示意圖如圖3所示。大容量電容須用螺絲刀金屬部分放電。
電容充分放電后，將指針萬用表的紅表筆接負極，黑表筆接正極。在剛接通的瞬間，萬用表指針應向右偏轉較大角度，然后逐漸向左返回，直到停在某一位置。此時的阻值便是電解電容的正向絕緣電阻，一般應在幾百千歐姆以上。調換表筆測量，指針重復前邊現象，最后指示的阻值是電容的反向絕緣電阻，應略小于正向絕緣電阻。電解電容的檢測示意圖如圖4所示。
圖3 電容放電方法示意圖
圖4 電解電容的檢測示意圖
在上述測量中，如果測量時萬用表指針不動，則說明電容容量消失或內部斷路；如果電容的正、反向絕緣電阻很小或為零，則說明電容漏電流大或內部短路，不能再使用。
對于正、負極標志不明的電解電容，可利用測量絕緣電阻的方法加以判別，即先用萬用表的兩支表筆接觸電容兩只引腳，測量電容的絕緣電阻。調換表筆后再次測量，數值大的為正向絕緣電阻，這時黑表筆接的是電容的正極。
[page]
1.3 可變電容的檢測
可變電容容量通常都較小，主要是檢測電容動片和定片之間是否有短路情況。
①用手緩慢旋轉轉軸，應感覺十分平滑，不應有時松時緊甚至卡滯的現象。將轉軸向前、后、上、下、左、右各方向推動時，轉軸不應有搖動。
②轉軸與動片之間接觸不良的可變電容，不能繼續使用。
③將萬用表置于R×10k擋，一只手將兩支表筆分別接可變電容的動片和定片的引出端，另一只手將轉軸緩慢來回轉動，萬用表的指針都應在無窮大處不動。如果指針有時指向零，則說明可變電容動片和定片之間存在短路點；如果旋到某一角度，萬用表讀數不是無窮大而是有限阻值，則說明可變電容動片和定片之間存在漏電現象。
2 數字式萬用表檢測電容
指針式萬用表只能檢測電容的好壞（小容量電容的斷路性故障不宜判斷）以及大致估測電容的大小，不能準確測量電容容量大小，電容的電容量通常需要電容表、數字式萬用表以及專用的電容測量儀器來測量。用數字式萬用表測量電容的電容量時需注意，并不是所有電容都可測量，要依據數字萬用表的測量擋位來確定。有的數字式萬用表有多個電容測量擋位，可以測量2nF～2；tF的電容，有的可測量⒛nF～⒛0ctF的電容，而有的數字式萬用表只有一個⒛0ptF的電容測量擋位。
使用數字式萬用表測量電容的電容量時，將數字式萬用表置于電容擋，根據電容量的大小選擇適當擋位，待測電容充分放電后，將待測電容直接插到測試孔內或兩表筆分別直接接觸進行測量。數字式萬用表的顯示屏上將直接顯示出待測電容的容量。數字式萬用表測量電容示意圖如圖5所示。

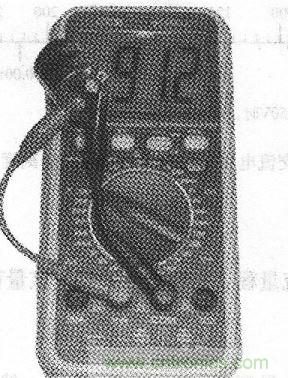

圖5 數字式萬用表測量電容示意圖
如果顯示的數值等于或十分接近標稱容量，則說明該電容正常；如果待測電容顯示的數值與標稱容量相差過大，則查看其標稱容量是否在萬用表的測試范圍之內，如果超出萬用表的測量范圍，可更換有適當量程的萬用表再進行測量，更換萬用表后再測量若還是相差過大，則說明待測電容已變質，不能再使用；如果待測電容顯示的數值遠小于標稱容量，則說明待測電容已損壞。
注意：
（1）如果待測電容的電容量超出萬用表測量范圍，則不能用數字式萬用表測量。
（2）數字式萬用表的表筆連接與指針式萬用表的表筆連接方法是相反的，指針式萬用表黑表筆接的是表內電源正極，為表內電流流出端；數字式萬用表的紅表筆接表內電源正極，為表內電流流出端。電容充分放電后將萬用表紅表筆接電解電容正極，黑表筆接電解電容負極可測出正向絕緣電阻。反之，萬用表紅表筆接電解電容負極，黑表筆接電解電容正極可測出反向絕緣電阻。
[page]
3 萬用表電壓法檢測電容
用交流電壓法也可以檢測電容器，某些萬用表帶有此功能，如FM50型萬用表。下面以FM50型萬用表為例，其檢測方法如下。
萬用表的刻度盤上有交流電壓與電容容量相對應的刻度，如圖6所示。

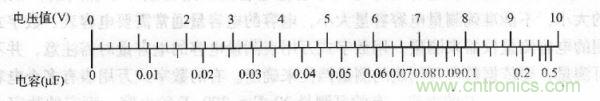

（a）交流電壓為10V時，電壓與容量的對應值

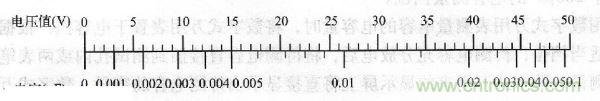

（b）交流電壓為50V時，電壓與容量的對應值
（c）交流電壓為250＼1時，電壓與容量的對應值
圖6 萬用表刻度盤上交流電壓與電容容量相對應的刻度
3.1 選擇量程
根據電容器上的耐壓值，合理選擇交流量程，把轉換開關置于該量程。
3.2 配接交流電源
準備一只調壓型的電源變壓器，選擇與量程相對應的電壓輸出，然后按圖7所示的方法進行連接測量。

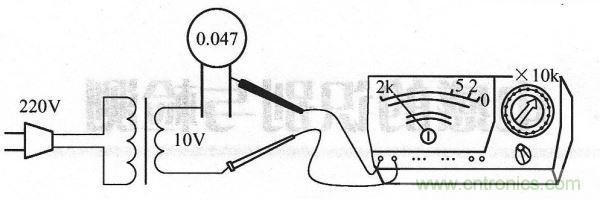

圖7 萬用表電壓法檢測電容
3.3 測量與讀數
交流電源、電容器、萬用表串聯成閉合回路，上電后進行測量。待表針穩定后即可瀆數。
注意：在使用250V交流電源時，一定要注意安全。
