【導讀】隨著社會的發展，人們越來越依賴于電話、網絡等通信手段，但是當地震、泥石流等自然災害事件的發生，現有的傳統常規通信網絡已經明顯無法保障現場的通信，保證及時的指揮救援。應急通信系統的反應能力和處理效率是緊急意外發生時降低損失的決定性因素之一。
2014年8月，云南昭通市魯甸縣發生6.5級地震，由于此次地震破壞性極強，給當地帶來重大破壞的同時，也給災后救援帶來了極大地困難，為了提前預防災情或是災害發生后及時展開救災工作，建設一套全省的應急無線通信系統十分有必要。
應急無線通信是指在出現自然的或人為的突發性緊急情況時，政府部門綜合利用各種通信資源，保障救援、緊急救助和必要通信所需的通信手段和方法，是一 種具有專用性、特殊性的通信機制。一個快速響應、全面高效的應急通信系統是降低損失的決定性因素之一。應急無線通信系統采用全數字化處理技術，保證了系統 的先進性、可靠性以及保密性，能夠實現快捷、暢通、清晰的音視頻通信。
隨著社會的發展，人們越來越依賴于電話、網絡等通信手段，但是當地震、泥石流等自然災害事件的發生，現有的傳統常規通信網絡已經明顯無法保障現場的通信，保證及時的指揮救援。
例如2008年5月12日，四川汶川發生8級地震，汶川等多個縣級重災區通信系統全面阻斷，昔日高效、便攜的通信網絡遭受毀滅性打擊而陷入癱瘓。網通、電信、移動和聯通四大運營商在災區的互聯網和通信鏈路全部中斷。四川等地長途及本地話務量上升至日常10倍以上，成都聯通的話務量達平時的7倍，短信是平時的兩倍，加上斷電造成傳輸中斷，電話接通率是平常均值的一半，短信發送遲緩，整個災區霎時成了“信息孤島”。
因此，數字無線通信系統的即時通信是一套保證突發事件發生后信息流通的網絡，承擔著及時、準確、暢通地傳遞第一手信息的“急先鋒”角色，是政府部門正確指揮及時處置的中樞神經。
數字無線通信包含三個層次，即后方應急指揮中心，無線通信網，現場應急指揮中心。其中無線通信網作為核心主干網，肩負著聯通現場指揮中心與后方指揮中心的任務，確?，F場視頻、語音的及時回傳，指揮調令的快速執行。因此，數字無線通信系統在通信內容上應該包括語音和視頻，在通信網絡上應該包括現場指揮網、核心傳輸網及后方指揮網。同時應急通信具有以下特點：
（1）時間不確定
（2）地點不確定
（3）通信容量不確定
（4）網絡制式不確定
海能達應急通信系統能做到迅速布設網絡，兼容多種通信制式，保障重要信息的傳輸，快速有效地指揮，同時確保相關信息的安全。
海能達應急無線通信系統具有以下特性：
小型化，這里的小型化并不是針對常規狀態下的應急通信系統。常規情況下，系統是大區制的、廣泛覆蓋的，基站設備復雜，功能完善，可以滿足工作要求。在特殊情況下，諸如地震、洪水、雪災等破壞性的自然災害面前，基礎設施部分或全部受損，這時的應急通信設備需要具有小型化的特點，以便迅速運輸、快速布設、節約能源；
快速部署，作為專用專網應急通信系統，應該具有能夠快速布設的特點。在可預測的事件面前，通信量激增，為了防止公網癱瘓，要求專網通信設備必須能夠快速搭建現場通信環境；
快速恢復，在應急情景下，IP鏈 路無法隨時有效的進行連接，導致通訊中斷；應急通信系統具有衛星鏈路備份功能,在IP鏈路無法連接的情況下，可使用衛星鏈路進行連接，確保通訊暢通無阻；海能達應急通信系統采用模塊化設計，在設備損毀的情況下可根據設備模塊單元迅速清查問題，給予修復，快速恢復系統的通訊功能。
節能型，由于某些應急場合電力供應不健全，完全依靠電池供電會帶來諸多問題。因此，應急系統應該盡可能地節省電源，滿足系統長時間、穩定的工作；
移動性，指揮調度中心可以隨時接入到應急系統中。指揮調度中心可以達到指揮調度車輛、飛機，小到筆記本電腦、PDA等移動設備，利用無線鏈路遠程監控整個系統；
簡單易操作，應急通信系統要求設備簡單、易操作、易維護，能夠快速的建立、部署、組網。操作界面友好、直觀，硬件系統連接端口越少越好。所有接口標準化、模塊化，并能兼容現有的各種通信系統。
[page]
海能達系統建設方案
海能達無線數字應急數字無線通信系統包括語音指揮調度與視頻傳輸兩個功能模塊組成。其網絡拓撲圖如下所示：
系統建設時可按照固定的無線數字語音系統和移動應急通信指揮系統進行設計。
海能達無線數字語音通信方案
針對日常管理的通信要求，建設多個數字集群基站，各基站間采用有線網絡進行互聯。
建立PDT數字集群后，可實現多種呼叫功能，包括單呼、組呼、全呼等，系統采用雙時隙，在12.5KHz帶寬內可實現雙路通話，相比與模擬通信系統25KHz一路通話來說，頻譜利用率提高了4倍，并且還具有短消息，GPS數據上傳等多種數據業務。該數字集群系統功能強大、可針對客戶的需求靈活配置。
無線語音系統與有線電話系統進行互聯，可實現有線與無線語音互通，指揮中心座席可通過地圖或語音調度軟件一鍵式與無線手臺進行語音通話，無線手臺通過撥號與中心座席人員通話，通話過程全程錄音。

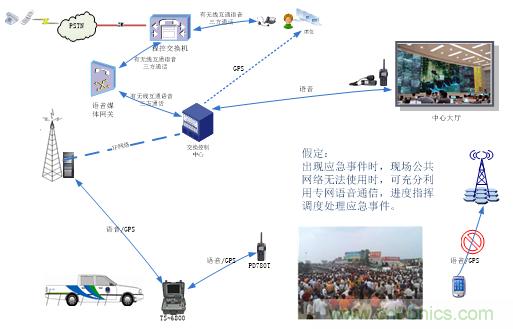

應急事件語音/GPS應用
當出現應急事件時，現場公共網絡無法使用，可充分利用專網語音通信，進行指揮調度處理應急事件。
指揮中心座席可通過有線進行個呼、組呼無線車臺/手臺，可組成三方通話（手機/電話+座席+無線手臺/車臺），保證現場與中心之間指揮調度語音通信。
PDT系統手臺具備GPS定位功能，當公網不能使用時，通過手臺GPS定位可以把現場人員或周邊增援力量的位置信息及時顯示到GIS地理信息系統上，指揮中心可準確、快速進行力量調度及指令下達。

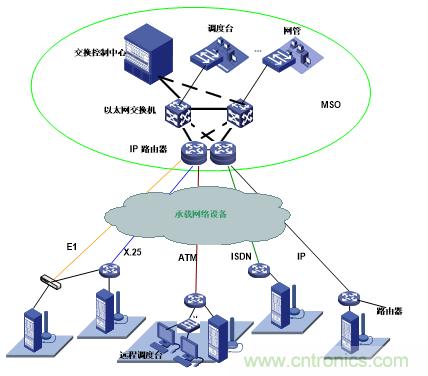

系統的組網十分靈活，可采用多種鏈路方式進行基站間的互聯互通，其網絡拓撲圖如下：
系統網絡拓撲圖
應急通信指揮系統主要完成現場應急指揮通信網的快速組建，實現現場音視頻無線通信、可視化指揮調度，以及與后方指揮中心的實時通信等（可以將音頻與圖像上傳到接收基站，通過有線鏈路回傳至指揮中心，為領導提供指揮決策需要的實時現場圖像）。具體為：
快速組建現場應急指揮通信系統，包括現場臨時指揮部、通信單兵、移動通信車，為現場搶險救援人員提供音視頻指揮服務；做到現場應急指揮通信系統與后方指揮中心音視頻的指揮通信暢通無阻；設備穩定可靠，確保在關鍵時刻設備穩定可靠工作；設備操作簡單，開機即可工作；內置供電設備，可滿足野外作業要求；設備小巧，滿足車載應用和搬移應用。
[page]
功能應用

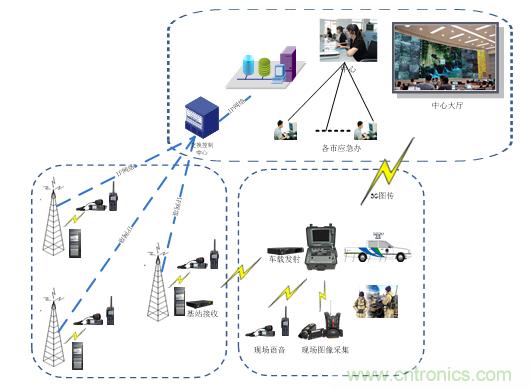

應用場景一：
現場單兵圖像可先傳至應急通信車處，進行現場的可視化調度指揮，同時在現場具備3G網絡的情況下，可將現場圖像通過3G網絡傳至后方指揮中心進行遠程調度指揮。
應急通信指揮系統應用場景圖一
應用場景二：

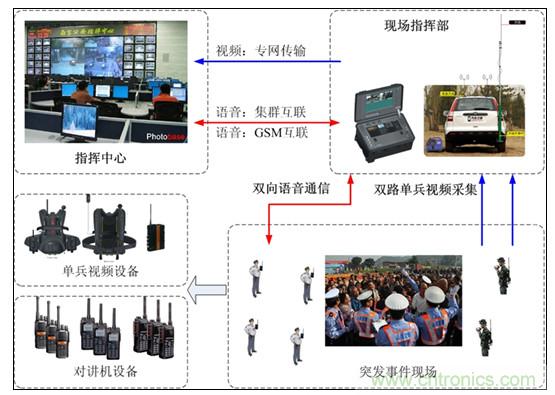

現場單兵圖像可先傳至應急通信車處，進行現場的可視化調度指揮，同時在現場具備視頻專網的情況下，可將現場圖像通過專網傳至后方指揮中心進行遠程調度指揮。
應急通信指揮系統應用場景圖二

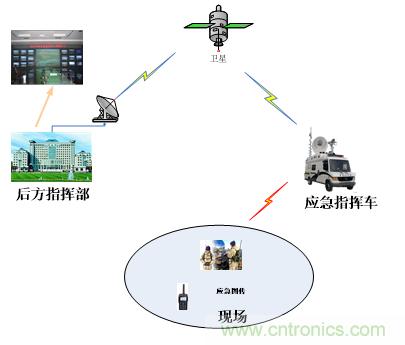

應用場景三：現場單兵圖像可先傳至應急通信車處，進行現場的可視化調度指揮，在現場具備公網和專網的情況下，可將現場圖像通過衛星設備傳至后方指揮中心進行遠程調度指揮。
快速建立現場通信指揮系統：現場處理人員與單兵之間可以互通；現場處理人員和單兵可向通訊指揮車內的現場指揮員匯報現場情況；單兵將拍攝的圖像信號上傳到通訊指揮車，現場指揮員根據收集的音視頻信號進行現場指揮調度。
指揮中心指揮調度現場指揮員：現場指揮員在有集群信號覆蓋區域可通過集群專網與指揮中心互通；在無集群信號覆蓋區域可通過GSM鏈路與指揮中心互通；車載拍攝的圖像信號和單兵上傳的圖像信號通過移動視頻傳輸系統車載發射和基站接收或3G傳回指揮中心，指揮中心對現場指揮員進行遠程指揮調度。
指揮中心對現場遠程指揮調度：現場可以將語音信號和圖像信號通過車傳送給指揮中心，指揮中心可以根據現場傳回的音視頻信號判斷現場情況，必要時由現場調度員通過“一鍵”式快速連接，把指揮中心與現場進行鏈接，實現指揮中心直接調度現場的人員。
應急移動語音/GPS應用場景

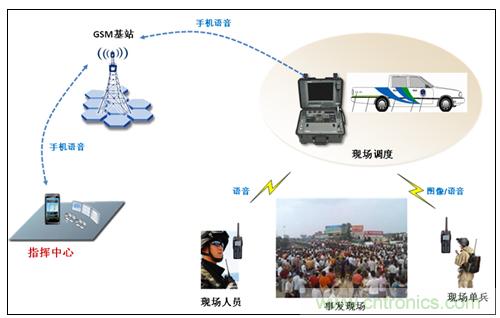

應急通信與公網三方通話
現場對講機之間互通；現場對講機之間可使用單頻點進行直通或者利用應急通訊指揮系統的中轉臺進行異頻中轉互通。
現場調度臺與對講機互通；調度臺利用應急通訊指揮系統中的手咪和揚聲器與現場對講機進行互通。
調度臺與指揮中心互通；在有集群信號覆蓋的區域，調度臺與指揮中心利用集群網絡進行互通。在沒有集群信號覆蓋的區域，調度臺與指揮中心利用GSM網絡進行互通。
指揮中心可插入現場通話；應急通訊指揮系統設置插入狀態，指揮中心通過應急通訊平臺調度員“一鍵插入”功能實現和現場對講機進行通話。
現場圖像信號傳回指揮中心；通過便攜視頻發射機將現場圖像信號上傳到應急通訊指揮系統的視頻接收模塊。在已經建立移動視頻信號覆蓋的區域使用車載視頻發射機傳回指揮中心，在沒有視頻覆蓋區域使用3G或者衛星通訊傳回指揮中心。
現場終端與公用電話/手機的互通；利用應急通訊指揮系統的中轉臺和GSM模塊，現場終端可實現與公用電話/手機進行互通。
調度臺對語音信號存儲和回放；車載應急通訊指揮系統可對現場通話進行監聽，并且可對現場語音信號進行實時存儲和回放。
圖像信號采集、存儲和畫面分割顯示；調度臺同時接收現場采集2路視頻信號，存貯回放，畫面分割顯示等。
便攜應用；系統內置電池和220V供電系統，可在戶外高地或適合的樓內快速組建應急通信音視頻指揮調度網。
通過音、視頻的通信調度手段，在大型災害發生時，可在現場迅速組網，將第一線情況通過音頻、視頻等手段傳輸回指揮中心，方便指揮中心第一時間指揮現場救災，極大地豐富了增加的救災的迅速性，豐富了救災手段，提高了救災隊伍搶險救災的效率，在雅安地震、云南泥石流等突發事件中發揮了重要的通信保障作用。
