【導讀】近幾年，隨著半導體技術的發展，大功率雙向可控硅不斷涌現，并廣泛應用在變流、變頻領域，可控硅應用技術日益成熟。本文主要探討廣泛應用于家電行業的雙向可控硅的設計指要。
雙向可控硅可被認為是一對反并聯連接的普通可控硅的集成，工作原理與普通單向可控硅相同。圖1為雙向可控硅的基本結構及其等效電路，它有兩個主電極T1和T2，一個門極G，門極使器件在主電極的正反兩個方向均可觸發導通，所以雙向可控硅在第1和第3象限有對稱的伏安特性。雙向可控硅門極加正、負 觸發脈沖都能使管子觸發導通，因此有四種觸發方式。
圖1 雙向可控硅結構及等效電路
雙向可控硅應用
為了正常的使用雙向可控硅，需定量掌握其主要參數，對雙向可控硅進行適當?shù)倪x用并采取相應措施以達到各參數要求。
耐壓級別的選擇：通常把VDRM(斷態重復峰值電壓)和VRRM(反向重復峰值電壓)中較小的值標作該器件的額定電壓。選用時，額定電壓應為正常工作峰值電壓的2~3倍，作為允許的操作過電壓裕量。
電流的確定：由于雙向可控硅通常用在交流電路中，因此不用平均值而用有效值來表示它的額定電流值。由于可控硅的過載能力比一般電磁器件小，因而一般家電中選用可控硅的電流值為實際工作電流值的2~3倍。同時，可控硅承受斷態重復峰值電壓VDRM和反向重復峰值電壓VRRM時的峰值電流應小于器件規定的IDRM和IRRM。
通態(峰值)電壓VTM的選擇：它是可控硅通以規定倍數額定電流時的瞬態峰值壓降。為減少可控硅的熱損耗，應盡可能選擇VTM小的可控硅。
維持電流：IH是維持可控硅維持通態所必需的最小主電流，它與結溫有關，結溫越高，則IH越小。
電壓上升率的抵制：dv/dt指的是在關斷狀態下電壓的上升斜率，這是防止誤觸發的一個關鍵參數。此值超限將可能導致可控硅出現誤導通的現象。 由于可控硅的制造工藝決定了A2與G之間會存在寄生電容，如圖2所示。我們知道dv/dt的變化在電容的兩端會出現等效電流，這個電流就會成為Ig，也就是出現了觸發電流，導致誤觸發。
圖2 雙向可控硅等效示意圖
切換電壓上升率dVCOM/dt。驅動高電抗性的負載時，負載電壓和電流的波形間通常發生實質性的相位移動。當負載電流過零時雙向可控硅發生切換，由于相位差電壓并不為零。這時雙向可控硅須立即阻斷該電壓。產生的切換電壓上升率(dVCOM/dt)若超過允許值，會迫使雙向可控硅回復導通狀態，因為載流子沒有充分的時間自結上撤出，如圖3所示。

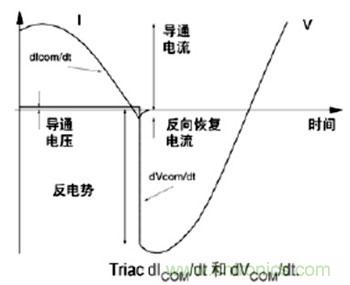

圖3 切換時的電流及電壓變化
高dVCOM/dt承受能力受二個條件影響：
dICOM/dt—切換時負載電流下降率。dICOM/dt高，則dVCOM/dt承受能力下降。
結面溫度Tj越高，dVCOM/dt承受能力越下降。假如雙向可控硅的dVCOM/dt的允許值有可能被超過，為避免發生假觸發，可在T1 和T2 間裝置RC緩沖電路，以此限制電壓上升率。通常選47~100Ω的能承受浪涌電流的碳膜電阻，0.01μF~0.47μF的電容，晶閘管關斷過程中主電流過零反向后迅速由反向峰值恢復至零電流，此過程可在元件兩端產生達正常工作峰值電壓5-6倍的尖峰電壓。一般建議盡可能靠近元件本身的地方接上阻容吸收回路。
斷開狀態下電壓變化率dvD/dt。若截止的雙向可控硅上(或門極靈敏的閘流管)作用很高的電壓變化率，盡管不超過VDRM，電容性內部電流能 產生足夠大的門極電流，并觸發器件導通。門極靈敏度隨溫度而升高。假如發生這樣的問題，T1 和T2 間(或陽極和陰極間)應該加上RC緩沖電路，以限制dvD/dt。
電流上升率的抑制
電流上升率的影響主要表現在以下兩個方面：
①dIT/dt(導通時的電流上升率)—當雙向可控硅或閘流管在門極電流觸發下導通，門極臨近處立即導通，然后迅速擴展至整個有效面積。這遲后 的時間有一個極限，即負載電流上升率的許可值。過高的dIT/dt可能導致局部燒毀，并使T1-T2 短路。假如過程中限制dIT/dt到一較低的值，雙向可控硅可能可以幸存。因此，假如雙向可控硅的VDRM在嚴重的、異常的電源瞬間過程中有可能被超出或 導通時的dIT/dt有可能被超出，可在負載上串聯一個幾μH的不飽和(空心)電感。
②dICOM/dt (切換電流變化率) —導致高dICOM/dt值的因素是:高負載電流、高電網頻率(假設正弦波電流)或者非正弦波負載電流,它們引起的切換電流變化率超出最大的允許值，使雙 向可控硅甚至不能支持50Hz 波形由零上升時不大的dV/dt，加入一幾mH的電感和負載串聯，可以限制dICOM/dt。
使用雙向可控硅的好處
為了解決高dv/dt及di/dt引起的問題，還可以使用Hi-Com 雙向可控硅，它和傳統的雙向可控硅的內部結構有差別。差別之一是內部的二個“閘流管”分隔得更好，減少了互相的影響。這帶來下列好處：
①高dVCOM/dt。能控制電抗性負載，在很多場合下不需要緩沖電路，保證無故障切換。這降低了元器件數量、底板尺寸和成本，還免去了緩沖電路的功率耗散。
②高dICOM/dt。切換高頻電流或非正弦波電流的性能大為改善，不需要在負載上串聯電感以限制dICOM/dt。
③高dvD/dt(斷開狀態下電壓變化率)。雙向可控硅在高溫下更為靈敏。高溫下，處于截止?fàn)顟B(tài)時，容易因高dV/dt下的假觸發而導通。 Hi-Com雙向可控硅減少了這種傾向。從而可以用在高溫電器，控制電阻性負載，例如廚房和取暖電器，而傳統的雙向可控硅則不能用。
