現在，無線設計人員面臨著設計世界一流產品的艱巨任務。很多無線技術標準都規定了功率的技術指標，但卻忽視了功率測量的具體步驟，因此設計人員在進行測量時往往會發生錯誤。由于IEEE802.16標準使用的OFDM射頻波形本身就非常復雜，所以他們?cè)跍y(cè)量移動WiMAX信號時出錯的情況更多。
本文介紹了有關WiMAX信道功率測量的重要信息，這些基本原則對于三種主要的WiMAX功率測量都適用：發射功率測量、相鄰信道功率測量和頻譜輻射合格/不合格測試。信道功率測量的基礎知識某些頻率分析儀具有通用測量模式，這種模式?jīng)]有具體規定它們所支持的無線標準，因此設計人員可完全控制和靈活調整測量設置。圖1為傳統模擬頻譜分析儀的方框圖。在現代頻譜分析儀中，本地振蕩器之后執行的大部分信號調節和濾波功能都是使用數字信號處理來實現的，而它們的特性和行為與使用模擬方式處理的結果相當。因此要進行精確測量，設計人員必須正確設置和修改測量參數。

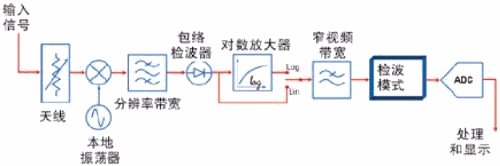

圖1傳統模擬頻譜分析儀的方框圖
顯示檢波器圖1中包括包絡檢波器和顯示檢波器(檢波器模式)。包絡檢波器的特性是由頻譜分析儀自身的設計決定的，用戶無法更改這些特性，本文不再討論。為了容納更多的測量和應用軟件，現代頻譜分析儀提供多種顯示檢波類型。某些檢波器可為不同類型的信號提供更優化的結果。例如，峰值檢波器能夠從一組采樣數據點中檢測出最大電平，從而為連續波(CW)測量提供最佳選擇。稍后，這個最大電平會作為跡線點在頻譜分析儀上顯示。平均值檢波器則與峰值檢波器不同，它能夠檢測出采樣數據點的平均電平，并將其作為跡線點顯示。
圖2顯示的跡線點分別來自于正峰值檢波器、平均值檢波器和負峰值檢波器
[page]
顯示的跡線點通常稱為“bucket”。頻譜分析儀進行數據點采樣的時間稱為“bucket間隔”。圖2顯示了選擇不同檢波類型會對給定bucket的顯示跡線點產生什么影響。

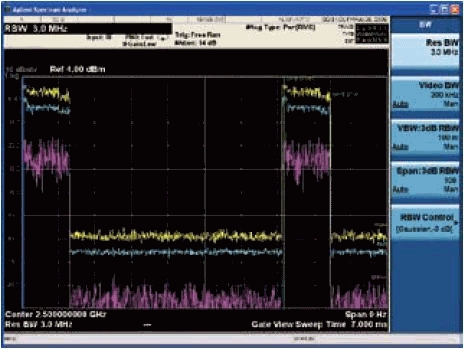

圖3從上到下顯示的依次是WiMAX猝發脈沖的正峰值檢波、平均值檢波和負峰值檢波跡線。
注意：為了顯示跡線的區別，這里將分辨率帶寬設置為3MHz對于噪聲信號或近似于噪聲的信號(如許多數字調制信號)來說，使用平均值檢波器可獲得平均功率數據的最佳結果，顯示的跡線點是采樣數據的平均值。圖3顯示了使用不同類型檢波器處理WiMAX信號所獲得的不同跡線顯示。分辨率帶寬功率測量通常是指某一帶寬內的測量。同樣，頻譜分析儀上顯示的跡線點也要通過分辨率帶寬(RBW)濾波器進行解讀。
對于連續波信號來說，降低RBW會得到更好的信噪比，因而使測量結果看上去更平滑。對于近似于噪聲的信號來說，擴大RBW可以在平均檢波bucket中獲得更平均的值，也可使用窄視頻帶寬(VBW)濾波器獲得更平滑的測量結果。使用更窄RBW的缺點是花費的測量時間更長。在進行信道功率測量時，頻譜分析儀用戶應根據其無線技術標準來設置RBW。例如，某個給定標準的專用頻譜輻射(SEM)測試文檔通常包括測量所需要的RBW設置。取決于信號的頻率范圍，在整個測量掃寬內，SEM測試的RBW設置還可能會隨著頻率的變化而變化。
如果未指定RBW，建議用戶最好為其信號表征設置RBW。對于窄帶寬(CW)信號來說，最好使用窄RBW濾波器；對于近似于噪聲的信號(例如WiMAX信號)來說，通常最好使用較寬的RBW。平均值技術現代頻譜分析儀使用多種方法來求取信號的平均值，使信號變得更加平滑。采樣最終在頻譜分析儀上顯示為跡線點的方式在很大程度上取決于平均值技術，主要涉及的參數有掃描時間、視頻帶寬等。掃描時間現代頻譜分析儀通常每秒可進行數百萬次采樣。假設選擇平均值檢波，如果增加掃描次數，那么在顯示跡線點之前的一段時間內取平均值的數據采樣數量會隨之增加。
[page]
采樣量越大，所顯示的平均點就越趨向于一致，最終顯示的跡線就越平滑。視頻帶寬頻譜分析儀中的VBW濾波器可以減小測量電平的差異，并且在掃描次數增加時仍保持相同的作用。傳統頻譜分析儀和許多現代化頻譜分析儀都是在顯示標度的級別上執行VBW過濾，因此可能會造成功率測量問題。頻譜分析儀的測量結果既能用對數(dB)表示，也能用線性度(電壓線性度)表示。
因?yàn)閂BW濾波是一種求取平均值的過程，在這些級別上進行任何平均值計算，都有可能出現誤差。例如，在噪聲或近似于噪聲信號的對數平均值計算中可能發生-2.51dB的誤差。因此在進行功率測量時，最好在功率標度上使用VBW濾波器。某些現代化分析儀例如AgilentPSA頻譜分析儀和X系列信號分析儀，可在功率標度上使用其VBW濾波器，從而避免了這些實質性的誤差。即便如此，平均值檢波器依然是使結果變得平滑的一個出色工具，并且可在所有配備VBW檢波器的分析儀中使用。
WiMAX信道功率測量設置對于WiMAX信號這樣的正交頻分復用(OFDM)信號而言，要想進行正確的測量設置還有一些其他的要求。例如，WiMAX中使用的時分復用(TDD)信號在時域中具有猝發性質。即使在射頻猝發脈沖或子幀期間，功率也會發生改變。由于這些信號具有非連續性，頻譜分析儀很難捕捉到完整的信號。支持現代頻譜分析儀進行自觸發測量的常用觸發源包括：被測件提供的外部觸發信號、其他同步信號源或信號的射頻猝發幅度電平。通常，能與射頻猝發保持良好同步的外部觸發源是最佳的觸發機制。
因?yàn)樗転閮x器采集數據提供最穩定的觸發，支持可靠和可重復的測量。對于被測基站生成的WiMAX下行鏈路信號來說，基站自身就可以提供適合的觸發信號。在進行元件分析時，生成激勵波形的信號發生器可以為頻譜分析儀提供一個可用的觸發信號。在沒有可用的外部觸發源時，最好使用實際射頻猝發幅度電平的上升沿來觸發分析儀。依據各分析儀平臺使用的體系結構，使用這種方式觸發測量的順序可能不同。一旦實現可靠的觸發，接下來考慮的便是應從哪個感興趣的時間區域開始信道功率測量。顯然，測量應該在信號實際有效時進行。但在某些情況下，還要(甚至必須)在射頻猝發脈沖或子幀的“有效”部分中的特定時間段內進行測量。因此，正確選通感興趣的猝發脈沖區域很關鍵。

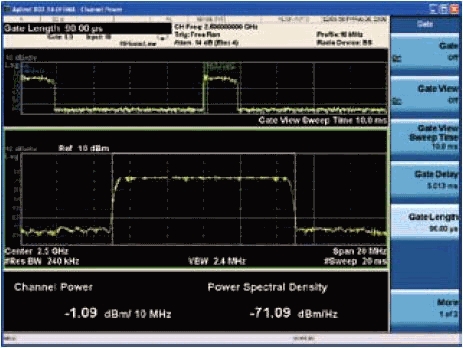

圖4圖中的信道功率測量使用WiMAX下行鏈路猝發脈沖進行選通。
該猝發脈沖由1個前導碼和8個符碼組成圖4顯示了在第二個射頻猝發脈沖期間發生的WiMAX信號的選通區域。盡管第一個猝發脈沖引起觸發，但我們建議在第二個猝發脈沖期間進行選通。這可以確保從選通區域內去除分析儀生成的任何掃描LO瞬時穩定時間。
圖5圖中的信道功率測量?jī)H顯示了前導碼的選通有了穩定的觸發，頻譜分析儀就可以啟動掃描測量；
[page]
如果是測量TDD無線信號，那么還必須選通出精確的目標區域。例如，某些設計人員可能只對WiMAX信號的前導碼功率電平或某個特定區域感興趣。圖5顯示了WiMAX信號的選通前導碼測量。這種測量通常稱為WiMAX接收信號強度指標(RSSI)。在該圖中，前導碼的選通只會使選通參數發生變化，是保證精確測量所必需的。不同的分析儀平臺目前市場上已有幾種頻譜分析儀可對WiMAX信號進行信道功率測量。AgilentPSA和X系列分析儀平臺只是其中之一。
盡管修改這些儀器上的各種參數對獲得精確的信道功率測量結果至關重要，但設計人員選擇最佳測量方案同樣重要。以PSA頻譜分析儀和X系列信號分析儀平臺為例。使用外部觸發，可以非常簡單地在頻譜或信號分析儀平臺上進行精確的信道功率測量。然而，要使用射頻猝發脈沖觸發測量，采用以下測量技術非常有幫助：頻譜分析儀平臺對于GSM波形，在進行連續測量時，設計人員可以利用分析儀的相關觸發特性來改變?cè)O(shè)備的輸入信號電平，而不必重新設置頻譜分析儀的觸發電平。
另一項重要技術是射頻猝發脈沖觸發設計，它可以使用相對于檢波信號峰值包絡低22dB的內嵌電平進行觸發。這項技術對測量GSM元器件至關重要，但不適用于某些現代調制技術，如OFDM。對于OFDM技術，這些信號中的較高峰均比可能導致實施分析儀上的相對觸發實施發生錯誤觸發。

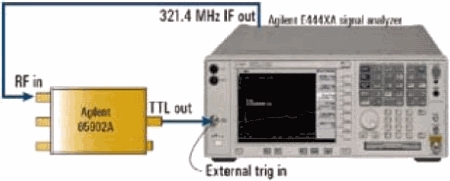

圖6PSA與Agilent85902A猝發載波觸發(BCT)集成的外部配置在沒有外部觸發源的情況下，可使用外部猝發載波觸發附件進行可靠的觸發，實現對WiMAX信號的穩定測量。圖6顯示了PSA頻譜分析儀與Agilent85092A猝發載波觸發(BCT)的集成。在對穩定的射頻猝發脈沖流進行檢波時，BCT會對要分析的射頻輸入信號進行采樣，并提供與猝發脈沖同步的TTL輸出信號以及一個LED狀態指標。
集成后的儀器可以提供需要的穩定觸發信號，使設計人員可以如前所述設置選通參數，從而進行精確的信道功率測量。信號分析儀信號分析儀通常使用外部提供或由內部射頻猝發載波觸發單元提供的觸發源。某些儀器還具有穩定的自觸發能力，適用于沒有外部觸發可用的情況。它們無需使用外部猝發觸發附件來提供最常見的無線通信信號(包括WiMAX)。X系列分析儀上的射頻猝發載波觸發功能就是自觸發能力的主要實例，包括絕對射頻猝發幅度電平、周期定時器和觸發釋抑功能。
使用絕對射頻猝發幅度電平進行觸發，可以解決上一代頻譜分析儀在測量高峰均功率比(PAPR)的OFDM信號時出現的錯誤觸發問題。當頻譜分析儀檢測到絕對射頻猝發電平組超過固定閾值電平時，將會啟動“初始”觸發機制。周期定時器可設置一個指定時間長度(用戶可調整)的自動重觸發進程。該進程能夠在觸發建立后執行再同步。用戶可以選擇這個初始同步源。將該參數設置成等于幀周期有很大好處，這將保證測量是在每個幀邊界進行再觸發，而不用考慮外部環境或儀器的改變。

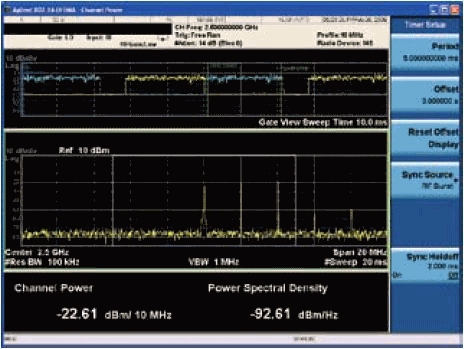

圖7由于關閉了同步釋抑，無論選通參數是什么，不穩定的觸發都會導致信道功率測量不夠精確同步釋抑特性可改善觸發精度，避免儀器在猝發脈沖的無效部分開始進行測量。通過使用可靠的觸發電平，在射頻猝發脈沖內的一個穩定和可重復的測量點進行測量，設計人員可以精確地重復進行信道功率測量。圖7顯示了不使用同步釋抑時可能出現的情況。總結精確的信道功率測量是無線設備測試的一個重要方面。
隨著無線技術變得日益復雜，產品從設計到上市的周期越來越短，按照規定的測量步驟和最佳測量方法進行測量的重要性也與日俱增。這些步驟和方法能夠?yàn)樵O(shè)計者提供一個節省時間的可行方案，同時還能確保信道功率測量和其他相關測量的一致性和可重復性。在測量OFDM信號(例如WiMAX)時，穩定的觸發和精確的選通參數設置同樣至關重要。適合的測量解決方案，例如AgilentPSA或X系列分析儀，能夠保證設計人員快速、輕松地進行精確的信道功率測量。
