【導讀】對安全功能電路進行首次失效模式、影響與診斷分析(FMEDA)后，結果只有兩種。第一種結果是系統完整性等級(SIL)要求得到滿足，第二種結果是要求未能滿足。對于后者，要在不進行重大架構變更的情況下解決問題，系統集成商可以提高診斷覆蓋率、調整運行條件和/或采用額外安全措施。ADI公司安全應用筆記中的信息可以幫助系統集成商實施此類設計改進，從而達到每小時危險失效概率(PFH)/按需危險失效概率(PFDAVG)和安全失效比率(SFF)要求。因此，本系列的第3部分深入探討系統集成商如何使用功能安全(FS)型器件的安全應用筆記，來提升IC在系統中的功能安全性能。
示例FMEDA
本系列的第2部分介紹了系統集成商在進行系統失效模式、影響與診斷分析(FMEDA)時，如何使用功能安全(FS)型IC的安全應用筆記中包含的安全信息。首次執行FMEDA后，如果安全功能的功能安全(FS)架構設計已經較為完善，則設計可能已經達到規定的每小時危險失效平均頻率(PFH)/按需危險失效平均概率(PFDAVG)和安全失效比率(SFF)要求。否則，設計將需要進一步改進。
例如，表1展示了一項系統FMEDA，側重于分析ADP7156對一個假定的單通道（無硬件容錯(HFT)/HFT = 0）安全功能的影響。分析中假設：
LDO為邏輯控制器供電。
如果低壓差穩壓器(LDO)的輸出電壓為0V，則安全功能可以實現安全狀態；否則，后果要么是對安全功能沒有影響，要么導致安全功能喪失。
就診斷而言，假設采用帶安全切斷的過壓保護技術（參見IEC 61508-2:2010表A.9）。據此，針對與過壓相關的危險失效，最大可聲稱診斷覆蓋率(DC)可達到60%。在運行方面，假設安全功能在高需求模式下運行。同樣，本文使用的失效率預測依據IEC 62380標準。

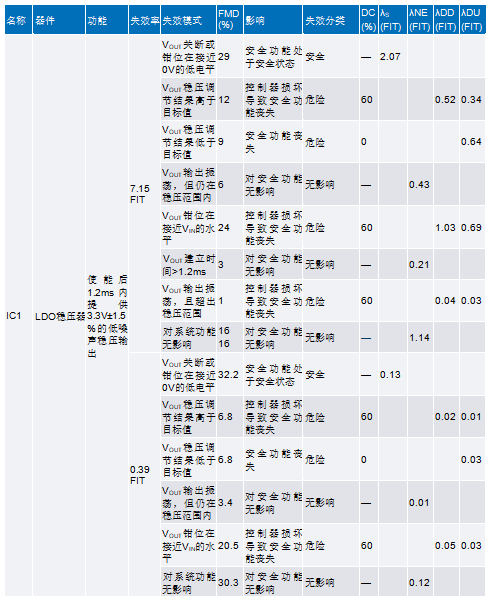

表1：針對ADP7156的FMEDA分析示例

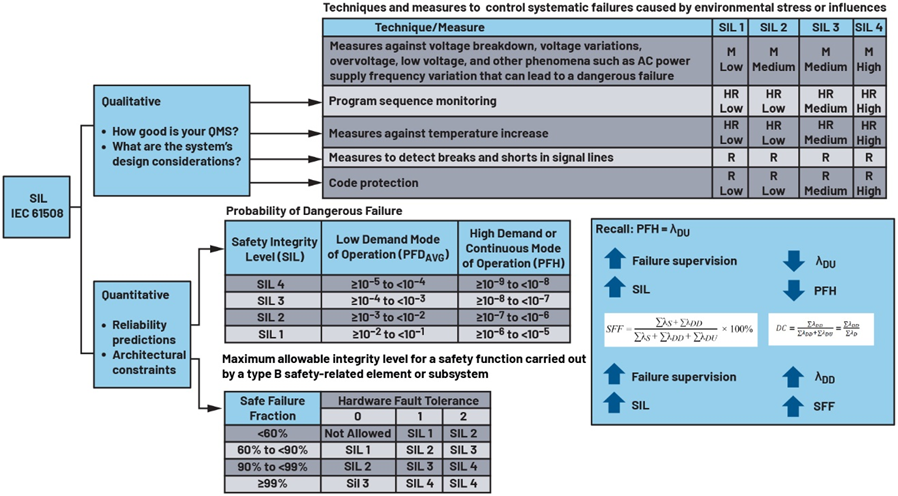

圖1：基于IEC 61508:2010的診斷2
回顧SFF計算公式1：
IC每小時危險失效平均頻率(PFH)的計算公式1：
對于當前設計，安全功能的SFF為69%，而PFH貢獻為1.77FIT。如果安全功能需要達到IEC 61508規定的系統完整性等級(SIL) 2，設計的SFF至少需要為90%。同時，SIL 2容許的PFH為100FIT至1000FIT。假設1%的PFH分配給IC，則要求的PFH貢獻將在1FIT到10FIT的范圍內。如果目標是下限，即1FIT，則當前架構將不符合SIL 2的SFF和PFH要求。
接下來將闡述系統集成商可以通過哪些途徑來改進設計的PFH和SFF指標。
提高診斷覆蓋率
公式2表明，PFH與未檢出的危險失效率成正比。同樣，公式1表明SFF與安全失效率和未檢出的危險失效率成正比。因此，降低未檢出的危險失效率并提高已檢出的危險失效率，會改善IC的PFH和SFF指標。詳情如圖1所示。
對于表1所示的FMEDA示例，僅與過壓相關的失效被納入診斷覆蓋范圍。為了提升IC的安全性能，可從提高診斷覆蓋率入手，具體包括以下兩種方法：第一種是增加診斷覆蓋率以檢測欠壓相關的危險失效，第二種是增加診斷覆蓋率以檢測過壓相關的危險失效。例如，診斷覆蓋率(DC)從60%增加到90%。
當前設計采用過壓保護和安全關斷診斷措施，根據IEC 61508-2:2010表A.9，最大可聲稱診斷覆蓋率為60%。使用電壓控制（次級）診斷措施來監測ADP7156的輸出，將使最大可聲稱診斷覆蓋率達到99%。這種診斷措施會同時監測過壓(OV)和欠壓(UV)情況，或任何超出指定范圍的異常情況，因此與OV和UV相關的危險失效都會得到覆蓋。將此方法應用于表2中的FMEDA示例，可實現0.04FIT的PFH和99.3%的SFF，超過SIL 2的要求。1,3
優化可靠性預測
改善IC的PFH的另一種方法是降低估計的失效率?！读私獍踩马棏霉P記》系列的第1部分介紹了系統集成商如何根據高溫工作壽命(HTOL)、SN 29500和IEC 62380，計算FS型器件的失效率。在ADI安全應用筆記中給出的假設條件下，系統集成商可以使用所提供的信息來確?？煽啃灶A測與工作條件相符，而不必使用最差情況下的值。
例如，在假設工作條件下根據SN 29500 FIT進行的ADP7156可靠性預測如圖2所示。SN 29500可靠性預測受應用相關參數的影響，例如電壓依賴因子和溫度依賴因子。因此，如果假設的IC工作條件（如工作電壓、環境工作溫度、任務剖面和負載條件）比實際應用更嚴苛，設計人員可以調整假設條件，使其與實際情況相匹配。

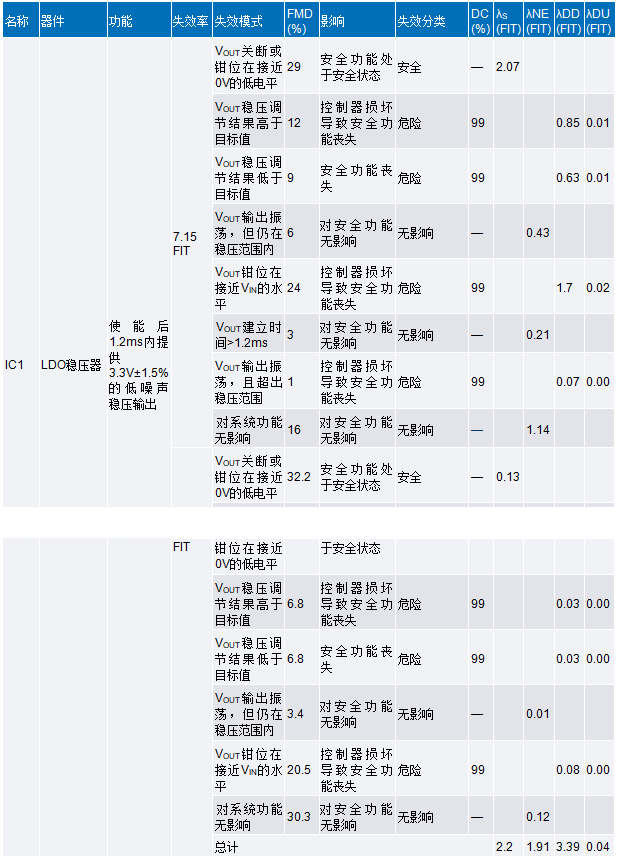

表2：針對ADP7156的FMEDA分析示例

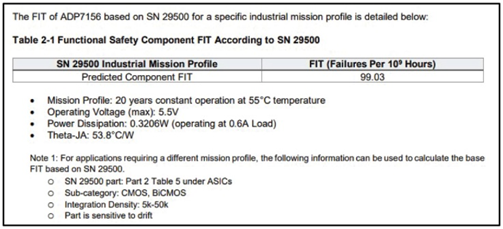

圖2：ADP7156的SN 29500 FIT，基于其安全應用筆記
采用額外安全措施
ADI的安全應用筆記還給出了分析中使用的假設應用電路，如圖3所示。應用筆記中的“失效模式分布(FMD)”部分提供了系統失效模式。在此基礎上，設計人員可以根據需要決定，應采取哪些額外的安全措施來應對這些失效模式。例如，可以添加齊納二極管和保險絲等保護措施，防止輸出端發生過壓相關的危險失效。有了這種保護，齊納二極管會鉗位過壓，使此類失效不產生影響，從而消除危險失效，改善PFH和SFF指標。

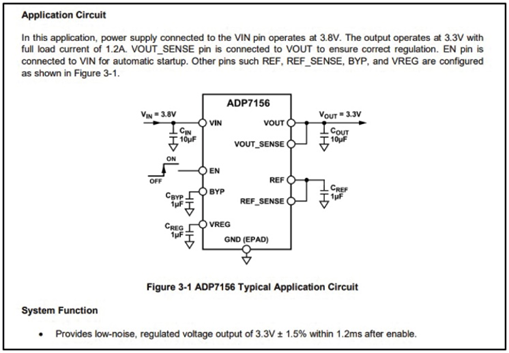

圖3：ADP7156安全應用筆記中假設的應用電路
結論
要達到嚴格的SIL要求，未必需要對系統架構進行全面改造。很多情況下，利用有針對性的診斷和可靠性數據，對現有設計進行策略性優化，就能實現目標。借助ADI公司安全事項應用筆記中提供的見解，系統集成商可以增強診斷覆蓋率，優化運行條件以降低估計失效率，或納入外部保護電路等補充安全措施，從而系統性地提升功能安全性能，尤其是SFF和PFH/PFDAVG。正如ADP7156 LDO穩壓器示例所示，從基本過壓關斷升級為次級電壓監測，能夠使設計從不符合SIL 2標準，一舉躍升為滿足并超越SIL 2標準的要求?？偠灾?，這些應用筆記為工程師的安全設計提供了關鍵指引，可確保集成電路能夠精準高效地滿足IEC 61508的嚴格要求。
參考文獻
1 Bryan Borres，“了解安全事項應用筆記——第2部分：失效模式分布”，《模擬對話》，第59卷，2025年10月。
2 Bryan Borres，“利用高性能監控電路提高工業功能安全合規性：使用SIL級器件——第二部分”，ADI公司，2025年3月。
3 Bryan Borres和Noel Tenorio，“工業功能安全電源設計——第一部分：IEC 61508標準解讀”，ADI公司，2025年7月。
