【導讀】固態繼電器（Solid State Relay，簡稱 SSR ）是一種全部由固態電子元件（如半導體器件、電阻、電容等）組成的無觸點開關器件。它利用電子元器件的電、磁和光特性實現輸入與輸出之間的電氣隔離，并通過功率半導體器件（如晶閘管、MOSFET等）的開關特性，來無觸點、無火花地接通和斷開被控電路。簡而言之，SSR是一個用“電信號”控制“大功率負載”的無聲開關。
固態繼電器（Solid State Relay，簡稱 SSR ）是一種全部由固態電子元件（如半導體器件、電阻、電容等）組成的無觸點開關器件。它利用電子元器件的電、磁和光特性實現輸入與輸出之間的電氣隔離，并通過功率半導體器件（如晶閘管、MOSFET等）的開關特性，來無觸點、無火花地接通和斷開被控電路。簡而言之，SSR是一個用“電信號”控制“大功率負載”的無聲開關。
工作原理：四步剖析

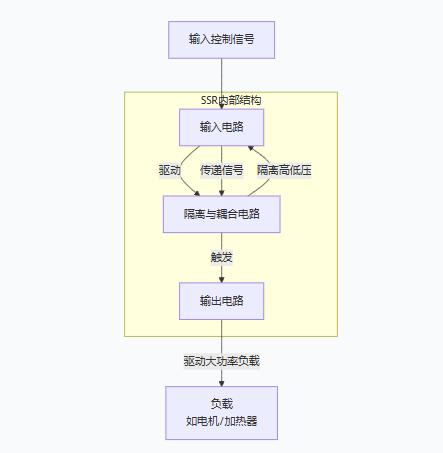

SSR的工作原理可以清晰地分解為四個步驟，下圖展示了信號的完整流通過程：
1. 信號輸入：來自控制系統的微弱直流或交流信號（如3-32V DC）接入SSR的入端。該信號用于驅動SSR內部的光電耦合器或變壓器。
2. 電氣隔離與耦合：這是SSR的關鍵環節。光電耦合是最常見的方式，它通過內部的紅外LED發光，光敏元件感光，從而實現輸入和輸出之間完全的電氣隔離，防止高壓干擾損壞低壓控制電路。另一種方式是變壓器耦合。
3. 輸出開關：耦合后的信號觸發輸出端的功率半導體開關。對于交流負載，通常使用雙向可控硅或兩個反并聯的單向可控硅；對于直流負載，則使用功率晶體管或MOSFET。
4. 負載控制：輸出開關器件直接接通或斷開主回路電源，從而控制負載（如電機、加熱管）的工作狀態。
值得一提的是，交流SSR有過零型和隨機型（瞬時型） 之分。過零型SSR在檢測到交流電壓過零（或附近）時才導通，能有效抑制浪涌電流和射頻干擾；而隨機型則在接收到信號瞬間立即導通，適用于需要快速相位控制的場合。
核心特性與優勢
與傳統的電磁繼電器（EMR）相比，SSR的優勢和不足都源于其“全固態”和“無觸點”的設計。
SSR的核心優勢：
SSR的主要不足：
應用領域
SSR憑借其獨特優勢，在以下領域大放異彩：
選型與適配指南

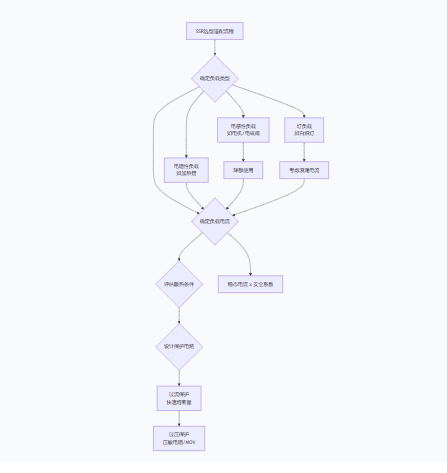

正確選型和安裝是確保SSR穩定工作的關鍵。以下是一個簡明的選型適配檢查流程：
1. 確認負載特性：
這是選型的第一步，也是最重要的一步。
阻性負載（如加熱管）：電流較穩定，選型最簡便。
感性負載（如電機、電磁閥）：關斷時會產生極高的反向電動勢，必須選擇具備更高瞬態電壓承受能力（dv/dt） 的繼電器，并搭配RC吸收回路或壓敏電阻（MOV） 進行保護。
容性負載（如開關電源）：上電瞬間會產生極大的浪涌電流，需要選擇能承受此沖擊的SSR。
2. 計算電流與降額：
選擇SSR的額定電流時，必須考慮浪涌電流和散熱條件。應遵循降額原則，即選取的SSR額定電流應大于負載的穩態電流，并為可能的浪涌留出余量。例如，控制單相電機時，推薦降額至額定電流的12%-24%使用。在環境溫度較高（如>40℃）時，還需進一步降額。
3. 散熱設計：
4. 設計保護電路：
為保護SSR免受過流和過壓沖擊，必須在回路中增加保護器件。
國內外主流品牌對比

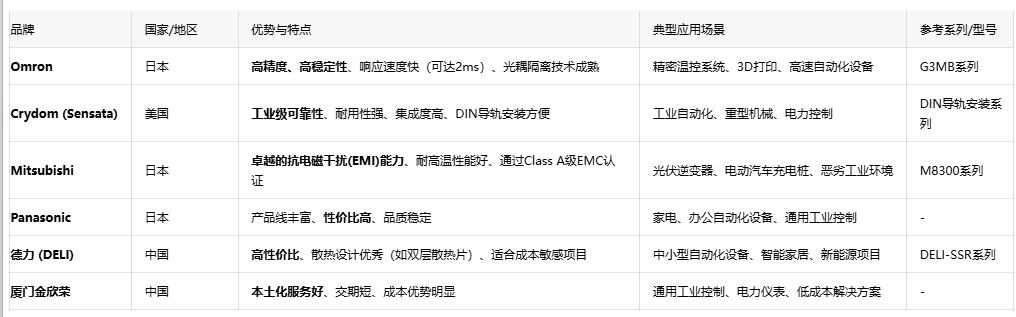

下表對市場上主流的固態繼電器品牌進行了對比，可供選型參考。
結語
固態繼電器作為連接弱電控制與強電負載的關鍵橋梁，以其長壽命、高可靠、快響應等核心優勢，已成為現代工業自動化、能源管理和智能控制系統中不可或缺的元件。工程師在選型時，必須深刻理解其工作原理，綜合考慮負載特性、散熱條件和保護電路，才能充分發揮SSR的性能，構建出穩定而高效的控制系統。
