工字電感是一種磁芯幾何結構形似漢字“工”的繞線電感器件，其核心由中部狹窄、兩端擴展的鐵氧體、硅鋼片或納米晶合金磁芯構成。這種獨特結構通過約束磁場擴散路徑，使磁通量集中通過中心柱體，形成高效閉合磁路，從而提升能量存儲效率36。當電流通過高純度銅線繞組時，磁芯內部產生感應磁場，實現電能與磁能的相互轉換。
磁芯的工字型設計不僅是形狀創新，更是電磁性能的優化：
●中部柱體：集中90%以上主磁通，使有效磁導率提升至常規結構的1.5倍
●兩側翼緣：約束漏磁擴散，將磁場泄漏降低40%-50%
●底部平臺：為繞組提供機械支撐，抗震性能達50G沖擊
二、核心優勢與技術局限
2.1 結構性優勢
●成本優勢：工字形磁芯模具化生產成熟，相比磁環電感降低20%-30%制造成本，尤其鐵粉芯材質在消費電子領域極具性價比1。
●EMC性能：添加鍍鋅鋼屏蔽罩的型號可抑制90%磁場泄漏，汽車級產品通過ISO 7637-2脈沖抗擾度測試。
●散熱效能：開放式結構使熱量通過磁芯柱體直接傳導至空氣，0806封裝在3A電流下溫升≤40℃（實測）。
2.2 固有技術局限
●體積制約：1016封裝（10×16mm）電感量僅22μH，同等電感值的貼片功率電感體積縮小50%。
●高頻損耗：鐵氧體磁芯在＞1MHz時磁滯損耗劇增，Q值下降40%，射頻電路需改用空心線圈。
表：工字電感與競品關鍵特性對比
三、應用場景與技術演進
3.1 多領域應用適配
●消費電子：0507封裝工字電感用于手機充電器EMI濾波，配合X電容構成π型濾波器，30MHz傳導噪聲衰減40dB17。
●汽車電源：金屬護殼型工字電感（如谷景GST系列）在48V輕混系統DC/DC模塊中處理涌流，耐受125℃引擎艙溫度。
●工業設備：硅鋼片磁芯型號在變頻器輸出端吸收電機反電動勢，抗擊2kV/μs電壓尖峰。
3.2 技術演進突破
●高頻材料革新：納米晶合金磁芯將工作頻率推升至3MHz，損耗降低50%。
●結構小型化：PCB嵌入式平面工字電感厚度壓縮至1mm，適配超薄快充設備。
●智能集成：內置NTC溫度傳感器實時反饋磁芯溫度（谷景電子專利WO202415288A1）。
四、 成本分析與選型要則
4.1 成本結構解析
●材質成本占比：磁芯（35%-52%）、銅線（28%）、封裝材料（17%）。
●國際/國產價差：同等規格下，TDK工字電感單價$0.18，國產谷景/風華價格$0.11-$0.14，價差達30%。
●隱性成本陷阱：低價鎳芯電感（＜$0.08）在85℃時電感量衰減＞30%，導致電源失效。
4.2 選型核心準則
●防飽和設計：磁飽和電流需滿足Isat≥1.3×Ipeak，例如12V/3A buck電路應選 Isat≥4AIsat≥4A 型號。
●高頻優化：＞300kHz應用選擇利茲線繞組或分段繞法，添加RC緩沖電路（典型值：100Ω+100pF）。
●機械加固：振動環境（＞5Grms）選用底部環氧灌封型號，汽車電子優先選擇帶不銹鋼卡扣的1215封裝。

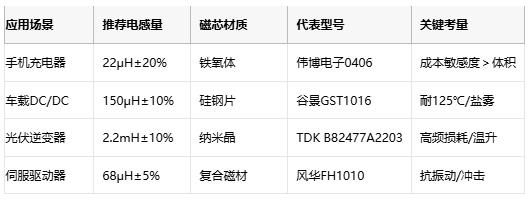

表：工字電感選型參數對照表
五、頭部原廠對比分析
5.1 國際領導廠商
●TDK：B82477系列采用梯度退火鐵氧體，電感公差±5%，單價$0.16-$0.22，適用于精密儀器。
●Vishay：IHLP技術實現超低DCR（＜10mΩ），但最大電流僅7A，性價比弱于工字電感。
●Taiyo Yuden：高頻鎳鋅鐵氧體磁芯支撐3MHz工作頻率，但價格高達$0.25（如TSL0808RA）。
5.2 國產突破力量
●風華高科：FH系列通過車規級AEC-Q200認證，性價比突出，交期穩定在7天。
●谷景電子：GST系列金屬護殼設計耐機械沖擊50G，價格比TDK低30%。
●偉博電子：1012封裝實現9A飽和電流（同尺寸國際品牌≤7A），成本僅$0.13。

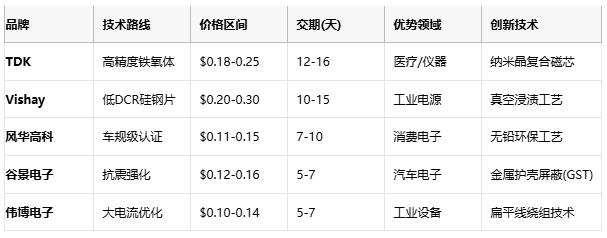

表：國際與國產工字電感廠商綜合對比
結語
工字電感憑借磁路-結構協同設計，在成本、功率密度與可靠性間建立獨特平衡，成為電力電子系統的能量緩沖中樞。國產廠商通過材料革新（納米晶合金）、結構強化（金屬護殼）及本地化響應（7天交期）實現30%成本優勢，但在＞3MHz高頻場景仍需突破TDK等國際大廠的技術壁壘。未來隨著三維打印磁芯與集成傳感技術的普及，工字電感將在新能源與AI算力電源中持續釋放電磁能量管理的核心價值。
