【導讀】在當今追求精密頻率控制的電子系統中，可變/微調電容已從簡單的輔助元件躍升為射頻前端和高精度電路的關鍵“調諧大師”。這類元件通過動態調整電容值，使電路能夠在復雜環境變化中保持最佳工作狀態。根據Verified Market Reports數據，2022年全球可變電容市場規模已達7.6億美元，預計2030年將增長至11.2億美元，年均復合增長率達5.3%。這一增長主要由5G通信、物聯網和新能源汽車等創新應用驅動，它們對電路自適應能力提出了前所未有的高要求。
1 引言：電子系統的“調諧大師”
在當今追求精密頻率控制的電子系統中，可變/微調電容已從簡單的輔助元件躍升為射頻前端和高精度電路的關鍵“調諧大師”。這類元件通過動態調整電容值，使電路能夠在復雜環境變化中保持最佳工作狀態。根據Verified Market Reports數據，2022年全球可變電容市場規模已達7.6億美元，預計2030年將增長至11.2億美元，年均復合增長率達5.3%。這一增長主要由5G通信、物聯網和新能源汽車等創新應用驅動，它們對電路自適應能力提出了前所未有的高要求。
從機械式調節到半導體控制，可變電容技術已歷經三代革新。如今它不僅解決了頻率漂移、阻抗失配等傳統難題，更在毫米波通信、智能電網等前沿領域發揮關鍵作用。本文將深入解析其工作原理，對比國際國內頭部廠商技術路線與成本結構，并給出關鍵選型策略。
2 技術原理：從機械調節到半導體控制
可變電容的核心在于動態改變有效極板面積或間距，從而調整電容值（C = εA/d）。當前主流技術已從傳統的機械旋鈕式發展為更精密的電子控制模式：
●機械可變電容：通過旋轉軸改變極板嚙合面積，如空氣可變電容（AFM4.2-50-1W）提供寬范圍調節（20pF-50pF），但體積較大且響應慢（毫秒級），適用于調諧放大器和射頻匹配等場景
●壓控變?nèi)荻O管(Varactor)：利用PN結反向偏壓改變耗盡層寬度（即d值），實現納秒級響應，但Q值較低且線性度差
●MEMS可調電容：如Cavendish Kinetics的DVC技術，通過靜電力驅動懸臂梁改變極板間距，在芯片級封裝內實現高Q值（>60）和長壽命（100億次循環）
●數字控制電容陣列：如意法半導體STHVDAC-253C7，集成DAC和升壓轉換器，可輸出0-24V偏壓精確控制STPTIC可調電容，切換時間<10μs，支持MIPI RFFE協議實現三路天線獨立調諧

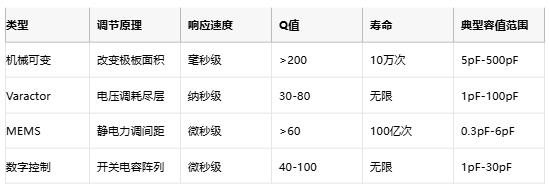

表：主流可變電容技術對比
3 性能優勢：突破傳統電容的局限
相比固定電容，現代可變電容在三個維度展現出革命性優勢：
3.1 空間與集成度
●超薄封裝：如Knowles Johanson的Giga-Trim系列采用SMD 4.5x3.2mm封裝，高度僅0.3mm，適用于可穿戴設備的緊湊設計
●系統集成：STHVDAC-253C7將升壓轉換器、DAC和邏輯控制集成于單芯片（3.5x2.5mm WLCSP），比前代減小50% 面積，省去外部肖特基二極管
●高密度布線：0402電感兼容性釋放PCB空間，使手機天線調諧模塊占板面積縮減30%
3.2 電氣性能
●溫度穩定性：陶瓷微調電容（如CCW12-TP）容漂低至±0.02%，工作溫度-40℃~+85℃，滿足汽車電子苛刻環境
●低損耗：MEMS電容ESR<1Ω，插入損耗<0.2dB，提升5G手機天線效率2-3dB3
●精準調諧：數字電容陣列（如ST方案）支持Glide模式，電壓切換延時512μs~16.84ms可編程，滿足3GPP相位連續性要求
3.3 可靠性與智能化
●抗干擾設計：Giga-Trim采用藍寶石外殼和自鎖恒扭矩機構，耐受焊接熱應力和機械沖擊，絕緣電阻>10? MΩ
●預測性維護：智能可變電容裝置（如久壬科技IAC系列）集成過零投切模塊，實現1kvar精細補償，動態響應<2秒
●功能安全：車規級方案通過AEC-Q200認證，支持-40℃冷啟動，用于ADAS雷達頻率穩定
4 應用場景：從5G射頻到智能電網
4.1 消費電子：5G設備的“信號增強器”
●天線阻抗調諧：STHVDAC-253C7+STPTIC方案解決手機手握效應，提升數據傳輸速率30%，降低掉話率
●射頻前端匹配：Cavendish MEMS電容在3.5GHz頻段實現駐波比<1.5，適用于毫米波波束成形
●晶體振蕩器校準：Giga-Trim微調電容（0.6-4.5pF）補償晶振頻偏，精度達±0.25%
4.2 工業與能源：電網的“無功補償專家”
●智能無功補償：久壬科技IAC60F單機實現60kvar精細補償，動態跟蹤負載變化，使功率因數穩定在0.99~1.00，降低線損15%
●光伏逆變器MPPT：高壓空氣可變電容（耐壓2500V）用于LLC諧振電路調諧，效率>98%
4.3 汽車電子：高可靠性的“頻率衛士”
●V2X天線調諧：AEC-Q200認證的Trimmer電容（如Murata系列）工作溫度-55℃~+125℃，保障車聯網連通性
●電池管理系統：數字電容陣列校準電壓檢測RC延時，提升SOC精度至±1%
5 原廠格局與成本分析
5.1 國際頭部廠商：技術引領者
●Cavendish Kinetics：專利MEMS技術領導者，DVC產品單價$0.8-$1.2（10k pcs），適用于高端射頻前端
●意法半導體(ST)：提供系統級解決方案（STHVDAC+STPTIC），單芯片控制器$0.85，電容$0.3，BoM成本降低40%10
●Knowles Johanson：Giga-Trim系列單價$0.8-$1.5，長壽命特性適用于工業設備
5.2 國內廠商：成本優化者
●富山電子(FuSun)：FS-06-20pf微調電容單價僅￥0.17（1k pcs），容值范圍20pF，用于消費類音頻設備2
●九元高壓：AFM4.2-50-1W空氣電容￥630/PCS，耐壓2500V，面向特種電源市場
●久壬科技：智能補償裝置IAC60F單價￥8，500，替代多臺傳統電容器，ROI<2年6

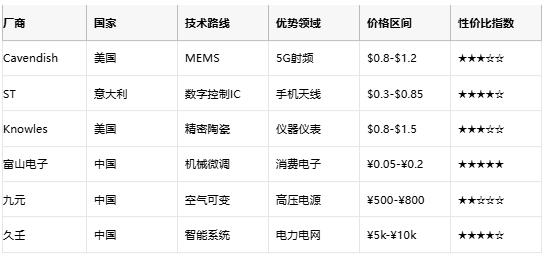

表：全球可變電容原廠競爭力矩陣（2025）
6 選型要則：平衡性能與成本
6.1 參數匹配：五大關鍵考量
1. 頻率范圍：
●1 GHz優選MEMS（Cavendish）或GaAs Varactor
●<100 MHz可選用機械式（富山FS系列）
2. 容值精度：
●儀器校準：±0.1%公差（Giga-Trim）
●天線調諧：±5%足夠（STPTIC）1
3. 溫度穩定性：
●汽車電子：選NPO材質，容漂±30ppm/℃
●工業場景：X7R材質可接受±15%容變5
4. 電壓應力：
●電網應用：耐壓>2500V（九元AFM系列）
●手機射頻：耐壓25V足夠2
5. 壽命要求：
●可穿戴設備：10萬次調節壽命
●基站設備：需>1億次（MEMS方案）3
6.2 成本控制策略
●高頻高價值場景：5G手機優選ST集成方案，雖單顆成本$1.15，但節省PCB面積30%，綜合BoM成本更低10
●低頻低成本場景：AM收音機選用富山微調電容，成本<$0.05，滿足基本需求
長周期設備：電網選用久壬智能系統，雖單價￥8500，但降低運維成本50%6
6.3 供應鏈韌性
●多源供應：貼片電容（如0805 2.5pF）確保三星、國巨、村田三家認證兼容5
●國產替代：華為推動維安微電子MEMS電容導入基站設備，價格較Cavendish低30%
結語：智能集成重塑電容價值邊界
可變電容技術正經歷從分立元件向智能系統的根本性躍遷。意法半導體等國際大廠通過“控制器+可調電容”的高度集成方案（如STHVDAC-253C7），顯著提升了射頻前端的自適應能力；而久壬科技等國內企業則在電力領域推出融合測控模塊的智能裝置，實現1kvar級精細補償。未來，BaSrTiO3鐵電薄膜將推動MEMS電容調諧比突破4:1，RF SOI工藝則加速控制器與變?nèi)輪卧膯纹梢越档统杀尽Ｔ谶x型邏輯上，高頻通信場景需首選高可靠性MEMS方案（如Cavendish），而智能電網等新興領域則凸顯國產系統（如久壬IAC）的綜合優勢，唯有精準匹配場景核心需求，才能在性能與成本間建立最優平衡。
