一、技術原理與核心架構
電壓放大器通過電子元件的線性放大特性實現電壓增益，核心機制圍繞晶體管或運算放大器構建。其工作原理可分為三階段：
● 信號輸入：輸入級通過耦合電容（阻容或直接）傳遞信號，高輸入阻抗（>1 MΩ）減少信號源負載效應；
● 信號放大：核心放大元件（如BJT、MOSFET或集成運放）在負反饋機制下工作，增益公式 Av=Vout/VinA v=Vout/Vin 決定放大倍數，典型增益范圍10-1000倍（或20-60 dB）；
● 信號輸出：輸出級通過低阻抗驅動負載（如揚聲器或執行器），并通過電源退耦電路抑制高頻噪聲。
關鍵技術突破：
● 低噪聲設計：JFET輸入級（如TI OPA627）可將輸入噪聲壓至0.89 μVpp，適用于醫療設備中的生物電信號處理；
● 高頻響應優化：GaN/SiC工藝器件（如ADI ADL8105）支持DC-6 GHz頻段，滿足5G通信需求。
二、核心分類與技術特性
根據應用場景與功能差異，電壓放大器可分為六大類：

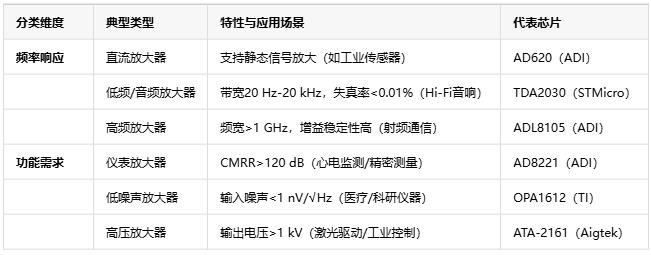

數據來源：Aigtek技術文檔與非網實測數據
三、核心應用場景與技術選型
1. 通信系統
● 射頻前端信號放大：5G基站采用ADL8105實現6 GHz以下頻段的高增益（>30 dB）、低駐波比（<1.5:1）信號放大；
● 高頻抗干擾：采用差分放大器（如AD8352）抑制共模噪聲，提升信號信噪比。
2. 醫療設備
● 心電信號處理：AD8221儀表放大器可實現μV級心電信號的放大，CMRR達140 dB；
● 安全隔離設計：ADuM3190隔離放大器提供5 kV電壓隔離，降低漏電流風險。
3. 工業控制
● 多傳感器信號調理：ADI ADAS3022集成16位ADC與可編程增益放大器（PGA），支持-40℃~125℃工作環境；
● 高壓驅動：AD3552R驅動800V主驅逆變器，響應時間<15 ns。
4. 音頻設備
● Hi-Fi音質保障：TI OPA1612的THD（總諧波失真）<0.00003%，動態范圍>120 dB，適配高端音響系統。
四、選型策略與技術博弈
在復雜應用中，選型需平衡性能、成本與供貨穩定性：
1. 核心參數對比
● 增益精度：國產圣邦微SGM8559線性度±2 LSB，價格比進口芯片低40%；
● 帶寬適配性：汽車電子需覆蓋CAN總線信號的1 MHz高頻段（如Infineon TLE2141）；
2. 供應鏈風險管理
● 國際大廠交期普遍>20周（如ADI AD620），國產替代方案（如思瑞浦TPA628）可將周期壓縮至8周；
● 成本優化建議：低端場景采用風華高科RC系列電阻（價格<$0.5）搭配進口ADC。
五、與電壓比較器的核心差異
電壓放大器與電壓比較器常被混淆，但二者存在本質區別：

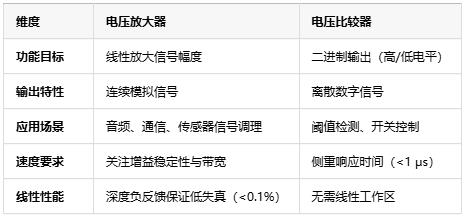

數據來源：電子發燒友
結語：技術趨勢與產業展望
電壓放大器正經歷三大技術躍遷：
高頻化與集成化：GaN/SiC器件推動頻率覆蓋向毫米波延伸（>30 GHz），3D封裝技術將尺寸壓縮至5×5 mm；
智能化升級：AI驅動的動態溫漂補償算法（如LSTM網絡）可將精度提升50%，降低外部校準依賴；
國產化突圍：2025年國產芯片市占率預計從12%提升至35%，在高性能儀表放大器領域打破國際壟斷。
在工業4.0與智能硬件的浪潮下，電壓放大器的性能競賽將重塑電子產業鏈格局。無論是高頻通信的極致需求，還是醫療設備的精準測量，唯有掌握核心設計能力與供應鏈主動權，方能在千億級市場中立于不敗之地。
