在自動化控制領域，模擬信號如同神經系統的神經遞質，持續傳遞著溫度、壓力、流量等物理參數。但當工程師在PLC面板前調試時，常面臨靈魂拷問：為何實驗室里得心應手的0-5V電壓信號，到了嘈雜的工廠環境就變得脆弱不堪？答案藏在電流與電壓兩種信號的底層邏輯差異中。
電流信號：工業環境的生存專家
4-20mA電流環路能統治工業傳感器市場數十年，靠的是三項絕技：
1. 故障保險機制：當傳輸線路斷裂時，電流瞬間歸零的特性，使控制系統能在300ms內觸發斷路報警。相較于電壓信號的"靜默失效"，這種硬性反饋機制在化工、油氣等高危場景中堪稱生命防線；
2. 抗干擾裝甲：在電磁干擾（EMI）肆虐的產線，電流信號展現出驚人韌性。測試顯示，在3V/m的射頻干擾場強下，4-20mA信號誤差僅0.15%，而電壓信號偏差可達8%；
3. 長距傳輸基因：電流源的特性使其能自動補償線路電阻。實測表明，500米電纜傳輸時，電流信號壓降不足0.3V，而電壓信號衰減可能超過40%。
電壓信號：實驗室寵兒的現實困境
盡管在消費電子領域大行其道，電壓信號在工業場景卻遭遇水土不服：
靈敏度詛咒：0-10V信號對線阻極其敏感，當傳輸電纜超過50米，每公里線阻帶來的壓降可達2.5V，足以讓DCS系統產生誤判；
●接地陷阱：在存在接地環路的系統中，地電位差可能使電壓測量值偏離真實值30%以上，這種隱患在電流信號系統中完全不存在；
●防護短板：當操作人員意外觸碰24V電壓回路時，0.2A的電流即可引發肌肉痙攣，而4-20mA電流環路在人體阻抗1kΩ時僅產生0.08V電壓，遠低于安全閾值。

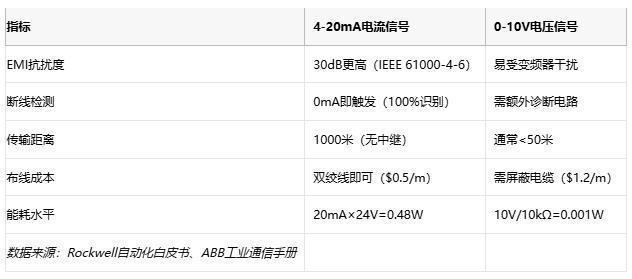

性能對比：實測數據揭示工業選擇邏輯
工程選型的平衡之道
兩種信號的博弈本質是可靠性成本與系統復雜度的權衡：
●電流信號陣營：在污水處理廠的溶解氧監測、煉鋼廠的爐溫控制等場景，4-20mA信號搭配HART協議可實現設備自診斷，將維護成本降低40%；
●電壓信號陣地：在機器人關節位置反饋、3D打印機溫控等短距應用中，0-5V信號憑借分壓電路的極致簡練，使BOM成本壓縮至電流方案的1/3；
●混合派實踐：現代DCS系統常采用折中方案——關鍵回路用電流信號確保安全，輔助回路用電壓信號優化成本，這種設計在汽車總裝線已成主流。
未來演進方向
隨著工業物聯網（IIoT）的發展，信號之爭正衍生新形態：
●數字電流環：將CAN總線協議疊加在4-20mA信號上，實現每秒100次的狀態刷新；
●智能電壓前端：通過Σ-Δ調制技術，使電壓信號具備0.01%的測量精度，媲美電流信號性能；
●無線適配方案：藍牙5.0模塊可將傳統電流/電壓信號轉換為無線傳輸，解決旋轉設備的信號采集難題。
在這場沒有終局的較量中，工程師的終極準則始終如一：在安全規范允許的范圍內，用最經濟的方案構建足夠健壯的系統。畢竟，當生產線以每秒數萬元的價值創造財富時，信號的可靠性從來都不是技術問題，而是經濟問題。
