【導讀】在本應用筆記中，我們將討論如何使用 IO 端口實現觸摸按鍵。我們還將展示如何使用少量 IO 端口線直接將該觸摸鍵與 LCD 連接。本文將描述和討論兩種用于電容式觸摸控制的低成本解決方案的方法。
在本應用筆記中，我們將討論如何使用 IO 端口實現觸摸按鍵。我們還將展示如何使用少量 IO 端口線直接將該觸摸鍵與 LCD 連接。本文將描述和討論兩種用于電容式觸摸控制的低成本解決方案的方法。
大多數手持式或壁掛式儀器都需要顯示屏和一些按鍵；這些往往占產品成本的很大一部分。經濟的顯示器是玻璃 LCD，它直接由微控制器驅動，因此不需要顯示控制器。缺點是顯示屏上的段數受限于可用的空閑 I/O 端口線的數量。成本的按鍵是由 PCB 上的銅焊盤制成的觸摸按鍵，因此成本可以忽略不計。缺點是每個按鍵必須是指腹的大小，并且很難以矩陣格式實現。然而，對于帶有很少按鍵的小型 7 段或 14 段顯示器，這種操作方法將是經濟的。
玻璃 LCD 驅動信號
考慮簡單的 LCD 顯示器。它只有一個段。為了操作該段，它必須有一個背板，通常稱為 COM 平面。電壓施加在該段 (SEG) 和 COM 之間以打開該段。為了停止在該段上積聚直流電壓，需要切換電壓，使有效直流電平為 0，該段上的電壓保持恒定。切換率稱為刷新率，應在 30 Hz 到 75 Hz 之間。較低的頻率可能會導致閃爍，但較高的頻率可能會產生“重影”效應，其中分段關閉可能需要更長的時間才能關閉。較高的頻率也可能會消耗更多的電量，因此選擇盡可能低的頻率，但又不會出現顯示屏閃爍的情況。
要關閉該段，請將相同極性的電壓施加到 SEG 和 COM 引腳，要打開該段，則施加相反的極性，
半Vcc方法

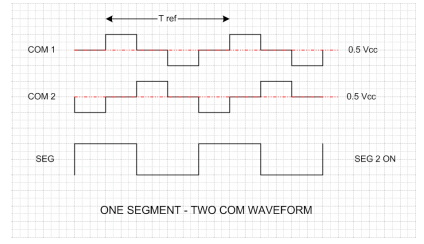

兩段顯示器可以按兩種方式排列：兩個 SEG 引腳和一個 COM 引腳，或者一個 SEG 引腳和兩個 COM 引腳。在種方法中，COM 引腳被切換，SEG 引腳被設置為相反極性以打開或相同極性以關閉。這是簡單的方法，但需要 N + 1 個引腳用于 N 個段。第二種方法很難實現，因?yàn)橛袃蓚€(gè)背板，并且它們必須以復用模式操作。相數取決于背板的數量。在此示例中將有兩個階段。在階段，COM1 引腳設置為高電平，SEG 引腳設置為高電平或低電平，具體取決于 seg1 是打開還是關閉。COM2 引腳保持在 ?Vcc，然后 COM1 引腳保持低電平，SEG 引腳緊隨其后。在下一階段，COM1 引腳保持在 ?Vcc，而 COM2 引腳與 SEG 引腳同相或異相切換。該方法稱為Half VCC 方法。在此示例中，兩種方法都沒有優勢，因?yàn)檫@兩種方法都需要三個引腳，但當段數增加時，優勢就很明顯。由于每個引腳均由 I/O 端口線驅動，因此 N 段所需的端口線數量為 (N/C) + C，其中 C 為 COM 平面數量。因此，對于 128 個段，方法 1 中的設計需要 129 個引腳，而方法 2 中僅需要 36 個引腳（具有 4 個 COM 平面）。N段所需的端口線數量為(N/C)+C，其中C是COM平面的數量。因此，對于 128 個段，方法 1 中的設計需要 129 個引腳，而方法 2 中僅需要 36 個引腳（具有 4 個 COM 平面）。N段所需的端口線數量為(N/C)+C，其中C是COM平面的數量。因此，對于 128 個段，方法 1 中的設計需要 129 個引腳，而方法 2 中僅需要 36 個引腳（具有 4 個 COM 平面）。
通過在 COM 信號上連接兩個相等的電阻 (100 kΩ)，然后將 I/O 端口編程為輸入，可以獲得 1/2 Vcc 電壓。
對比

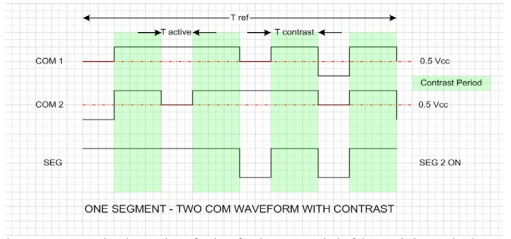

如果上述設計實際實現，該段很可能會一直保持開啟狀態。原因是它有一些來自 Vcc 的直流電壓。為了降低直流偏置，必須引入一些延遲。這種延遲起到了對比的作用。然后可以改變延遲周期以增加或減少對比度水平。在每個脈沖之后添加延遲周期，其中段和 COM 線都保持在 Vcc。
軟件必須在同一時間段內生成兩倍數量的脈沖，并根據活動或?qū)Ρ戎芷诟臅r(shí)間段。延遲周期可以通過兩個定時器來實現，或者如本應用所示，通過一個定時器來實現。
