【導讀】自舉電路也叫升壓電路。利用自舉升壓二極管、自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高。有的電路升高的電壓能達到數倍電源電壓。
自舉電路也叫升壓電路。利用自舉升壓二極管、自舉升壓電容等電子元件，使電容放電電壓和電源電壓疊加，從而使電壓升高。有的電路升高的電壓能達到數倍電源電壓。
01. 升壓電路原理
舉個簡單的例子：有一個12V的電路，電路中有一個場效應管需要15V的驅動電壓，這個電壓怎么弄出來？就是用自舉。
通常用一個電容和一個二極管，電容存儲電壓，二極管防止電流倒灌，頻率較高的時候，自舉電路的電壓就是電路輸入的電壓加上電容上的電壓，起到升壓的作用。
升壓電路只是在實踐中定的名稱，在理論上沒有這個概念，升壓電路主要是在甲乙類單電源互補對稱電路中使用較為普遍。
甲乙類單電源互補對稱電路在理論上可以使輸出電壓Vo達到Vcc的一半，但在實際的測試中，輸出電壓遠達不到Vcc的一半。
其中重要的原因就需要一個高于Vcc的電壓，所以采用升壓電路來升壓。

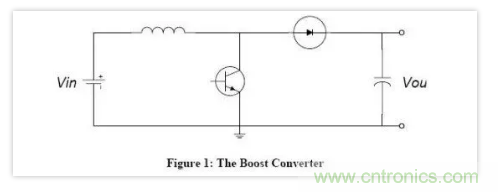

開關直流升壓電路即所謂的boost或step-up電路，是一種開關直流升壓電路，它可以是輸出電壓比輸入電壓高，基本電路圖見圖1：
假定那個開關(三極管或者mos管)已經斷開了很長時間，所有的元件都處于理想狀態，電容電壓等于輸入電壓。
下面要分充電和放電兩個部分來說明這個電路。
02. 充電過程

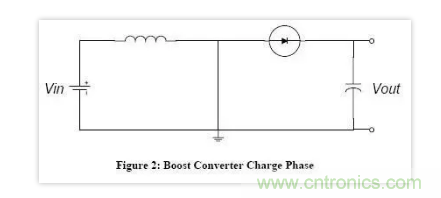

在充電過程中，開關閉合(三極管導通)，等效電路如圖二，開關(三極管)處用導線代替，這時，輸入電壓流過電感，二極管防止電容對地放電。
由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關，隨著電感電流增加，電感里儲存了一些能量。
03. 放電過程

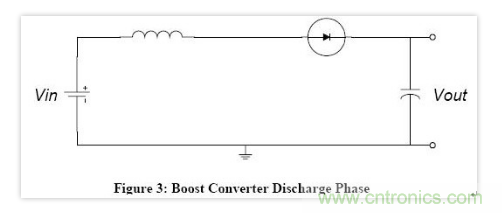

如圖三，這是當開關斷開(三極管截止)時的等效電路，當開關斷開(三極管截止)時，由于電感的電流保持特性，流經電感的電流不會馬上變為0，而是緩慢的由充電完畢時的值變為0。
而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電， 電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓完畢。
說起來升壓過程就是一個電感的能量傳遞過程，充電時，電感吸收能量，放電時電感放出能量。
如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流，如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。
04. 自舉電路的作用
自舉電路的作用是提高電壓，就是利用反饋電阻上的電壓升高來抬高所需電路的電壓，而不是用偏置電阻，直接從電源降壓。
所需的電壓，在電路中如果相位相同，稱為正反饋電路，起加大輸出作用，例如功率放大電路就是一個自舉電路。
自舉電路在電器設備用途很廣，例如音響、電視、機場掃描設備等等，在220V變頻調速器、工業級開關電源、400w微機開關電源、復印機電源上也都有它的身影。
