測試探頭作為系統維護的一部分，每當接到一個 TDM 線路故障報告，F(xiàn)DL 環回可以作為一種診斷工具，定位故障發生的位置。傳統的 T1 網絡，TDM 線路連接在測試探頭，可發送環回命令，評估結果。

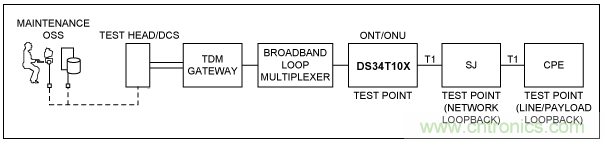

網絡正常運行時，TDM 流量終止在客戶端設備(CPE)。考慮圖 1 所示網絡，當檢測到網絡故障時，網絡將置于維護模式；從 OSS 發出的命令通過 TDM 網關，然后經過 ONU 或 ONT。這個例子中，TDM 網關支持電路仿真業務(CES)，這意味著 TDM 網關是 CES 偽線終點。所有 CES 通道終止在 TDM 網關，ONT 或 ONU 也可以是 GPON，因此，GPON 傳輸?shù)酱私Y(jié)束。這種情況下，TDM 網關要求 ONU 終止 GPON 業務及 CES 業務傳輸。圖 1 中，ONU 采用 Maxim 的 TDMoP 芯片實現。圖中可以看到一個接線器(SJ)，通常在許多傳統的 PDH 網絡都會用到。



內部硬件連接

為了實現 GR-312-CORE 標準定義的網絡環回，兩個 FDL 命令是必需的。



開啟網絡環回(00010010 11111111)，這個位命令和響應信息在 ESF 數據鏈傳送，將把 SJ 置于維護狀態，并對收到的 T1 數據進行環回。發送環回啟動消息時，SJ 一直保持在維護狀態。TDMoP 器件將監測第 9 位至第 14 位(001001)數據，以執行環回命令。



關閉網絡環回(00100100 11111111)，這個位命令和響應信息在 ESF 數據鏈路傳送，將把連接器置于正常工作狀態，相當一個 T1 中繼。連接器在傳送環回禁止命令器件保持正常狀態。TDMoP 將監測第 9 位至第 14 位(001001)，以執行環回禁止命令。



這些環路的開啟和關閉命令可通過 DS34T10x 芯片實現，圖 2 給出了 DS34T10x LIU 和成幀器的硬件連接。



為了實現環回開啟和關閉，每個 T1 端口需要一個額外的 T1 成幀器。如圖 2 所示，如果在網絡中實現兩個 T1 端口環回，那么就需要兩個額外的 T1 成幀器構成幀環回(FLB)。這個例子中使用一片 DS34T104，內置 4 個 T1 端口(兩個用于所需的 T1 端口，兩個用于 FDL 環回)。如果需要 8 個 T1 端口，可用 DS26401 提供另外 8 個成幀器。這些額外的成幀器用于連接原來的成幀器；這些成幀器僅用于環回開啟和關閉操作。圖 2 中，一片 DS34T104 用于實現兩個 T1 端口的 TDMoP“綁訂”，并提供環回支持。

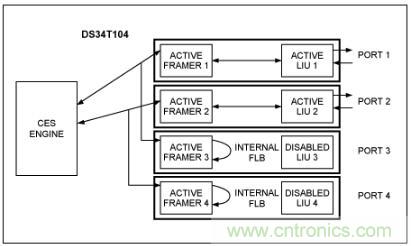

圖 2. DS34T104 在支持環回開啟和關閉的示例



圖 2 中，成幀器 3 并聯成幀器 1，成幀器 4 并聯成幀器 2。需預先配置好，然后才能發送 FDL 開啟和關閉代碼。可聯系 Maxim 申請驅動程序和配置文件。



為了驗證此配置，配置 FMRTOPISM4 寄存器如下：



設置 FMRTOPISM4.FRMR3 = 000，因此 FRMR3 源自 FRM1



設置 FMRTOPISM4.FRMR4 = 001，因此 FRMR4 源自 FRM2



由于 FDL 只能工作在 T1 的 ESF 成幀模式，端口 3 和 4 應該配置如下：



設置 TCR3.TFM = 0



設置 RCR1.RFM = 0



接下來，通過控制寄存器 1 把芯片配置成透明傳輸模式。



TCR1 = 64h 或 60h，取決于是否需要 B8ZS 碼



然后通過接收控制寄存器 3，把成幀器 3 和成幀器 4 配置為幀環回。



RCR3.FLB = 1，成幀器 3 和 4



對于端口 3 和端口 4 接收的 BOC，可通過 RBOC 寄存器設置為一串監測碼 N (N = 1，3，5 或 7)：

RBOC[2:1] = 00：第 1 組連續 BOC 碼，識別有效序列

RBOC[2:1] = 01：第 3 組連續 BOC 碼，識別有效序列

RBOC[2:1] = 10：第 5 組連續 BOC 碼，識別有效序列

RBOC[2:1] = 11：第 7 組連續 BOC 碼，識別有效序列



檢測到一個有效 BOC 事件(如前所示，通過設置 RLS7.BD)，RBOC 消息需要從 RBOC 寄存器讀取。然后基于 RBOC 消息，可通過 LMCR 寄存器設置環回。



LMCR[2:0] = 010



Maxim 提供的驅動程序在 _te1DrvCTRL 函數中包含這樣一個命令代碼，可用于發送任何 BOC 數據。



TE1DCTRL_T1403TXPKT

TE1DCTRL_T1403TXBOC



所有驅動器(包括內部和外部)的調用都可通過 agent.c 的一個簡單 API 和 t1e1_interface.c 文件。



一個 BOC 碼發送請求可以按照下列格式：



 // Call the driver''''s transmit BOC function



retval &= (*lnPtr->drvCtrl)(DRVREF,   TE1DCTRL_T1403TXBOC, ENABLE, (INT)BOC_CODE);



一個 BOC 碼停止發送請求可以按照下列格式：



 // Call the driver''''s transmit BOC function



retval &= (*lnPtr->drvCtrl)(DRVREF,   TE1DCTRL_T1403TXBOC, DISABLE, NULL);





結論

ONU 設備要求要支持 FDL 網絡環回的啟動 / 關閉命令。DS34T10x 系列的 TDMoP 芯片支持模擬環回，能夠?qū)崿F(xiàn)這一功能。當 BOC 收到一個有效的環回命令時，可使能模擬回環；同樣，也可解除環回。DS34T10x 的這個功能是采用 DS34T10x 設計的 ONU，不需要內部開關。
