天線、雷達、測距儀、衛星、車輛、艦船、其他航空和國防應用，以及270 VDC飛機電源系統里面都有高壓/大電流電路，這給電源管理帶來了獨特的挑戰。因此，如何設計出能夠在較小的空間內更有效地處理高功率的解決方案可謂至關重要。電動汽車、充電站、電池系統以及太陽能和風能應用的配電也是這種情況。
本文說明了高級繼電器和接觸器如何應對嚴苛的配電需求，因此可以簡化設計人員的工作；此外，本文還介紹了一種工具，方便對各種接觸器和繼電器功能做出選擇。
配電技術有著各種各樣的類型。許多露天開關設計只能承受幾百伏的電壓。但是，小型、輕巧、密封的設備若采用具有良好介電性能的氣體或真空，則其開關電壓可以高達70千伏（kV）。
就接觸器而言，觸點尺寸和壓力增加，再加上采用特殊合金材料，那么可以實現高達1000安的大電流管理。將內置霍爾效應電流傳感器集成于接觸器，還可以將這些設備變成“智能”電流感應版本。

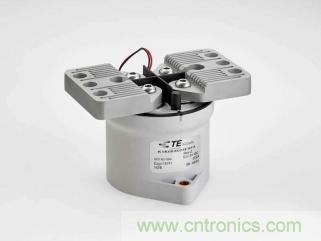

高壓（1,000 VDC）KILOVAC K1K接觸器的額定連續電流為1000安
什么時候考慮真空開關
常規開關會產生電弧，因此幾乎不可能斷開千伏電路。當電壓較高時，填充于開路觸點之間的空氣會迅速電離成為導電路徑。因此，盡管觸點斷開，但電離氣體仍可維持電路——這個問題在通用繼電器中并不普遍。
真空如何最大程度地減少飛弧問題
有一個解決方案可以解決飛弧問題，那便是去除接觸區域的可電離氣體。因此，高壓開關精心設計的目的就是為了在真空中正常工作。舉例來說，在10–6毫米汞柱的真空中，介電強度可達2000伏/密耳。
真空電介質還為高壓觸點提供了一個惰性的環境。真空實際上消除了氧化和腐蝕的可能性。當真空中出現電弧時，不會發生空氣或電介質氣體的分解，因此也就不會產生腐蝕性的副產品。
射頻應用
良好的絕緣性能和較低而穩定的接觸電阻，是能夠在射頻（RF）開關中使用高壓真空繼電器的兩大原因。然而，任何繼電器在射頻應用中都應注意電流和電壓的限制。“趨膚效應”將會產生影響，也就是說隨著頻率的增加，電流將從導體的中心向表面遷移。頻率越高則導電路徑的趨膚深度越小，迫使更多的電流通過更小的導體截面。這會導致導體表面局部受熱升溫，而高溫有可能損壞繼電器的密封性。

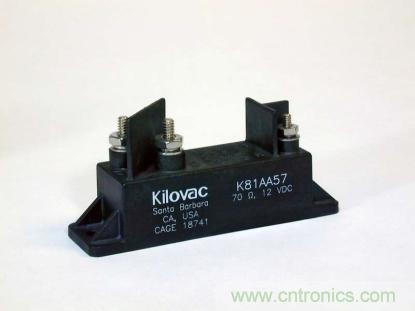

KILOVAC K81A高壓繼電器能夠耐受290°C（554°F）的高溫長達500小時
當繼電器用作絕緣體時，開路觸點之間和/或觸點與地面之間將會存在射頻電壓。在所有的實際應用中，繼電器都有一個1-2皮法的高壓電容。流經該電容的泄漏電流會加熱絕緣體的損耗元件，進而限制可以應用的射頻電壓。
電流和電壓的限制使得射頻應用有必要降低電流和電壓規格，同時其工作頻率也要控制在32MHz以下。選擇特定的繼電器時，這些限制因素均應予以考慮。
什么時候考慮絕緣開關
并非所有的高壓繼電器/接觸器都是真空型的。擁有良好介電性能的惰性氣體也可用于高壓組件和系統。這種解決方案十分靈活，因?yàn)槲覀兛梢酝ㄟ^(guò)改變氣體的混合比例和/或壓力來控制受壓外殼中的擊穿電壓。氣體加壓滅弧是它的另一個優點，因?yàn)橥ǔＴ跀?shù)微秒時間內就可以完成滅弧。
充氣式開關設備可用于高壓電源開關，其功能是關閉常開觸點。這種方案有一個優點：氣體的混合比例和壓力可以事先設定，以便在觸點接觸之前就產生電弧。此外，如果電路電壓高于3500伏，那么即使因觸點彈跳而使電路斷開，電弧也仍然保持穩定，足以維持電流。如電容性放電電路所示，這種現象有助于延長充氣繼電器的使用壽命。

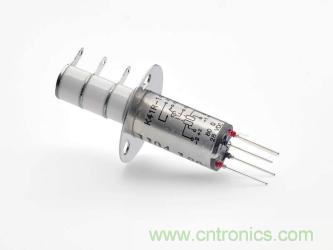

KILOVAC K41高壓真空介電繼電器可用于通斷負載開關
常規繼電器的接觸電阻不斷發生著變化，而真空繼電器的接觸電阻保持恒定且數值較低，在整個使用壽命期間其典型值為0.015歐姆。阻值之所以這么低，是因?yàn)檎婵绽^電器統一使用清潔部件，沒有氧化或污染，而且接觸部位使用的是純金屬。由于觸點采用真空密封，因此可在易爆或腐蝕性環境中實現安全的開關操作。
充氣式繼電器的接觸電阻一般也比較低，但不像真空繼電器的接觸電阻那么低和那么穩定。此外，其接觸電阻還會隨著測試方法的不同而發生變化。大容量、大電流的測試電路測得的阻值會比較低。觸點鍍金可以提高充氣式繼電器的穩定性，并降低其接觸電阻。
電源開關的通斷和中繼負載因素
術語“電源開關”和“熱開關”是指通過激活繼電器來斷開或接通電源。對繼電器進行開關操作時，觸點在閉合的瞬間和隨后的彈跳過程中都會產生電弧。電弧會引起觸點腐蝕，若不采取一定的預防措施，則電弧有可能導致觸點熔結，至少會導致相當程度的觸點損壞。因此，電弧的持續時間以及電流和電壓的水平都是決定繼電器壽命和可靠性的重要因素。
高電壓電源開關繼電器的觸點通常使用鎢或鉬制成，因?yàn)檫@些金屬硬度大且熔點高，可以耐受電弧的高溫作用。有些毫安級電流的高壓繼電器使用銅制觸點，但它們通常只用于“中繼”應用。
選擇適當?shù)睦^電器時，電路負載的類型是一個重要的考慮因素。電路負載一般分為電容性負載、電感性負載和電阻性負載。
電阻性負載——直流電阻性負載斷開時，觸點會在分離的瞬間產生電弧，直到觸點徹底分離為止。在一定的電壓和電流條件下，電弧的持續時間取決于觸點的分離速度、冷卻速度以及電感和分布電容的消電離作用。在相同電壓下，交流負載比直流負載更容易斷開，因?yàn)榻涣麟娏髅堪雮€(gè)周期就會自行斷開一次。極性轉換可防止金屬一直朝著同一個方向移動，這種情況通常會導致直流負載較早發生觸點故障。
電感性負載——斷開直流電感性負載比斷開電阻性負載更難。電感中的存儲能量（[1/2]LI2，其中L代表電感，單位亨利；I代表電流，單位安培）可以產生一個保持電流不變的電壓（–L[di/dt]）。電感的能量耗盡，電流才會消失。如果不采用快速斷路觸點或其他方式來斷開電感性負載，那么電弧的持續時間將直接取決于負載的時間常數（L/R，其中R代表電阻，單位歐姆）。交流電感性負載不會出現這個問題，因?yàn)槊堪雮€(gè)周期結束時會發生極性反轉，迫使電流過零。同時，電流與電壓存在相位差，并且在電流的后半個周期，供電電壓反向于自感電壓。
電容性負載——閉合直流電路中的觸點為電容充放電，將會產生大浪涌電流。其對于觸點的影響取決于初始峰值電流的幅值和電路的時間常數。類似情況在交流電路中則不常見。要想得到最佳的效果，繼電器必須置于負載的接地端；否則，觸點與殼體之間會出現大電流電弧，繞過負載。電源是對浪涌電流的唯一限制。
在實際應用中通常同時存在這三種負載，但是，具有大電容性負載或大電感性負載的電路由于儲有能量，因此比較難以進行開關操作。更為復雜的是，某些電路存在大浪涌電流。在這種情況下，如果觸點試圖在彈跳期間斷開極高的電流，那么就會出現強電弧致使觸點金屬熔化，最終導致觸點熔結。正弦交流電會使情況變得更糟，因?yàn)榻涣麟姷姆逯惦妷汉碗娏鞣謩e比相同負載電壓下的等效直流電大41%。
拓展思路以應對新的挑戰
如今，許多應用需要在更小的空間內更有效地利用更高的功率。例如，與傳統的115/200V系統相比，270V直流系統可靠性更高、維護更方便、重量更輕且使用壽命更長。這種發展也要求對電源管理技術進行更為細致的選擇。
設計者應當充分考慮電路條件，以及繼電器的電氣、機械和環境因素。此外，設計者還應權衡繼電器的各種工作特性，并清楚繼電器術語是一種具有特殊含義的專業語言。
評估與高電壓/大電流電路相關的電源管理產品是一個復雜的課題，本文探討的開關技術的其他方面也莫不如此。為簡化設計人員的工作，TE提供了一個“虛擬開發人員工具包”，其中涵蓋了高壓接觸器、高壓繼電器、電線電纜和連接器。通過該工具包的便捷在線菜單，我們可以快速訪問產品功能和優勢、圖紙、3D PDF和規格。該工具為設計人員提供了寶貴的見解，幫助他們精心選擇開關技術來應對如今嚴苛的配電需求。
