【導讀】變頻器怎么接線？變頻器主電路和控制電路接線流程是怎樣的？接下來本文將為大家一一介紹。
一、變頻器主電路的接線流程

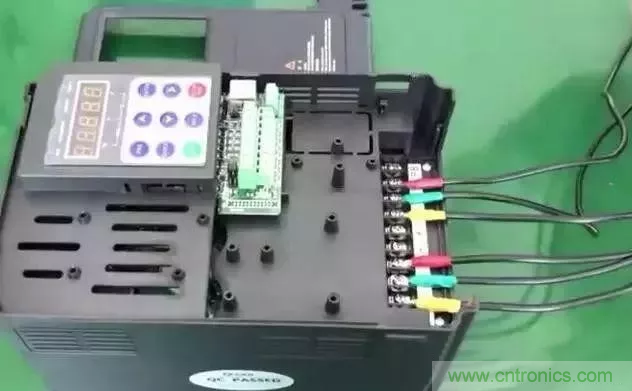

1、當我們拿到變頻器，擠壓變頻器兩側凹槽，打開上蓋，取下?lián)蹙€板，變頻器的R, S, T端子接電源線，U, V, W端子接電機線，地線符號處接地線。

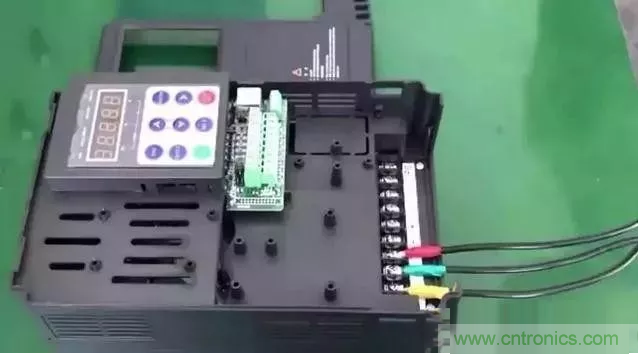

2、我們將電源線的黃、綠、紅按照順序接到R, S, T端子處。
R, S, T端子接電源線
3、將電機線按照黃、綠、紅按照順序接到U, V, W端子處。
U, V, W端子接電機線
4、接線完成后，要注意檢查電源線、電機線是否接錯，端子壓接是帶牢靠，電源線、電機線有無老化、破損、漏接的情況，接線 完成后，安裝變頻器擋線板，安裝變頻器上蓋，打開電源開關給變頻器供電，變頻器顯示50HZ，變頻器可以正常操作了。
二、變頻器控制電路的接線流程

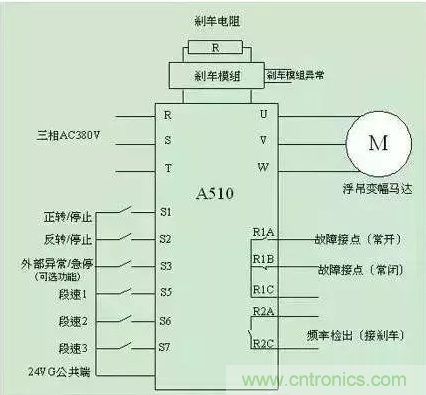

1、如圖所示，R是剎車電阻，R、S、T 分別是電源進線的輸入端子，變頻器輸出端子U、V、W是用來接到電動機上的。
典型的變頻器接線圖
2、S1是正轉端子，S2是反轉端子，S3是異常、停止端子，S5、S6、S7分別是多段速端子，R1A、R1B、R1C分別是故障常開、常閉與公共點，R2A與R2C是頻率檢出端子。

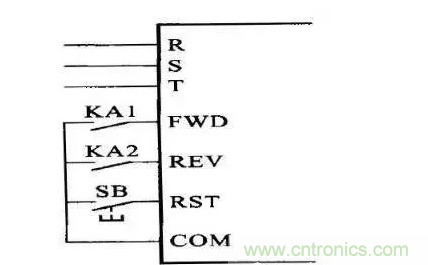

3、找到變頻器的控制端子，在外面加裝2個中間繼電器，分別是KA1與KA2，接線方法如下圖所示，KA1工作時，變頻器正轉，KA2工作時，變頻器反轉，SB是復位按鈕，當有異常報警時，變頻器會停機，此時按下RST，可以消除報警，然后再重新啟動變頻器。
正反轉的接線方法

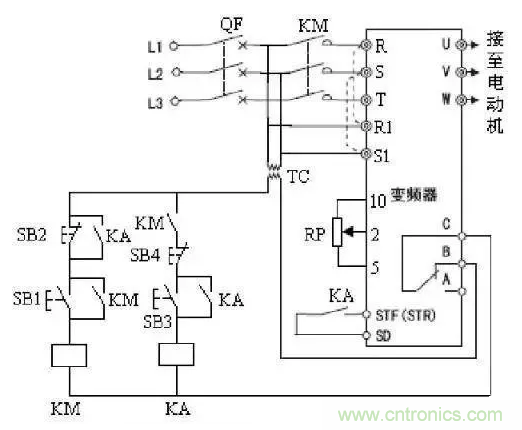

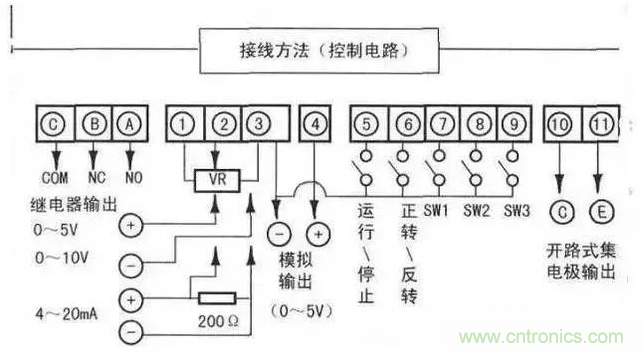

4、如果有電位器，接線方法如下圖所示，電位器的輸出分別接到變頻器的10、2、3個端子中，這個是輸出接模擬量輸入，當調節電位器的旋鈕時，變頻器的頻率會相應的跟著變化。
電位器的接線方法
變頻調速器怎么接線?變頻調速器主電路和控制電路接線方法

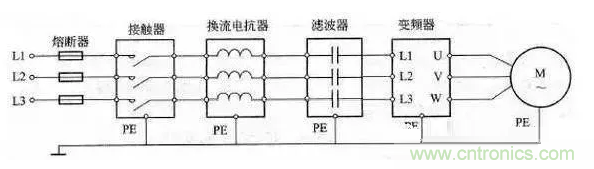

一、主電路的接線
1、電源應接到變頻調速器輸入端R、S、T接線端子上，一定不能接到變頻調速器輸出端（U、V、W）上，否則將損壞變頻調速器。接線后，零碎線頭必須清除干凈，零碎線頭可能造成異常，失靈和故障，必須始終保持變頻調速器清潔。在控制臺上打孔時，要注意不要使碎片粉末等進入變頻調速器中。
2、在端子+，PR間，不要連接除建議的制動電阻器選件以外的東西，或絕對不要短路。
3、電磁波干擾，變頻調速器輸入／輸出（主回路）包含有諧波成分，可能干擾變頻調速器附近的通訊設備。因此，安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器，使干擾降到最小。
4、長距離布線時，由于受到布線的寄生電容充電電流的影響，會使快速響應電流限制功能降低，接于二次側的儀器誤動作而產生故障。因此，最大布線長度要小于規定值。不得已布線長度超過時，要把Pr．156設為1。
5、在變頻調速器輸出側不要安裝電力電容器，浪涌抑制器和無線電噪音濾波器。否則將導致變頻調速器故障或電容和浪涌抑制器的損壞。
6、為使電壓降在2%以內，應使用適當型號的導線接線。變頻調速器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的電壓下降而導致電機的轉矩下降。
7、運行后，改變接線的操作，必須在電源切斷10min以上，用萬用表檢查電壓后進行。斷電后一段時間內，電容上仍然有危險的高壓電。
二、控制電路的接線
變頻調速器的控制電路大體可分為模擬和數字兩種。
1、控制電路端子的接線應使用屏蔽線或雙絞線，而且必須與主回路，強電回路（含200V繼電器程序回路）分開布線。
2、由于控制電路的頻率輸入信號是微小電流，所以在接點輸入的場合，為了防止接觸不良，微小信號接點應使用兩個并聯的節點或使用雙生接點。
3、控制回路的接線一般選用0.3～0.75平方米的電纜。
三、地線的接線

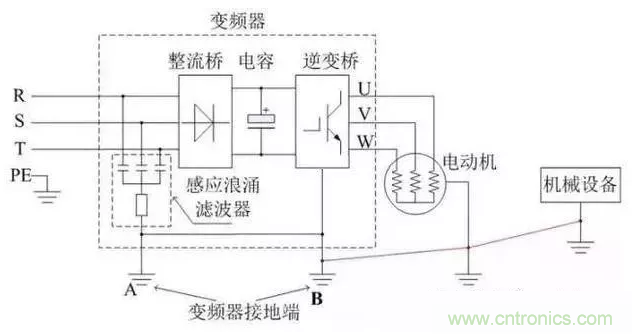

1、由于在變頻調速器內有漏電流，為了防止觸電，變頻調速器和電機必須接地。
2、變頻調速器接地用專用接地端子。接地線的連接，要使用鍍錫處理的壓接端子。擰緊螺絲時，注意不要將螺絲扣弄壞。
3、鍍錫中不含鉛。
4、接地電纜盡量用粗的線徑，必須等于或大于規定標準，接地點盡量靠近變頻調速器，接地線越短越好。
變頻調速器接線注意事項：
1、變頻調速器本身有較強的電磁干擾，會干擾一些設備的工作，因此我們可以在變頻調速器的輸出電纜上加上電纜套。
2、變頻調速器或控制柜內的控制線距離動力電纜至少100mm等等。
3、在購買變頻調速器的時候都會有變頻調速器說明書。如果沒有的話，您可以上您所購買的品牌的網站上去下載。變頻調速器說明書上面的內容相當詳細，包括產品介紹、工作原理、安裝調試等等。
以上是基本的接線方法介紹，希望對廣大的電氣朋友，在變頻器的日常使用與維護時有幫助。
