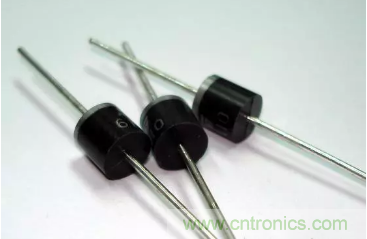

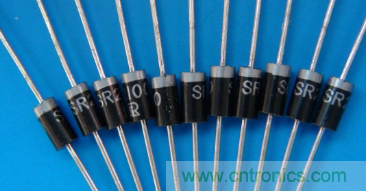

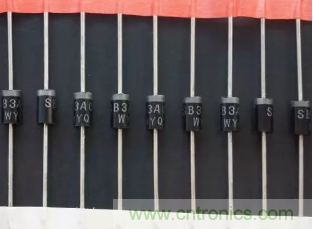

【導讀】整流二極管一般為平面型硅二極管，用于各種電源整流電路中。選用整流二極管時，主要應考慮以下重要參數。另外，本文還詳細介紹常用常用整流二極管的型號與參數。
（1）最大平均整流電流IF：指二極管長期工作時允許通過的最大正向平均電流。該電流由PN結的結面積和散熱條件決定。使用時應注意通過二極管的平均電流不能大于此值，并要滿足散熱條件。例如1N4000系列二極管的IF為1A。
（2）最高反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。若大于此值，則反向電流(IR)劇增，二極管的單向?qū)щ娦员黄茐模瑥亩鸱聪驌舸ＭǔＨ》聪驌舸╇妷?VB)的一半作為(VR)。例如1N4001的VR為50V，1N4002-1n4006分別為100V、200V、400V、600V和800V，1N4007的VR為1000V
（3）最大反向電流IR：它是二極管在最高反向工作電壓下允許流過的反向電流，此參數反映了二極管單向?qū)щ娦阅艿暮脡摹Ｒ虼诉@個電流值越小，表明二極管質量越好。
（4）擊穿電壓VB：指二極管反向伏安特性曲線急劇彎曲點的電壓值。反向?yàn)檐浱匦詴r(shí)，則指給定反向漏電流條件下的電壓值。
（5）最高工作頻率fm：它是二極管在正常情況下的最高工作頻率。主要由PN結的結電容及擴散電容決定，若工作頻率超過fm，則二極管的單向?qū)щ娦阅軐⒉荒芎芎玫伢w現。例如1N4000系列二極管的fm為3kHz。另有快恢復二極管用于頻率較高的交流電的整流，如開關電源中。
（6）反向恢復時間trr：指在規定的負載、正向電流及最大反向瞬態電壓下的反向恢復時間。
（7）零偏壓電容CO：指二極管兩端電壓為零時，擴散電容及結電容的容量之和。值得注意的是，由于制造工藝的限制，即使同一型號的二極管其參數的離散性也很大。手冊中給出的參數往往是一個范圍，若測試條件改變，則相應的參數也會發生變化，例如在25°C時測得1N5200系列硅塑封整流二極管的IR小于10uA，而在100°C時IR則變?yōu)樾∮?00uA。
普通串聯穩壓電源電路中使用的整流二極管，對截止頻率的反向恢復時間要求不高，只要根據電路的要求選擇最大整流電流和最大反向工作電流符合要求的整流二極管即可。例如，1N系列、2CZ系列、RLR系列等。
開關穩壓電源的整流電路及脈沖整流電路中使用的整流二極管，應選用工作頻率較高、反向恢復時間較短的整流二極管（例如RU系列、EU系列、V系列、1SR系列等）或選擇快恢復二極管。
二極管型號 用途 最高反向工作電壓VR 最大平均整流電流IF
1N4001 硅整流二極管 50V, 1A,(Ir=5uA,Vf=1V,Ifs=50A)
1N4002 硅整流二極管 100V, 1A,
1N4003 硅整流二極管 200V, 1A,
1N4004 硅整流二極管 400V, 1A,
1N4005 硅整流二極管 600V, 1A,
1N4006 硅整流二極管 800V, 1A,
1N4007 硅整流二極管 1000V, 1A,
1N4148 硅開關二極管 75V, 4PF,Ir=25nA,Vf=1V,
1N5391 硅整流二極管 50V, 1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A)
1N5392 硅整流二極管 100V,1.5A,
1N5393 硅整流二極管 200V,1.5A,
1N5394 硅整流二極管 300V,1.5A,
1N5395 硅整流二極管 400V,1.5A,
1N5396 硅整流二極管 500V,1.5A,
1N5397 硅整流二極管 600V,1.5A,
1N5398 硅整流二極管 800V,1.5A,
1N5399 硅整流二極管 1000V,1.5A,
1N5400 硅整流二極管 50V, 3A,(Ir=5uA,Vf=1V,Ifs=150A)
1N5401 硅整流二極管 100V,3A,
1N5402 硅整流二極管 200V,3A,
1N5403 硅整流二極管 300V,3A,
1N5404 硅整流二極管 400V,3A,
1N5405 硅整流二極管 500V,3A,
1N5406 硅整流二極管 600V,3A,
1N5407 硅整流二極管 800V,3A,
1N5408 硅整流二極管 1000V,3A,
1S1553 硅開關二極管 70V,100mA,300mW, 3.5PF,300ma,
1S1554 硅開關二極管 55V,100mA,300mW, 3.5PF,300ma,
1S1555 硅開關二極管 35V,100mA,300mW, 3.5PF,300ma,
1S2076 硅開關二極管 35V,150mA,250mW, 8nS, 3PF,450ma, Ir≤1uA,Vf≤0.8V,≤1.8PF,
1S2076A 硅開關二極管 70V,150mA,250mW,8nS, 3PF,450ma, 60V, Ir≤1uA,Vf≤0.8V,≤1.8PF,
1S2471 硅開關二極管 80V, Ir≤0.5uA,Vf≤1.2V,≤2PF,
1S2471B 硅開關二極管 90V,150mA,250mW,3nS,3PF,450ma,
1S2471V 硅開關二極管 90V,130mA,300mW,4nS,2PF,400ma,
1S2472 硅開關二極管 50V, Ir≤0.5uA,Vf≤1.2V,≤2PF,
1S2473 硅開關二極管 35V, Ir≤0.5uA,Vf≤1.2V,≤3PF,
1S2473H 硅開關二極管 40V,150mA,300mW,4nS,3PF,450ma,
2AN1 二極管 5A, f=100KHz
2CK100 硅開關二極管 40V,150mA,300mW,4nS,3PF,450ma,
2CK101 硅開關二極管 70V,150mA,250mW,8nS, 3PF,450ma,
2CK102 硅開關二極管 35V,150mA,250mW, 8nS, 3PF,450ma,
2CK103 硅開關二極管 20V,100mA, 2PF,100ma,
2CK104 硅開關二極管 35V,100mA, 10nS,2PF,225ma,
2CK105 硅開關二極管 35V,100mA, 4nS,2PF,225ma,
2CK106 硅開關二極管 75V,100mA, 4nS,2PF,100ma,
2CK107 硅開關二極管 90V,130mA,300mW,4nS,2PF,400ma,
2CK108 硅開關二極管 70V,100mA,300mW, 3.5PF,300ma,
2CK109 硅開關二極管 35V,100mA,300mW, 3.5PF,300ma,
2CK110 硅開關二極管 90V,150mA,250mW,3nS,3PF,450ma,
2CK111 硅開關二極管 55V,100mA,300mW, 3.5PF,300ma,
2CK150 硅開關二極管 15V, Ir≤25nA, Vf≤1.2V,≤2PF,
2CK161 硅開關二極管 15V, Ir≤25nA, Vf≤1.2V,≤2PF,
2CK4148 硅開關二極管 75V, Ir≤25nA,Vf=1V,4PF,
2CK2076 硅開關二極管 35V, Ir≤1uA,Vf≤0.8V, ≤1.8PF,
2CK2076A硅開關二極管 60V, Ir≤1uA,Vf≤0.8V, ≤1.8PF,
2CK2471 硅開關二極管 80V, Ir≤0.5uA,Vf≤1.2V,≤2PF,
2CK2472 硅開關二極管 50V, Ir≤0.5uA,Vf≤1.2V,≤2PF,
2CK2473 硅開關二極管 35V, Ir≤0.5uA,Vf≤1.2V,≤3PF,
2CN1A 硅二極管 400V, 1A, f=100KHz,
2CN1B 硅二極管 100V, 1A, f=100KHz,
2CN3 硅二極管 V, 1A, f=100KHz,
2CN3D 硅二極管 V, 1A, f=100KHz,
2CN3E 硅二極管 V, 1A, f=100KHz,
2CN3F 硅二極管 V, 1A, f=100KHz,
2CN3G 硅二極管 V, 1A, f=100KHz,
2CN3H 硅二極管 V, 1A, f=100KHz,
2CN3I 硅二極管 V, 1A, f=100KHz,
2CN3K 硅二極管 V, 1A, f=100KHz,
2CN4D 硅二極管 V, 1.5A,f=100KHz,
2CN5D 硅二極管 V, 1.5A, f=100KHz,
2CN6 硅二極管 V, 1A, f=100KHz,
2CP1553 硅二極管 Ir≤0.5uA,Vf≤1.4V,≤3.5PF,
2CP1554 硅二極管 Ir≤0.5uA,Vf≤1.4V,≤3.5PF,
2CP1555 硅二極管 Ir≤0.5uA,Vf≤1.4V,≤3.5PF
