【導讀】POS機需要非常可靠的質量來保證數據傳輸，一般需要過IEC標準接觸放電8KV，空氣放電15KV的靜電測試，所以POS機的接口電路保護至關重要。通常POS機接口有RS232、RJ11、RJ45、USB，以及電源輸入等接口。這些接口都需要非常完善的電路保護才能保證POS的安全使用。下面簡單介紹幾種接口的常用保護電路。
POS機按機型可分為手持POS機、臺式POS機、移動手機POS機。手持POS機又叫移動的銷售點，是一種可實時地脫機進行數據處理的智能卡終端掌上設備。它采用無線通訊方式，廣泛應用于儀器儀表數據采集、小區收費管理、身份驗證、移動銷售、考勤、門禁、巡檢等方面。POS機需要非常可靠的質量來保證數據傳輸，一般需要過IEC標準接觸放電8KV，空氣放電15KV的靜電測試，所以POS機的接口電路保護至關重要。通常POS機接口有RS232、RJ11、RJ45、USB，以及電源輸入等接口。這些接口都需要非常完善的電路保護才能保證POS的安全使用。下面簡單介紹幾種接口的常用保護電路：

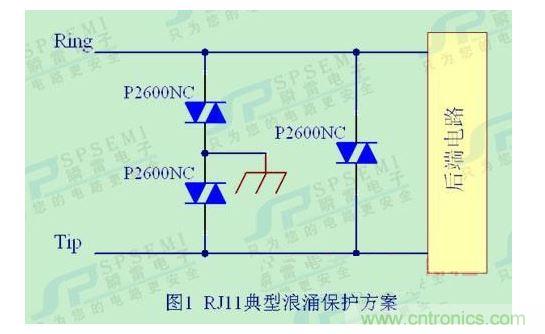

RJ11電話接口: POS機可通過電話線和結算系統通訊。由于RJ11接口振鈴信號最大有150V左右的脈沖信號，為了保證設備的正常工作，過壓保護元器件的動作電壓必須高于最大振鈴信號脈沖電壓。下圖1是SPSEMI瞬雷電子為POS機RJ11接口設計的浪涌防護，差模、共模保護齊全，可通過ITU-T_K2.1標準8KV浪涌等級。
SPSEMI瞬雷電子可以提供業內抗浪涌能力以及抗靜電能力最強的S.E.T產品保護數據線。SPSEMI 瞬雷電子的S.E.T系列產品低容值、低殘壓、反應快、耐壓高的特點，滿足POS機高可靠性的需求。

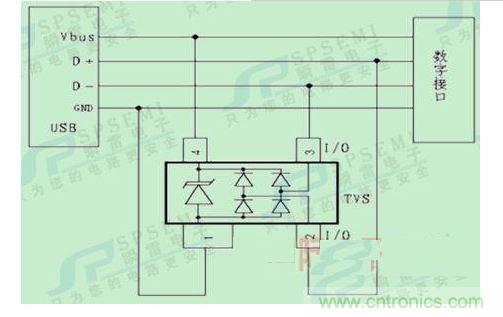

USB接口：手持POS機使用USB MINI5pin傳輸數據，由于外界ESD靜電的存在，USB接口容易導致數據傳輸失敗，或損壞USB芯片，所以，對于手持POS機的USB接口做靜電保護至關重要。下圖是SPSEMI瞬雷電子典型的USB保護方案：
POS機鍵盤按鍵：空氣放電干擾容易經過鍵盤縫隙進入POS機上的鍵盤走線,影響POS機的正常工作，也可以通過耦合感應到走線，如何防止靜電影響內部電路？可以從結構上處理，減少縫隙，加大硅膠墊的厚度，最普遍的方式是在鍵盤電路上加瞬態抑制二極管ESD進行保護。

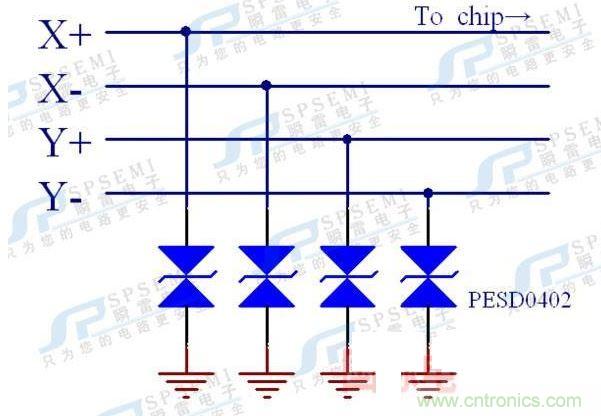

POS機電阻式觸摸屏：人體靜電放電電壓可達15KV以上，而POS機上的觸摸屏四個角落最容易遭受靜電損壞，下圖是觸摸屏上常用方案：
在手持POS機的電源充電口，也需要完善的保護，熱插拔產生的瞬態浪涌脈沖電流容易導致電源芯片的損壞，采用PTC和TVS對電源過壓、過流保護是有效的方法之一。對于POS機上用的其他接口比如RJ45、RS232、micro SD、VGA、電源接口、顯示屏數據線接口等，SPSEMI瞬雷電子都可以提供完善的保護方案。
