Achronix在其Speedster7t FPGA器件上已經實現了JESD204C接口，使客戶能夠使用他們所選擇的ADC或DAC。由于是在同構FPGA架構上實現了軟的JESD204C接口，客戶可以使用他們喜歡的ADC/DAC器件并使其設計實現定制化。本文討論了基于Achronix Speedster7t FPGA器件的JESD204C解決方案。
Achronix JESD204C解決方案支持該標準提及的所有功能，并對以前的版本進行改善。旨在實現由標準機構提出的所有的四個目標：
提高通道速率以支持所需的更高總帶寬——Achronix的解決方案目前支持每SerDes通道高達24.75 Gbps的數據速率。SerDes可以支持32 Gbps的JESD204C上限通道速率。用于測試設計的數據轉換器使用的是Analog Devices（ADI）的AD9082，它支持的最大數據速率為24.75 Gbps。
提升有效載荷傳輸效率——Achronix的用戶可以使用FPGA邏輯來對其設計進行定制和優化。
鏈路穩健性——Achronix的解決方案展示了在單通道和多通道模式鏈路的高度穩健性，同時保持確定性的延遲。例如，對于那些沒有量化效應的模式，采樣率可以達到AD9082支持的最高極限。
向后兼容先前的JESD204B版本——Achronix將會提供JESD204B解決方案。
實驗室測試方案
Achronix已成功實現并演示了Speedster7t JESD204C的解決方案，該解決方案可連ADI的AD9082，AD9082帶有四通道16位DAC和雙通道12位ADC轉換件。實驗環回設置（如圖1所示）包括以下組件：
·Bittware的VectorPath S7t-VG6加速卡。板上使用的是Achronix Speedster7t FPGA器件。
·連接VectorPath和ADI的EVAL-AD9082連接器。Achronix開發了一塊4-lane的QSFP到FMC的連接器，如果有需要的話，還可以調整為8通道或16通道。
·配備FMC連接器的ADI EVAL-AD9082 ADC/DAC板卡。
·所需的測試設備和其它配件。

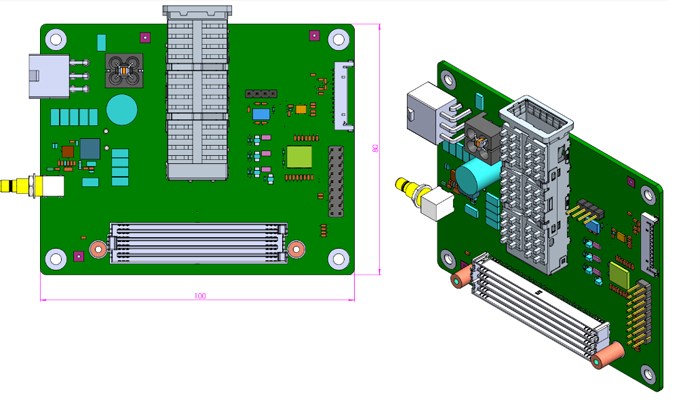

圖1：連接VectorPath和ADI的EVAL-AD9082連接器板卡
實驗設置給發送（Tx）的和接收（Rx）的方向上提供完整的信號鏈。各組件的功能如下：
在VectorPath加速卡上的Speedster7t AC7t1500 FPGA器件中實現JESD204C發送/接收IP功能。通過連接的PC上的Linux控制臺運行特定的測試腳本。
Speedster7t SerDes通道通過定制的FMC-QSFP連接器板卡連接到ADC/DAC。QSFP28模塊支持四個SerDes通道，每個通道的運行速度為24.75 Gbps。
通過所連PC調用API，完成對ADI的AD9082-FMCA-EBZ評估板上數千個寄存器進行編程配置。另外，也可以使用FPGA上的軟CPU核或SoC中的硬CPU核對寄存器進行編程配置。
外部時鐘源使VectorPath加速卡和AD9082-FMCA-EBZ評估板同步。也可以通過使用AD9082-FMCA-EBZ上的振蕩器來生成內部時鐘，并通過FMC-QSFP連接器饋送到VectorPath加速卡。
由一個任意波形發生器（AWG）產生波形被通過外部直傳送給ADC0和ADC1。
環回發生在Speedster7t FPGA內部，處于JESD204C接收和發送模塊之間，而DAC輸出顯示在示波器上。
DAC0和DAC1輸出的預期波形顯示在連接的示波器上。

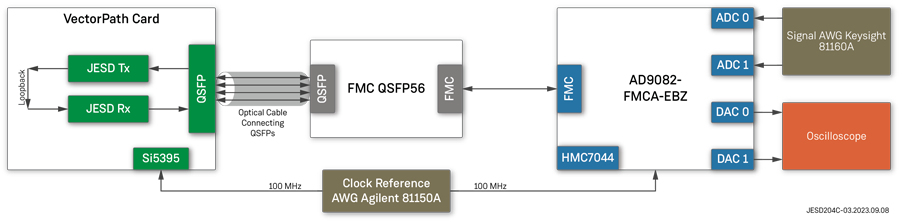

圖2：四通道環回示例
上圖顯示了一個四通道環回配置。信號路徑為AWG（I/Q信號）→AD9082-FMCA-EBZ（ADC）→FMC QSFP56→Speedster7t JESD204C Rx→環回→Speedster7t JESD204C Tx→FMC QSFP56→AD9082-FMCA-EBZ （DAC）→示波器。
AD9082-FMCA-EBZ的ADC0和ADC1的輸入I/Q波形具有相同的頻率，但相位相差90度。頻率取決于AD9082-FMCA-EBZ支持的模式，該設置可以在最小且可接受的抖動下，實現該特定模式所聲明的最高頻率。
基于Speedster7t FPGA器件，實現的先進的Achronix JESD204C解決方案，可以實現JESD204C數據轉換器所支持的最高速率。該解決方案為連接的ADC/DAC設備提供了一個與供應商無關的接口，從而支持客戶可以選擇他們喜歡的ADC/DAC供應商。
（作者：Manish Sinha，Achronix戰略規劃與業務發展部）
