【導讀】時鐘晶體和相關電路應布置在PCB的中央位置并且要有良好的地層，而不是靠近I/O接口處。不可將時鐘產生電路做成子卡或者子板的形式，必須做在單獨的時鐘板上或者承載板上。
我們在單板電路設計時，針對時鐘部分的注意事項，主要有以下幾個方面可以考慮：
1、布局
時鐘晶體和相關電路應布置在PCB的中央位置并且要有良好的地層，而不是靠近I/O接口處。不可將時鐘產生電路做成子卡或者子板的形式，必須做在單獨的時鐘板上或者承載板上。

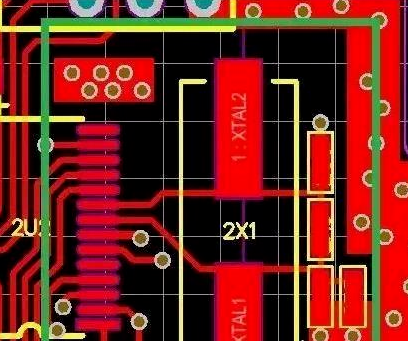

如下圖所示，綠色框中部分下一層最好不要走線
在PCB時鐘電路區域只布與時鐘電路有關的器件，避免布設其他電路，晶體附近或者下面不要布其他信號線。在時鐘發生電路、晶體下使用地平面，若其他信號穿過該平面，違反了映像平面功能，如果讓信號穿越這個地平面的話，就會存在很小的地環路并影響地平面的連續性，這些地環路在高頻時將會產生問題。
對于時鐘晶體、時鐘電路，可以采用屏蔽措施進行屏蔽處理。
若時鐘外殼為金屬，則PCB設計時一定要在晶體下方鋪銅，并保證此部分與完整的地平面有良好的電氣連接(通過多孔接地)。
2、時鐘晶體下面鋪地的好處
晶體振蕩器內部的電路會產生射頻電流，如果晶體是金屬外殼封裝的，直流電源腳是直流電壓參考和晶體內部射頻電流回路參考的依靠，通過地平面釋放外殼被射頻輻射產生的瞬態電流。總之，金屬外殼是一個單端天線，附近的映像層、地平面層有時兩層或者更多層做為射頻電流對地的輻射耦合作用是足夠的。
晶體下鋪地對散熱也是有好處的。時鐘電路和晶體下鋪地將提供一個映像平面，可以降低對相關晶體和時鐘電路產生共模電流，從而降低射頻輻射，地平面對差模射頻電流同樣有吸收作用，這個平面必須通過多點連接到完整的地平面上，并要求通過多個過孔，這樣可以提供低的阻抗，為增強這個地平面的效果，時鐘發生電路應該與這個地平面靠近。
SMT封裝的晶體將比金屬外殼的晶體有更多的射頻能量輻射：因為表貼晶體大多是塑料封裝，晶體內部的射頻電流會向空間輻射并耦合到其他器件。
3、時鐘信號的布線

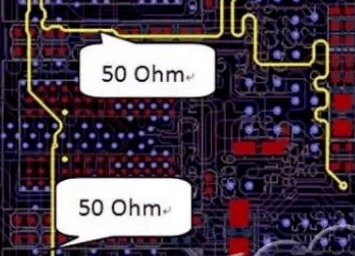

時鐘線建議走在多層PCB板的內層，即走帶狀線。走在內層能保證完整的映像平面，它可以提供一個低阻抗射頻傳輸路徑，并產生磁通量，以抵消它們的源傳輸線的磁通量，源和返回路徑的距離越近，則消磁就越好。
由于增強了消磁能力，高密PCB板的每個完整平面映像層可提供6-8dB的抑制。
時鐘布多層板的好處：有一層或者多層可以專門用于完整的電源和地平面，可以設計成好的去耦系統，減小地環路的面積，降低了差模輻射，減小了EMI，減小了信號和電源返回路徑的阻抗水平，可以保持全程走線阻抗的一致性，減小了鄰近走線間的串擾等。
