如果說最近的5G智能手機具有更大的屏幕、更大的鋰離子電池容量和“快速充電（快充）”等特點，是表明著未來手機的發展，那么USB-C（USB Type-C）的PD 3.0規范，尤其是可編程電源（PPS），將成為USB供電的首選。
USB自1996年問世以來，在移動產品的數據通信、充電和供電的標準化方面提供了空前的領導地位。USB技術的最大飛躍發生在2013年至2016年，當時USB委員會集體批準了：
USB3.1 Super Speed + Gen 1（5Gbps）和Gen 2（10Gbps）數據通信
電源供電Power Delivery 2.0或PD，最高100 W或20 V / 5 A
Type C連接器（修訂版1.2）

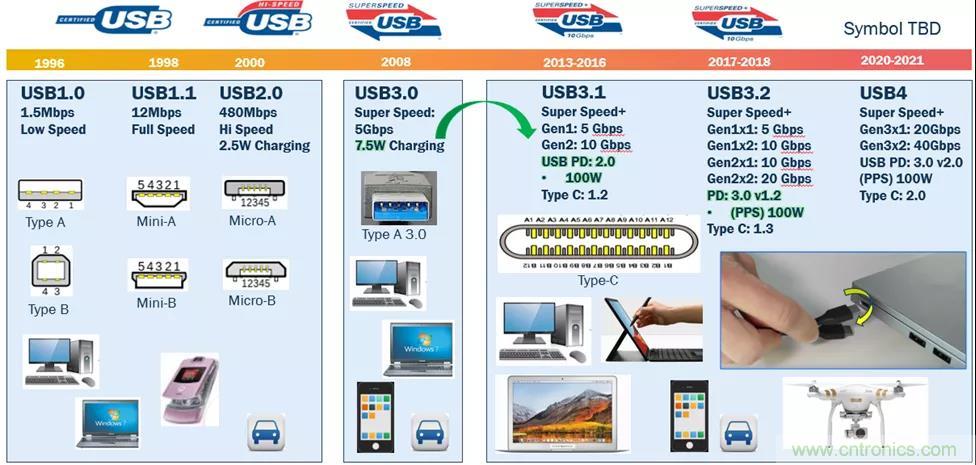

圖1：USB的演進
Type C連接器有24個觸點（兩排各12個觸點），設計用以處理高達100 W、20 V / 5 A的電流，以非常緊湊的外形尺寸（僅2.4mm高度）提供可正反逆插的插頭插入和附件方向檢測，并承諾放棄我們都愛恨交加的傳統電纜的糾纏“老鼠窩”。
100 W……真的嗎？
從7.5 W充電（USB3.0）到100 W（USB 3.1）是個相當大的飛躍。也許有人會問，當大多數移動設備使用15 W – 45 W充電器就能正常工作時，誰真的需要100 W？然而，如果過去的情況能說明未來的趨勢，那么明天的創新將比我們想象的更快吞噬100 W。
充電和供電很像供需經濟學。這是一種共生關系，如果需求不增長，則供給不會增加，但如果供給不增加，需求就會停滯不前。 將USB供電功率從7.5 W提升至100 W，只是讓更多的設備通過USB充電。
USB-C PD電力協議
在使用USB 3.1和Type C連接器之前，USB充電設備通過D +和D-端子上的非數據信令來識別USB充電端口。雖然此方法在高達7.5 W的情況下也能正常工作，但要在USB 源和USB 接收端之間安全地提供高達100 W（20 V / 5 A）的功率，則需要一種更精密、更強大的方法。
總的來說，USB 3.1、PD 2.0和Type C連接器引入了一種雙線、單線協議，橫跨source和sink之間的CC線（圖2），具有全面的消息傳遞功能。這種PD消息傳遞的一個用途是協商電力協議。電力協議很像從菜單上訂購餐廳食物。在基于隱式協議（最大15 W）連接source和sink之后，如果兩個端口都具有PD功能，則必須建立顯式協議或PD 電力協議（最高100 W）。

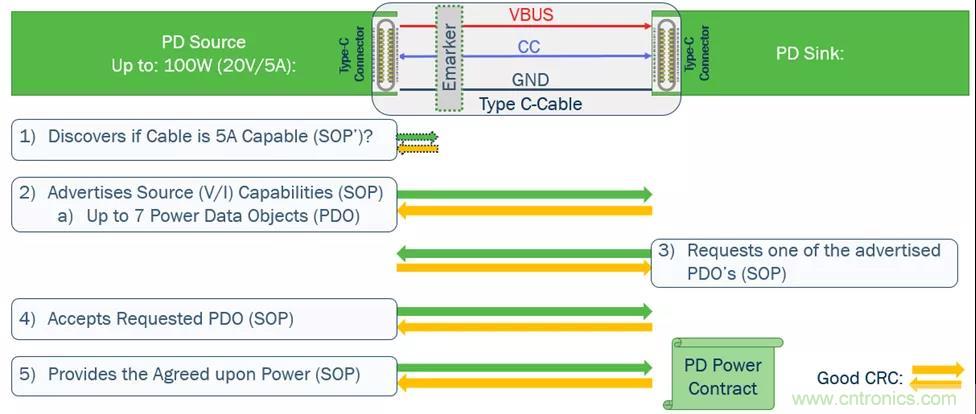

圖2：USB-C / PD電力協議
所有合規的> 3 A Type C電纜都必須包含電子標記的電纜或emarker。因此，如果檢測到電纜中的emarker，一個具有> 3A能力的源設備可能做的第一件事就是向emarker發送“發現身份（Discover Identity）”或SVID消息。Sources和Sinks在接收到消息開始時，會對一個SOP（數據包開始Start of Packet）做出響應。為了避免沖突，emarker在接收到消息開始時對SOP做出響應。
一旦Source了解到電纜是否具有> 3A的能力，它便會廣告其V / I功能，就像餐廳的菜單一樣。然后，sink請求源設備宣告的供電能力選項之一，類似于餐廳客戶。如果請求是可接受的，則Source將提供商定的電力。每次發送消息時，消息接收方都會向消息發送方發送一條“ Good CRC”消息，通知發送方該消息已無誤接收。
USB-C PD 2.0對比PD 3.0
PD 2.0允許最多7個功率選項（PDO），用于揭示source端口的電源能力或sink的電力需求，通過USB Type C、CC引腳在PD消息中傳輸。相比之下，PD 3.0、PPS提供圖3所示的“電壓和電流范圍” PDO。PPS的優勢在于，與固定PDO相比，sink可以更加精細的步進值來請求電壓/電流。這有助于優化source和sink之間的充電效率。

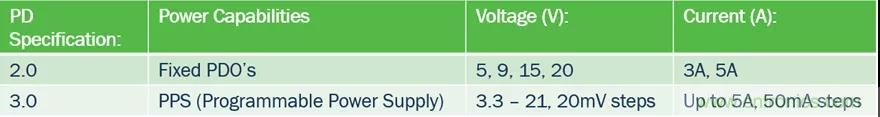

圖3：PD 2.0 對比 3.0
5G智能手機電池尺寸
最近發布的一款5G智能手機配備6.9英寸大屏幕和5,000 mAh鋰離子電池，相比之前的型號容量因而增加了25％。屏幕尺寸和5G都對電池尺寸的增加起到一定的作用。電池尺寸增加25％意味著需要AC-DC旅行適配器（TA）提供更多的電量，才能繼續宣傳“快充”功能。而USB-C PPS是實現這一功能的首選。
快充
傳統上，鋰離子充電在0.7充電速率（C-rate）下安全完成（C-rate簡單指充電電流除以電池容量）。例如，0.7 C-rate的充電電流對1,000 mAh電池來說是700 mA。但是，通常情況下，將一塊空電池從0％充電到50％的充電狀態（SoC）約需45分鐘（圖4）的充電時間（TTC）。這并不是那么快，而且，您不能簡單地增加電流來改善TTC。當一個電池的數據表上寫明它的充電為0.7 C-rate時，以1 C-rate充電會導致電池過早老化，或可能導致永久性損壞。而根據其數據表，鋰離子電池在使用至少500次后，必須保留至少80％的原始容量。
更快的充電時間（TTC）意味著更多的電量
為了改善TTC，電池制造商正在設計大于1 C-rate的充電電池，或更快的充電。這主要需要降低電池的內部阻抗，以延長充電曲線在電池電壓達到最大電壓和充電曲線轉換到恒壓（CV）模式之前保持在恒定電流（CC）模式的時間（假設您從空電池開始充電）。如圖4所示，0-50％的SoC TTC，以1 C-rate充電可比0.7 C-rate充電縮短15分鐘，如以1.5 C-rate充電則更快，可縮短至22分鐘。不過，5000 mAh電池的1.5 C-rate需要進行7.5 A充電和32.6W（4.35 V x 7.5 A）峰值充電功率。這在一個小空間里是很多的電量。

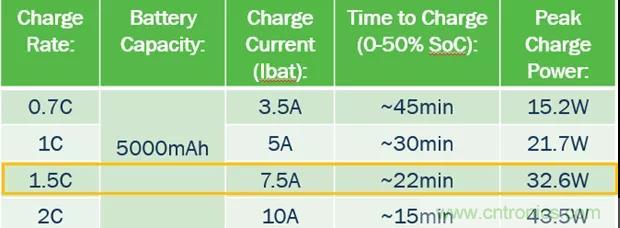

圖4：充電率與充電時間
雖然不了解最近發布的5G智能手機內部的實際充電情況，但它確實配備了一個25 W PPS充電器，并接受45 W PPS充電器配件。如果您要使用45 W旅行適配器，并假設從墻壁到電池的能效在80％左右，則約有36 W電量進入電池。這與計算出的32.6 W所需的22分鐘、0％至50％ SoC的充電時間相差不大，如上圖 4所示。
值得一提的是，由于USB-C連接器的最大電流為5 A，為了實現7.5 A IBAT，在5G手機內部的Type C連接器和電池充電器之間需要一個半壓電荷泵（圖5）。例如，TA可能輸出10 V / 4 A，而電荷泵將輸出5 V / 8 A（假設理想的功率損耗）。這有時被稱為高電壓，低電流（HVLC）。正如物理學告訴我們的那樣，功率耗散為I2R，因此將功率從TA傳輸?shù)绞謾C(jī)（?1米電纜），HVLC比低壓大電流（LVHC）更具 “能效優勢”。而隨著Type C連接器的問世，USB-C PD將VBUS的最大電壓從5 V提高到20 V，促成了HVLC的方式。

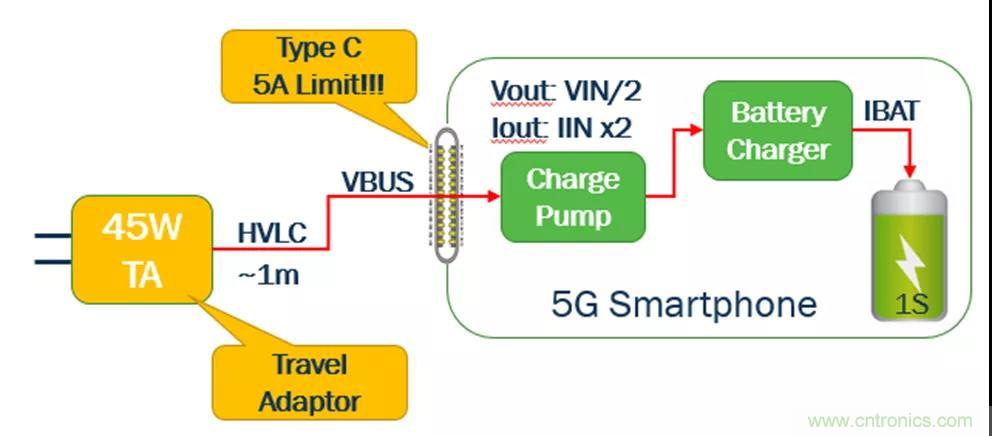

圖5：5G智能手機內部的半壓電荷泵
分析筆記本電腦PD 2.0的流量
您可能無法測量電池充電器和電池之間的實際5G智能手機的內部IBAT電流，但可使用Total Phase的PD分析器（sniffer）測量TA和5G智能手機之間的VBUS電壓和電流（IBUS）。但在執行此操作前，您可在筆記本電腦和FUSB3307 60 W評估板（EVB）Source之間分析VBUS / IBUS 的PD 2.0，如圖6所示。
在此演示設置中，筆記本電腦PD 2.0 sink和FUSB3307 EVB PD 3.0 Source之間使用一條5 A電纜。Total Phase分析器與FUSB3307 EVB和5 A電纜串聯插入。連接后，F(xiàn)USB3307 EVB以四個固定PDO和三個PPS（增強型）PDO的形式通告其source能力。筆記本電腦請求使用20 V / 3 A的固定PDO，但最多只需要1.5 A。FUSB3307接受筆記本電腦的請求，電力協議完成。在圖7中，您可看到VBUS（紅色）從5 V上升到20 V，隨著筆記本電腦啟動（從空電池開始），動態IBUS電流（藍色）上升到?1.3 A或?30 W。

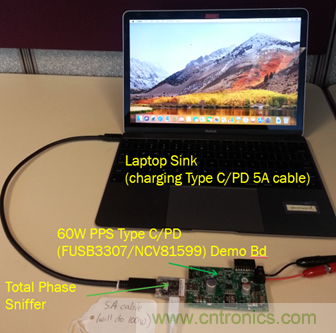

圖6：筆記本電腦演示

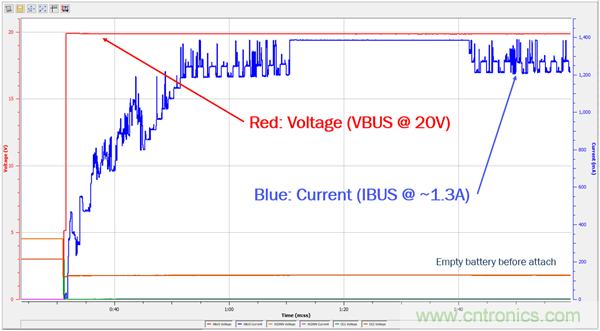

圖7：根據圖6的設計演示，筆記本電腦的VBUS及IBUS
分析5G智能手機PD 3.0 PPS的流量
從圖8和圖9來看，將筆記本電腦換成5G智能手機，source換成100 W FUSB3307 PD 3.0 PPS EVB。5G智能手機最初請求并獲得一個5 V固定PDO，但約7秒鐘后，請求并獲得一個PPS（3 V至21 V / 5 A）PDO。5G智能手機立即進入 “算法”，即每隔210毫秒，將其請求的電壓（紅色）從8 V遞增到9.28 V，以40 mV的步長遞增，同時在約7秒的時間內將電流（藍色）從2 A遞增（接收）到4 A。在整個充電過程中，5G智能手機持續與FUSB3307 source進行通信。

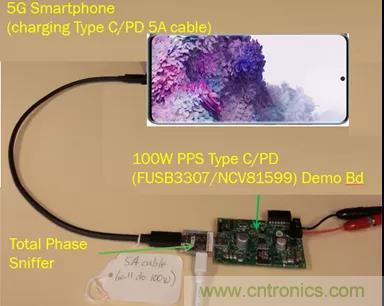

圖8：5G手機演示設置

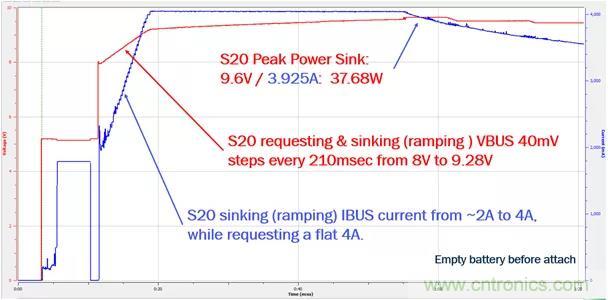

圖9：根據圖8的設計所示，5G手機的VBUS V/I
PPS電流限制（CL）警報
安全是供電（PD）的一個重要方面。在圖10中，當5G手機將請求的電源電壓（紅色）從8 V增加到9.28 V時，請求的最大工作電流為4 A，F(xiàn)USB3307 100 W source向手機發送一條“警報”信息：告知已達到4 A“電流限制”（CL）。

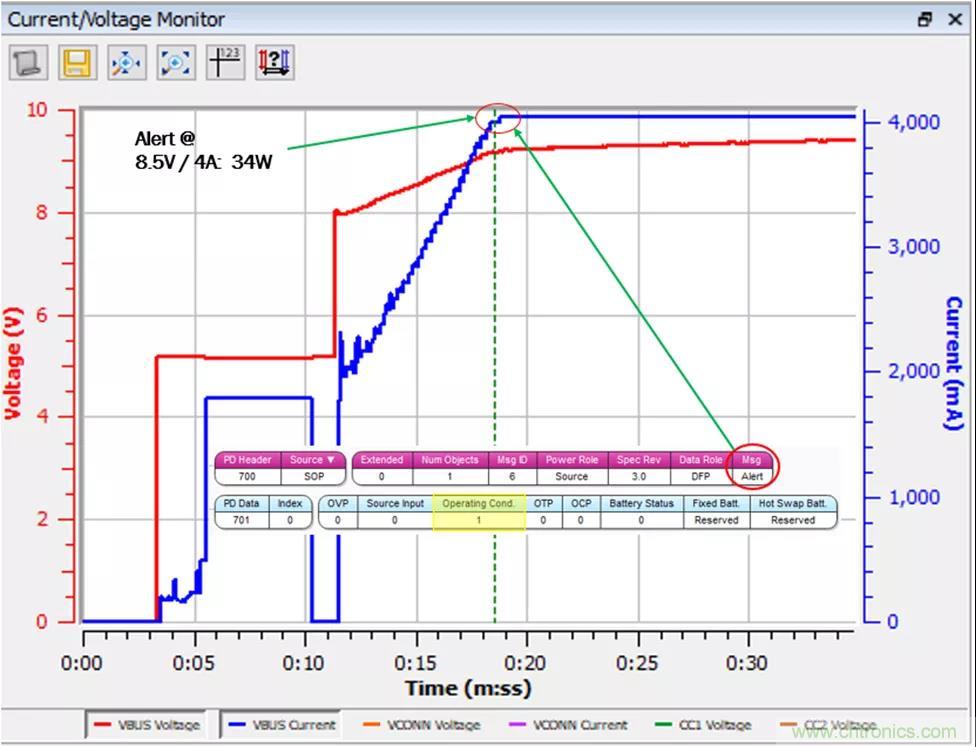

圖10：PPS電流限制警報（CL）
5G智能手機PD 3.0與筆記本電腦PD 2.0流量對比分析
筆記本電腦表現出的PD 2.0流量雖然有效，但相對簡單。在連接的第一秒內，協商并授予了20 V / 1.5 A電力協議，沒有觀察到進一步的PD流量。帶PPS的5G智能手機表現則完全不同。5G智能手機是精密算法的主控器，它不斷地與FUSB3307 source通信，指示它更改其電壓輸出，因此5G智能手機巧妙地地提高其負載電流。實際上，PPS包括一個規定，在source和sink信息傳遞之間有一個最長15秒的“保持活動”時間。因此，在PPS運行中，source和sink在CC觸點上一直保持恒定的數字通信。
5G智能手機/ FUSB3307在連接后60秒左右觀察到峰值功率為37.68 W（9.6 V / 3.925 A）。這與以1.5 C-rate給電池充電所需的估計功率相差不大，或者說在電池上充電所需的功率為32.6 W，才能實現22分鐘左右的快速TTC（0％至50％ SoC）。
高效快充的“ A，B，C” ，以及PPS
5G和更大的屏幕在推動智能手機電池的增大，再加上客戶對“快充”的期待，對旅行適配器的功率要求更高，達到45 W。然而，功率耗散的增加將以熱量的形式跟隨這種功率的增加。因此，能效變得越來越關鍵，這就是PPS的作用。
如果我們檢閱圖11的通用“墻到電池”鋰離子充電框圖，目標是通過PMIC為系統供電，并通過功率路徑FET將1S電池從空充電量（?3V）充至滿電（4.35V）。無論采用哪種技術（開關、線性或旁路），如果電池充電器的輸入電壓（B）略高于其輸出電壓（C），或VBAT，則電池充電器總是會以更高能效工作。
而更復雜的是，VBAT總是一個流動目標，原因有二：
1. 電池電壓在由空到滿的充電曲線中會上升，并且
2. 電池電壓隨著異步負載的變化而升降。
為優化能效，旅行適配器的輸出電壓（A）需要由sink的MCU嚴格控制，現在MCU成為“充電算法主控器”。在通過電量計讀取VBAT和檢測電荷泵VOUT之間，MCU 策略管理器（Policy Manager）可通過CC引腳以20 mV的控制精度（PPS）嚴格控制帶有PD協議消息的TA VOUT。
添加PPS后，移動設備現在可以更快、更安全、更高效地為更大的電池充電。安森美半導體的FUSB3307評估板支持5G智能手機的精密PPS充電算法。

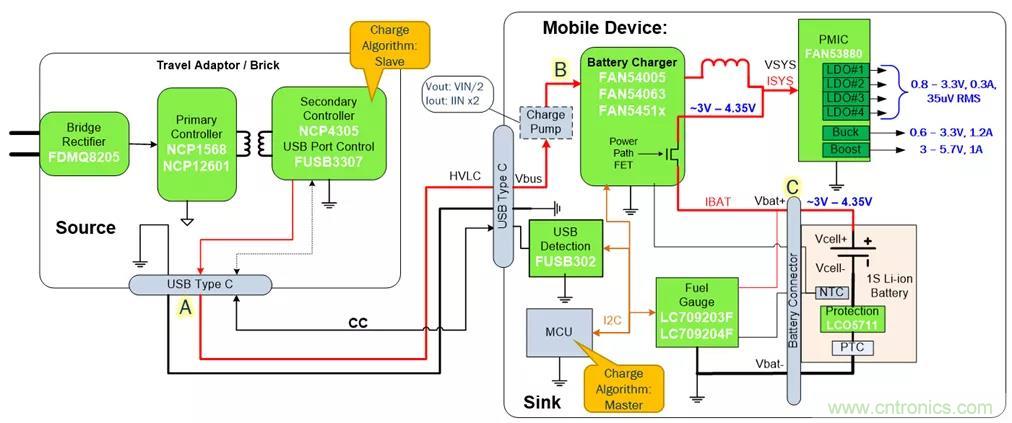

圖11：高效快充的細節說明
帶DC輸入的FUSB3307評估板（EVB）
FUSB3307 EVB接受4.5 V至32 V的DC輸入，并提供5 V 至20 V 的USB PD輸出，符合PD 2.0和PD 3.0規范，包括可編程電源（PPS）。FUSB3307是基于狀態機的PD控制器和Type C端口控制器。因此，不需要MCU或固件開發。沒有固件也意味著防篡改，這在醫療應用中是有利的。只需將其焊入，它就可自主運行。FUSB3307狀態機包括PD Policy Manager，并用FUSB3307 CATH輸出引腳驅動Comp輸入來控制安森美半導體的NCV81599降壓升壓。FUSB3307還自主控制VBUS FET。
圖12：帶DC輸入的FUSB3307評估板（EVB）
帶AC輸入的FUSB3307評估板（EVB）
另外，F(xiàn)USB3307可用作帶有AC輸入的PD 3.0 source。FUSB3307是基于狀態機的USB-C PD 3.0端口控制器，通過FODM8801BV光耦合器，用CATH輸出控制NCP1568 FB輸入來調節VBUS（5 V至20 V）。同樣，F(xiàn)USB3307自主控制VBUS FET。
總結
PPS具備一切：功率、安全和高能效
USB-C / PD 3.0的極精細的V / I步進，高達100 W（20 V / 5 A）可編程電源（PPS），可實現更高能效，用于5G智能手機快充（0至50％ SoC約22分鐘）。PPS還實現 “從墻到電池”的控制回路架構，其中USB-C / PD sink通過Type C連接器的CC觸點上的雙向單線協議，采用智能從屬旅行適配器，成為精密而安全的充電算法的主控器。PPS source在恒壓（CV）模式（默認）或電流限制（CL）模式下工作，并在更改模式時用警報信息通知sink。5G智能手機采用PPS的事實清楚地表明，PPS是首選，并將持續。
