但應用比較多的就是MCU模式和RGB模式，區別有以下幾點：
1.MCU接口：會解碼命令，由timing generator產生時序信號，驅動COM和SEG驅器。RGB接口：在寫LCD register setTIng時，和MCU接口沒有區別。區別只在于圖像的寫入方式。
2.用MCU模式時由于數據可以先存到IC內部GRAM后再往屏上寫，所以這種模式LCD可以直接接在MEMORY的總線上。
用RGB模式時就不同了，它沒有內部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口來模擬波形。
3.MPU接口方式：顯示數據寫入DDRAM，常用于靜止圖片顯示。RGB接口方式：顯示數據不寫入DDRAM，直接寫屏，速度快，常用于顯示視頻或動畫用。
MCU接口和RGB接口主要的區別是：
MCU接口方式：顯示數據寫入DDRAM，常用于靜止圖片顯示。RGB接口方式：顯示數據不寫入DDRAM，直接寫屏，速度快，常用于顯示視頻或動畫用。
MCU模式因為主要針對單片機的領域在使用，因此得名。后在中低端手機大量使用，其主要特點是價格便宜的。MCU-LCD接口的標準術語是Intel提出的8080總線標準，因此在很多文檔中用I80 來指MCU-LCD屏。主要又可以分為8080模式和6800模式，這兩者之間主要是時序的區別。數據位傳輸有8位，9位，16位，18位，24位。連線分為：CS/，RS（寄存器選擇），RD/，WR/，再就是數據線了。優點是：控制簡單方便，無需時鐘和同步信號。缺點是：要耗費GRAM，所以難以做到大屏（3.8以上）。對于MCU接口的LCM，其內部的芯片就叫LCD驅動器。主要功能是對主機發過的數據/命令，進行變換，變成每個象素的RGB數據，使之在屏上顯示出來。這個過程不需要點、行、幀時鐘。
MCU接口的LCD的DriverIC都帶GRAM，Driver IC作為MCU的一片協處理器，接受MCU發過來的Command/Data，可以相對獨立的工作。對于MCU接口的LCM（LCD Module），其內部的芯片就叫LCD驅動器。主要功能是對主機發過的數據/命令，進行變換，變成每個象素的RGB數據，使之在屏上顯示出來。這個過程不需要點、行、幀時鐘。

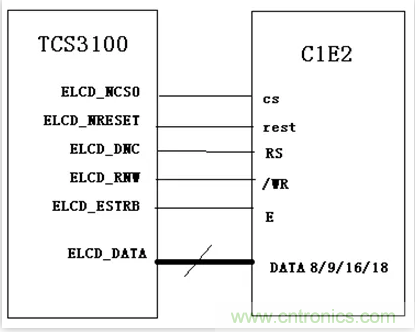

M6800模式M6800模式支持可選擇的總線寬度8/9/16/18-bit（默認為8位），其實際設計思想是與I80的思想是一樣的，主要區別就是該模式的總線控制讀寫信號組合在一個引腳上（/WR），而增加了一個鎖存信號（E）數據位傳輸有8位，9位，16位和18位。
I8080模式I80模式
連線分為：CS/，RS（寄存器選擇），RD/，WR/，再就是數據線了。優點是：控制簡單方便，無需時鐘和同步信號。缺點是：要耗費GRAM，所以難以做到大屏（QVGA以上）。

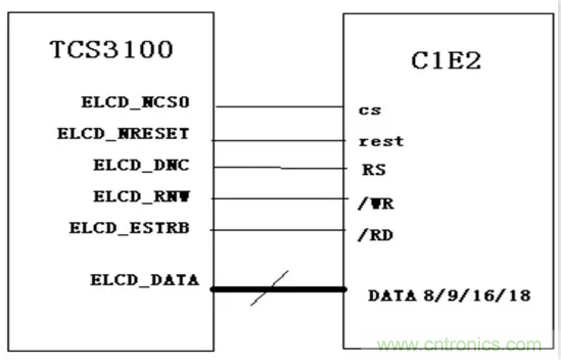

MCU接口標準名稱是I80，管腳的控制腳有5個：CS 片選信號RS （置1為寫數據，置0為寫命令）/WR （為0表示寫數據） 數據命令區分信號/RD （為0表示讀數據）RESET 復位LCD（ 用固定命令系列 0 1 0來復位）VSYNC模式。

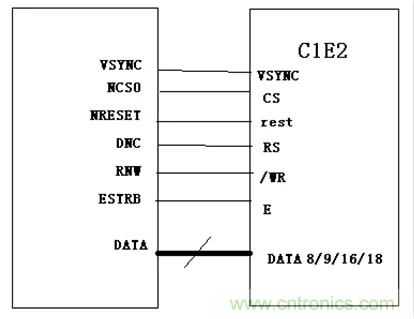

該模式其實就是就是在MCU模式上加了一個VSYNC信號，應用于運動畫面更新，這樣就與上述兩個接口有很大的區別。該模式支持直接進行動畫顯示的功能，它提供了一個對MCU接口最小的改動，實現動畫顯示的解決方案。在這種模式下，內部的顯示操作與外部VSYNC信號同步。可以實現比內部操作更高的速率的動畫顯示。但由于其操作方式的不同，該模式對速率有一個限制，那就是對內部SRAM的寫速率一定要大于顯示讀內部SRAM的速率。
RGB模式
大屏采用較多的模式，數據位傳輸也有6位，16位和18位，24位之分。連線一般有：VSYNC，HSYNC，DOTCLK，CS，RESET，有的也需要RS，剩下就是數據線。它的優缺點正好和MCU模式相反。

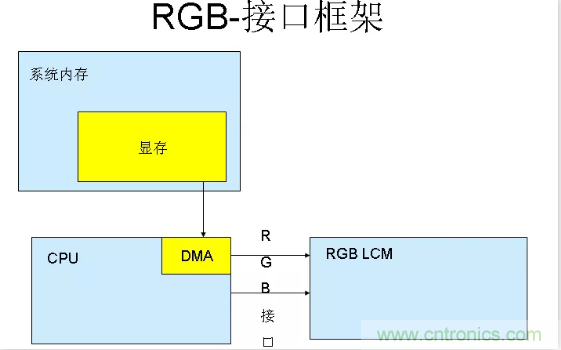

MCU-LCD屏它與RGB-LCD屏主要區別在于顯存的位置。RGB-LCD的顯存是由系統內存充當的，因此其大小只受限于系統內存的大小，這樣RGB-LCD可以做出較大尺寸，象現在4.3“只能算入門級，而MID中7”，10“的屏都開始大量使用。而MCU-LCD的設計之初只要考慮單片機的內存較小，因此都是把顯存內置在LCD模塊內部。然后軟件通過專門顯示命令來更新顯存，因此MCU屏往往不能做得很大。同時顯示更新速度也比RGB-LCD慢。顯示數據傳輸模式也有差別。RGB屏只需顯存組織好數據。啟動顯示后，LCD-DMA會自動把顯存中的數據通過RGB接口送到LCM。而MCU屏則需要發送畫點的命令來修改MCU內部的RAM（即不能直接寫MCU屏的RAM）。所以RGB顯示速度明顯比MCU快，而且播放視頻方面，MCU-LCD也比較慢。
對于RGB接口的LCM，主機輸出的直 接是每個象素的RGB數據，不需要進行變換（GAMMA校正等除外），對于這種接口，需要在主機部分有個LCD控制器，以產生RGB數據和點、行、幀同步信號。
彩色TFT液晶屏主要有2種接口：TTL接口（RGB顏色接口）， LVDS接口（將RGB顏色打包成差分信號傳輸）。TTL接口主要用于12.1寸一下的小尺寸TFT屏，LVDS接口主要用于8寸以上的大尺寸TFT屏。TTL接口線多，傳輸距離短;LVDS接口傳輸距離長，線的數量少。大屏采用較多的模式，控制腳是VSYNC，HSYNC，VDEN，VCLK， S3C2440最高支持24個數據腳，數據腳是VD［23-0］。
CPU或顯卡發出的圖像數據是TTL信號（0-5V、0-3.3V、0-2.5V、或0-1.8V），LCD本身接收的也是TTL信號，由于TTL信號在高速率的長距離傳輸時性能不佳，抗干擾能力比較差，后來又提出了多種傳輸模式，比如LVDS、TDMS、GVIF、P&D、DVI和DFP等。他們實際上只是將CPU或顯卡發出的TTL信號編碼成各種信號以傳輸，在LCD那邊將接收到的信號進行解碼得到TTL信號。
但是不管采用何種傳輸模式，本質的TTL信號是一樣的。
注意：TTL/LVDS分別是兩種信號的傳輸模式，TTL是高電平表示1，低電平表示0的模式，LVDS是正負兩個對應波形，用兩個波形的差值來表示當前是1還是0，SPI模式采用較少，有3線和4線的，連線為CS/，SLK，SDI，SDO四根線，連線少但是軟件控制比較復雜。
MDDI模式（MobileDisplayDigitalInterface）
高通公司于2004年提出的接口MDDI，通過減少連線可提高移動電話的可靠性并降低功耗，這將取代SPI模式而成為移動領域的高速串行接口。
連線主要是host_data，host_strobe，client_data，client_strobe，power，GND幾根線。
DSI模式
該模式串行的雙向高速命令傳輸模式，連線有D0P，D0N，D1P，D1N，CLKP，CLKN。
