【導讀】本文將介紹光纖連接器的關鍵特點、結構、類型等方面的內容。光纖連接器的使用在正常情況下與光纖系統有著最為密切的關系。當連接器尚未廣泛使用且不便于使用時，連接器的制造商在很大程度上標準化和簡單化了連接器。在使用光纖系統過程中，用戶使用連接器更為方便。
1 什么是光纖連接器？
光纖連接器是在光纖和光纖連接裝置之間可移動的機構。其功能是將光纖置于兩個精確的平臺表面，使得光能的光輸出能夠以最大的程度到達接收光纖的光纖耦合器上，能夠形成光鏈路，并將系統的影響降低到最低程度。這是光纖連接器的基本要求。在一定程度上，光纖連接器也會對光導纖維傳輸的可靠性和系統的性能產生影響。
2 光纖連接器的關鍵特點
光纖連接器的關鍵特點包括光學性質、互換性、再現性、拉伸強度、溫度、插拔次數等。
1、光學性質：光纖連接器的光學性能要求主要是兩個基本參數，插入損耗和返回損耗。 插入損耗是連接有效光強度損失的連接損失，這是因為插入了連接器。插入損耗是越小越好， 一般情況下要求不得大約0.5dB。 回波損耗（或者反射損失）是指鏈路中反射的連接器光強度抑制，典型的數值不應當低于25dB。在連接器的實際應用中，特殊拋光處理后的針表面能夠使得回波損耗更大，通常情況下不少于45dB。
2、互換性和再現性：光纖連接器是通用的被動裝置，相同型號的光纖連接器可以用于 任何連接中，并且可以反復使用，因此通常情況下額外的進入損失一般處于小于0.2dB的范圍內。
3、拉伸強度：對于已經連接的光纖連接器，拉伸強度一般情況下要求不低于90N。
4、溫度：通常情況下，光纖的光連接器必須使用在-40℃到+70℃的溫度范圍內。
5、插拔次數：通常情況下，當前的光纖連接器可以插拔超過l000次。
3 光纖連接器的結構
接頭、永久連接或者連接器都可以形成光纖到光纖的連接，這與插上不同，可以斷開和重新連接。隨著應用領域的發展，光纖連接器的類型是多種多樣的。不同的連接器類型有不同的特征，不同的優點和缺點以及不同的性能參數。但是所有的連接器都含有四個基本的組成部件。
插針：光纖安裝在很長的薄壁圓筒中，插針充當著光纖對準機構的作用。插針在中間鉆孔，直徑比光纖包層的直徑稍微大點。光纖的末端位于插針的末端。一般情況下插針由金屬或者陶器制成，但是也可能是塑料的。
連接器體：也稱為連接器外殼，連接器體容納插針。通常情況下連接器體由 金屬或者塑料制成，包括一個或者多個總成的工件，能夠將光纖保持在適當的位置上。這些連接器體總成的具體細節因連接器的型 號不同而不同，但是焊接和/或翻邊通常情況下用于把加強構件和光纜護套安裝在連接器體上。插針延伸并越過連接器體，卡入結合裝置。
光纜：光纜安裝在連接器體上。其作用是光纖的輸入點。一般情況下，在光 纜和連接器體之間的接頭上安裝了一個應變消除保護罩，可以為接頭提供額外的強度。
連接裝置：大多數的光纖連接器不使用在電子連接中常用的公頭-母頭結構 。所采用的結構是用于配對連接器的定位套筒。可以在光纖發射機和接收器上安裝類似的裝置，可以使用一個連接器配對這些裝置 。這些裝置也稱為穿過型悶頭適配器。
4 光纖連接器的類型

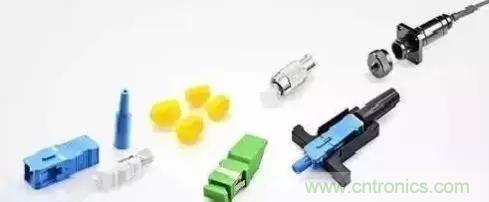

根據不同的分類方法，光纖連接器可以被分成不同類型。根據不同的傳輸介質，光纖連接器可 以分成單模和多模光纖連接器。根據不同的結構，光纖連接器可以分成各種型號，例如ST、SC、FC、LC、MT -RJ、MPO /MTP、MU、DIN 、E2000、SMA 、BICONIC 、D4等。根據連接器的針末端表面的不同，可以將其分為PC、UPC 和APC。根據光纖芯的數量，光纖連接器可以分成單光纖芯和多光纖芯光纖連接器。總的來說，大約有100種光纖連接器已經投放市場，但是僅有少數占據了較大份 額的市場。這是在行業中處于領先地位的連接器列表。

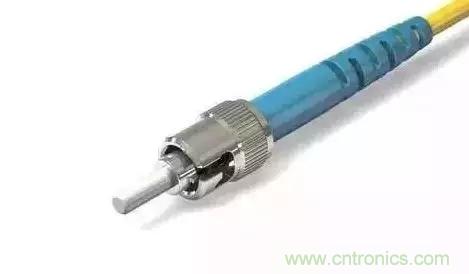

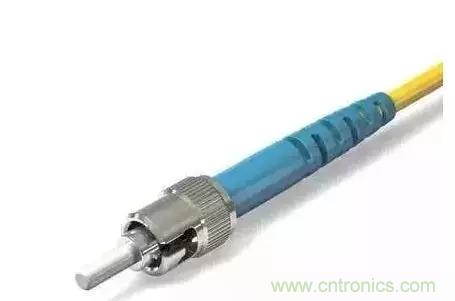

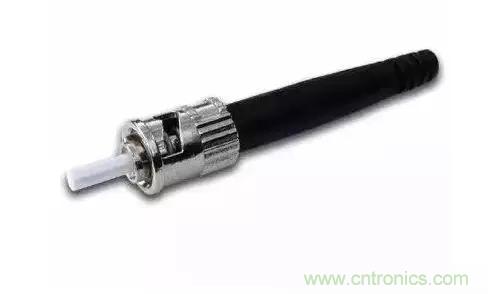

ST連接器 ：ST連接器大約是多模網絡中最流行的連接器，廣泛應用于光纖配線架（ODF），例如在大多數的建筑物和校園內。在這 種類型的光纖連接器上有一個卡口式安裝底座和一個長長的圓柱狀2.5mm陶瓷（通常情況下）或者聚合物插針，用來容納光纖。大多 數的插針是陶瓷的，但是有些型號上則是由金屬或者塑料制成。ST型連接器上帶有金屬的外殼并且鍍鎳，可以很容易地快速插入或 者拔出光纜。這些連接器上有陶瓷的插針，并且能夠實現500次配對循環操作。從設計的長遠角度考慮，推薦使用損失余量為0.5dB 或者銷售商推薦的ST連接器。

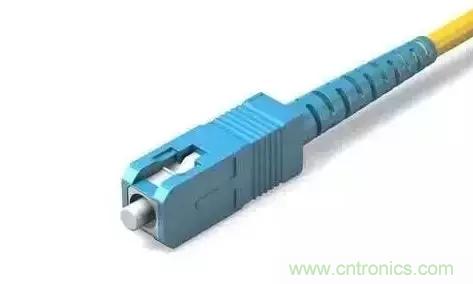

SC連接器 ：這是日本NTT公司開發的一種光纖連接器。SC連接器是一種卡入式連接器，上面帶有2.5mm插針，因為其性能優異，所以 被廣泛地應用在各個領域當中。這種連接器的外殼是長方形的，采用了針形和連接套筒的結構。在針的末端表面上使用了更多PC或 者APC型的研磨法，緊固方法則使用了插入針型螺栓連接方法，在插入時不需要轉動。一個很簡單的推拉動作就能夠鎖定SC連接器。 在陶瓷插針的定位下，SC連接器能夠很準確的定位。典型的匹配用SC連接器能夠實現1000次配對循環。SC連接器特點是價格低，波 動損失小，抗壓強度高，安裝密度高。

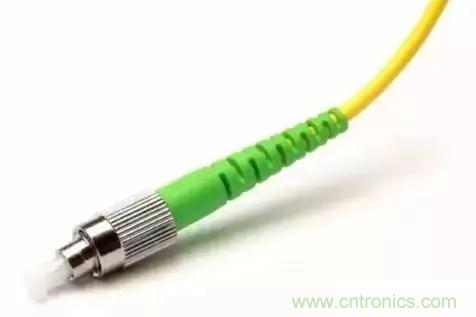

FC連接器 ：FC連接器本來是由日本的NTT開發的。FC連接器的插針連接器短。在這種連接器上也使用2.5mm插針，其表面的加強方式 是使用了金屬套管，緊固的方法是螺絲接頭。FC連接器能夠非常精確地定位光源發射器和接收器光檢測器傳輸的光纖電纜。FC連接 器的特點是上面具有一個定位所使用的定位切口和帶螺紋的插座。FC連接器在構造上具有鍍鎳的金屬外殼。連接器上有陶瓷插針， 并且能夠實現500次配對循環。這種類型的連接器結構簡單，操作方便。

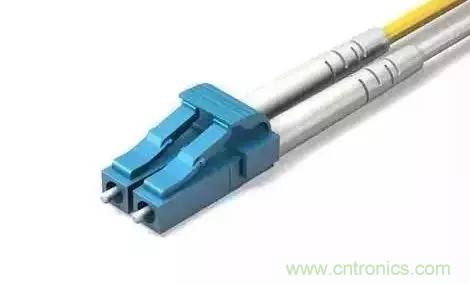

LC連接器 ：LC型連接器是著名的貝爾研究室開發的，使用方便的運行模數插口（RJ）鎖閂機構。插針和套筒的尺寸使用常規的SC和 FC，尺寸則是一半，為1.25mm。該連接器可以提高光纖配線架上光纖連接器的密度。此外，在該連接器上使用標準的陶瓷插針連接 器，可以使用任何膠粘劑粘結。LC連接器的特點是性能優異，高度適用于單模光纖。
MT-RJ連接器 ：MT-RJ連接器是一種雙連接器，使用單模和多模光纖光纜。在該類型的連接器上使用針作為定位裝置，并且具有公 頭和母頭的型號。MT-RJ連接器上有塑料的外殼，并且使用金屬定位銷和塑料插針實現精確的定位。MT-RJ連接器能夠實現1000次配 對循環。MT-RJ連接器在匹配中典型的插入損耗對于SMF來說是0.25dB，對于MMF來說則是0.35dB。

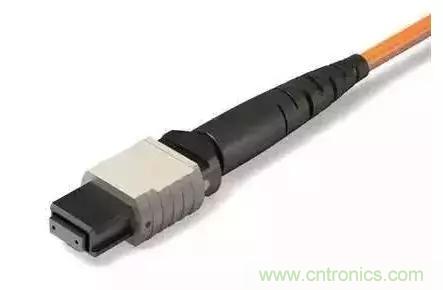

MPO/MTP連接器：MPO連接器是“多光纖推進”的工業首字母縮寫詞，在該連接器上具有推入插入分離機構，能夠提供 兼容的且可重復的連接，有4、8、12或者24根光纖型號。MTP？是US Conec用于MPO 連接器的商標。MTP/MPO是一種專門針對多光 纖帶狀電纜制造的連接器。MTP/MPO單模連接器上有一個帶有角度的插針，允許存在一個很小的背部反射。而多模連接器的插針通常 情況下是平的。帶狀電纜是平的，因此稱之為平帶狀結構是很合理的，在帶狀電纜當中光纖并排處于一個護套中。

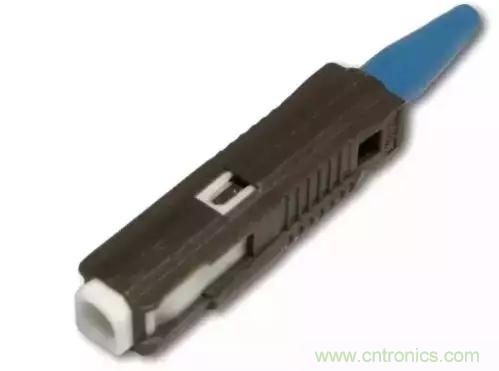

MU連接器 ：MU連接器看起來像一個微型的SC型連接器，帶有一個1.25mm的插針，簡單的推拉設計和緊湊的微型結構。這種類型的連 接器用于緊湊的多模光連接器以及底板應用中的自我保持機構。連接器上有塑料外殼。

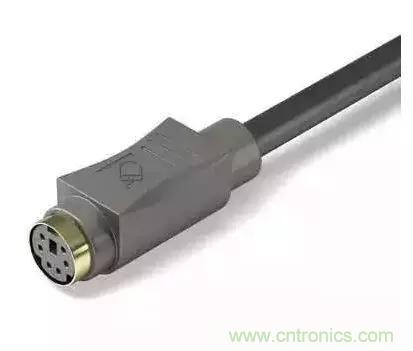

DIN連接器 ：DIN是Deutsches Institut für Normung或者德國標準化學會的簡寫，這是德國制造業標準機構。DIN連接器 包括幾種光纜型，把插頭插入一個端口連接設備。這是一種圓形的結構，在圓形模式中排列了針腳。通常情況下，全尺寸的DIN連接 器有三個到14個針腳，直徑為13.2毫米。這種類型的連接器廣泛用于PC鍵盤，MIDI樂器以及其他專用設備。

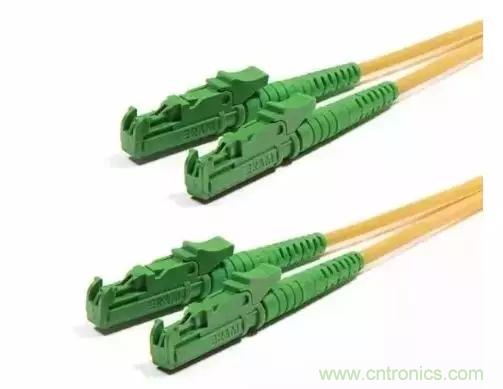

E2000連接器：E2000光纖連接器上是一種推拉連接機構，連接器上帶有自動的金屬閘門和激光束保護裝置。一片式設計能夠實 現簡單和快捷的終端連接，用于安全要求和功率很高的應用場合。E2000連接器有單模PC、APC 和多模PC各種型號。E2000連接器是 少數帶有壓縮彈簧閘門的光纖連接器之一，能夠很好的保護插針不受灰塵侵蝕和擦傷。當連接器脫離時閘門自動關閉，能夠擋住外 部的雜質不進入插座內，這些雜質有可能導致網絡的故障，關閉的閘門能夠將可能產生傷害的激光束擋住。
5 過時的連接器

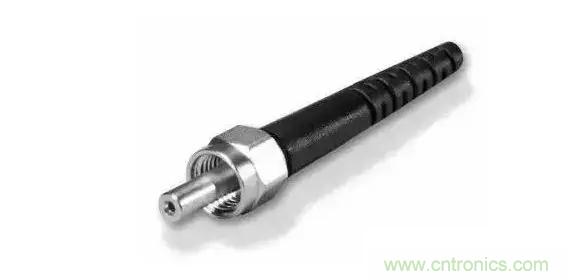

SMA連接器 ：Amphenol在“超小型A”的基礎上開發了SMA連接器，也稱為SMA 微波連接器。905型上有一個經過機械 加工的插針，直徑為1/8英寸，與機加工后的適配器匹配。當適配器的精確度不足以與光纜匹配時，一個位于頸部下面的插針與一個 Delrin 適配器匹配，這樣能夠獲得較好地插入損耗性能。這幾年機器仍然應用于一些軍事和工業系統中。

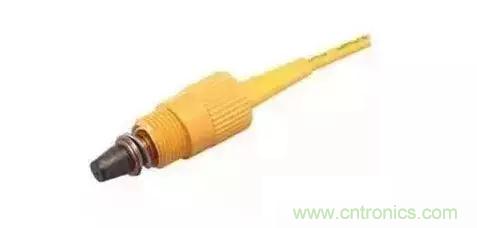

BICONIC連接器：這是BICONIC連接器， 黃色的外觀表示，這是SM版本（MMs通常情況下是黑色）。這種類型的連接器是由Jack Cook在位于Murray Hill ，NJ 的Bell 試驗室 中開發的，BICONIC是由玻璃填充的塑料模具生產的，和陶瓷一樣堅硬。光纖在模具當中直接嵌入插針中。這種生產模式一直堅持到 公司能夠把125微米/5密耳的針插入到塑料模中，在這個點上能夠將光纖用環氧樹脂插入插針中。擋單模型號首次出現時，插針接地 ，將光纖芯定位在插針的中心位置以減少損失。因為在該接連接器上沒有鍵槽，因此可以在匹配的適配器上轉動，在匹配的時候插 針之間存在著一個間隙，因此因為插針的反射造成的平均損失絕不會高出0.3dB。通常情況下MM Biconics 的損失是0.5-1dB，SM 是 0.7dB或者更高。
D4連接器 ：D4連接器大約是首個使用陶瓷或者和陶瓷不銹鋼插針的連接器。在這種連接器上帶有按鈕和已經壓縮的彈簧，插針 的直徑為2.0mm。D4連接器上有高性能的螺紋連接系統，并且有一個按鈕的連接器體，可以實現再現性和互相匹配性。
6 色碼
在光纖出現的早期時期，橙色、黑色或者灰色是多模，黃色是單模。但是采用了金屬連接器之后，例如FC和ST，這樣使用顏色來編碼就顯得非常的困難，因此使用帶有顏色的保護罩成為常態。用于連接器體和/或保護罩的TIA 568色碼中，米色是多模光纖，藍色是單模光纖，綠色是APC（帶有角度）的連接器。
