【導讀】TE Dynamic系列是一款專為滿足工業自動化領域的小型化、高密度、高可靠性要求而量身定做的全新抗震設計的信號及電源連接器產品系列，適用于控制柜內的各種線到線、線到面板、線到板的應用。
采用了“盒型”及3點接觸型鍍金端子，帶鎖定和防誤插的外殼結構，徹底解決傳統端子臺在使用中的各種應用問題，如誤插、松動、接觸不良等，提高震動環境下的可靠性，提升生產效率。
TE Dynamic系列包括線到線、線到面板、以及線到PCB板型，配有多種鏈接方式及不同鍵位、位數的外殼可選，滿足絕大多數工業控制的信號和電源的應用要求。
下圖展示了TE Dynamic豐富的產品，面對如此豐富的產品，應該如何選型呢？華強芯城為您揭秘TE Dynamic連接器該如何選型。

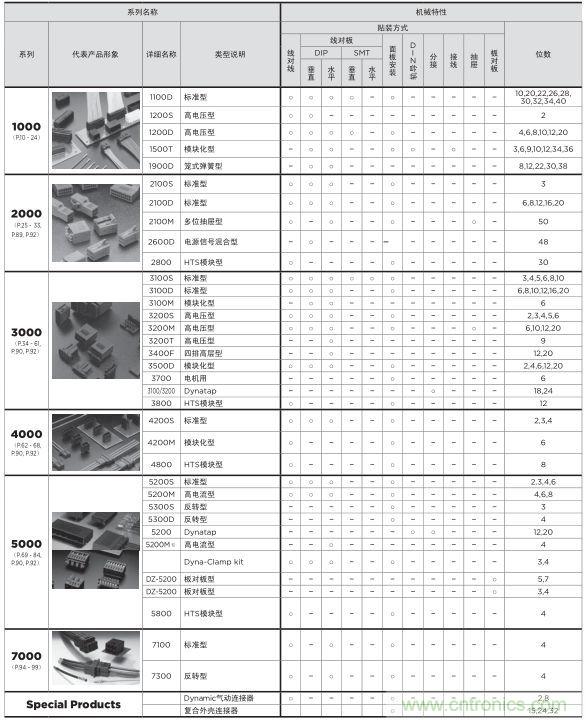

TE Dynamic 系列一覽表

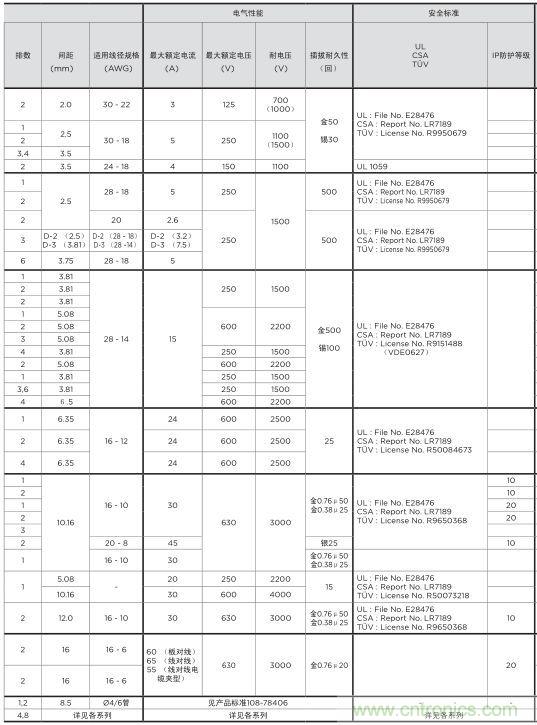

TE Dynamic 系列一覽表（接上表）
1.TE Dynamic連接器選用步驟
Step 1:確定電流值、位數；
Step2:確定電線大小；
Step3：選擇端子、殼體；
Step4：選擇框架；
Step5：選擇電纜格欄頭（螺絲）；
Step6：選擇金屬殼體。
2.TE Dynamic連接器選用示例
（1）請參考下表，選擇電流值和必要的位數、電線大小。
連接器選用示例①：
例如，以電流值8A需20位，3A需20位時的連接電纜器選用方法為例。

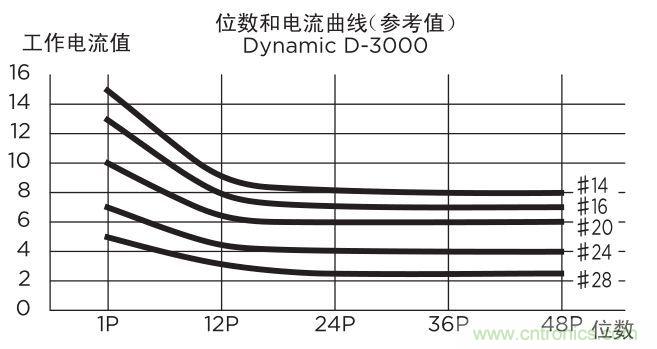

該類情況下，由上述電流曲線，D-3000使用#16時，可滿足8A20位應用；D-2000使用#18電纜時，可滿足3A20位應用。根據TE D-2000端子和D-3000端子規格選擇相應型號。
D-2000端子：1318105-1、1318109-1；
D-3000端子：917484-□、917485-□；
（2）請根據以下確定的連接器殼體和數量：
連接器選用示例②
由選用示例①確定的規范可知，需D-3000殼體2套，D-2000殼體1套。共需3套，故需要3模塊式的框架。
D-2000殼體：1747365-1、1747366-1 各1個；
D-3000殼體：1747363-1、1747364-1 各2個；
3模塊用框架：1108782-1、1108782-2各1個；
（3）請選擇與所使用護套電纜的直徑對應的格欄頭
連接器選用示例③
假如選用示例的護套電纜外徑為φ21mm ，則由電纜配合所適合的電纜外徑尺寸（Dmin & D max 部）表，如果為金屬型，則PG29或M32的格欄頭為適合的型號。可選擇M32型。
M32電纜格欄頭：3-1102770-2 １個
（4）選擇金屬外殼
最后，請參照HTS樣本選擇相應的金屬外殼（889745-2Rev.09-06）。此時，金屬外殼的鎖扣形式也可從3種中選擇。選擇鎖扣形式時，請選擇電纜側與機箱側的鎖扣形式為相同形式。
連接器選用示例④
為以前選擇的各連接器元件選擇合適的金屬殼體。可安裝M32的電纜格欄頭，從HTS樣本中選擇3模塊式（尺寸6）的金屬外殼。電線取出方向?yàn)樗绞剑x擇兩側鎖的金屬殼體。
同樣地，底側的金屬殼體也選擇兩側鎖的類型。最后將以前選擇的各元件裝配在金屬殼體上即完成。
金屬蓋殼體：1106449-4
金屬底座殼體：1-1102296-1
