【導讀】溫度控制是 MOSFET 或 IGBT 功率模塊有效工作的關鍵因素之一。盡管某些 MOSFET 配有內部溫度傳感器 (體二極管)，但其他方法也可以用來監控溫度。半導體硅 PTC 熱敏電阻可以很好進行電流控制，或鉑基或鈮基(RTD)電阻溫度檢測器可以用較低阻值，達到更高的檢測線性度。無論傳感器采用表面貼裝器件、引線鍵合裸片還是燒結裸片，NTC 熱敏電阻仍是靈敏度優異，用途廣泛的溫度傳感器。只要設計得當，可確保模塊正確降額，并最終在過熱或外部溫度過高的情況下關斷模塊。
本文以鍵合 NTC 裸片為重點，采用模擬電路仿真的方法說明功率模塊降額和關斷基本原理。為什么用模擬方式? 模擬是簡化并以可視方式說明不同現象的理想方法，也適用于開發直觀的應用。最后一個原因則是：我們僅用免費軟件 (LTspice) 開發仿真，而其他設計工具則用于更加復雜的設計。
用 LPspice 進行仿真模擬
1.電路圖設計

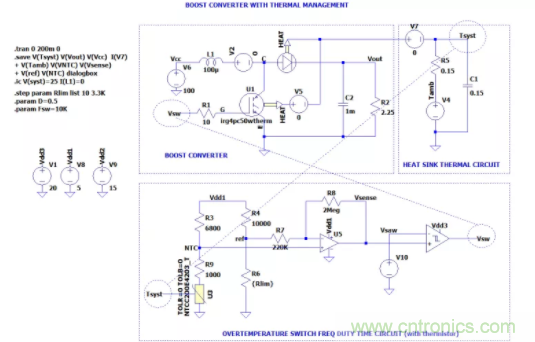

現在，我們來看圖1所示 LTspice 設計，這是一個簡單的升壓轉換器設計。不過，由于 LTspice 的多功能性，IGBT 和二極管模型被熱模型取代，熱通量用輸出腳明確表示，可將其連接到熱電路 (如散熱器)。我們使用簡單的 RC 電路 (實際情況下，設計人員需要仔細將 Zth 模型定義為 Cauer 或 Foster 模型)。
圖1
轉換器工作期間，熱通量形成熱點 (本例中，節點 Tsyst 產生電壓，需要控制溫度)。這個溫度輸入 NTC 模型 (Vishay 引線鍵合裸片 NTCC200E4203_T)。NTC 信號通過惠斯通電橋與閾值對比、放大，與鋸齒形信號 (Vsaw) 進行比較。最終輸出 Vsw 是加在 IGBT 柵極的脈沖信號。Rlim 阻值定義溫度閾值以下，我們在 IGBT 柵極加 100 % 滿占空比脈沖。過熱時—IGBT 和二極管產生熱量—加上環境溫度 (熱電路節點 Tamb 電壓)，占空比減小，降壓轉換器輸出/輸入比 (Vout/Vcc) 下降。于是，熱量減小，溫度開始恢復穩定。高于一定溫度極限時，這個比值必須減小到 1。
為在合理時間內完成仿真，必須降低散熱器熱量。熱量增加可能需要幾分鐘甚至幾小時，我們希望很短時間內看到效果。
2.仿真結果
以下是仿真結果：每個圖中顯示的結果含或不含溫度降額 (為取消溫度控制，Rlim 取值非常低)。
圖2（1.不含溫度降額 2.含溫度降額）
圖3
圖4（1.不含溫度降額 2.含溫度降額）

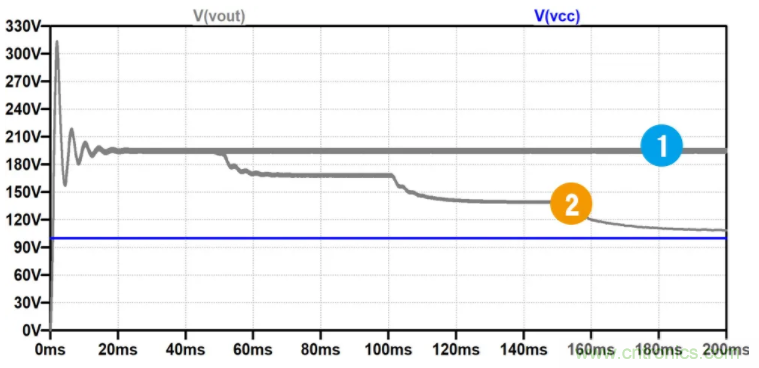

如圖2所示，升壓轉換器在最初 20ms 內通常出現振蕩，未優化的表現。溫度 Tsyst(圖4) 開始升高，然后環境溫度升高，當 Tsyst 達到 90°C 時，Vout/Vcc 開始降額。環境溫度每升高一點，占空比下降一點，直到升壓轉換器完全失效。110°C 時，降額達到最大值。

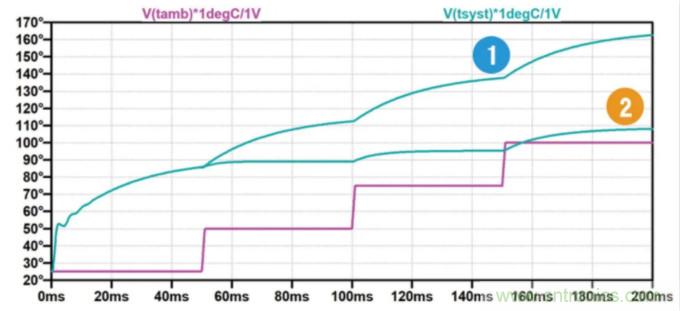

沒有溫度保護，Tsyst 可達到 160°C 至 170°C (圖4)。在實際功率模塊中，裸片峰值溫度可達到 200°C或更高。

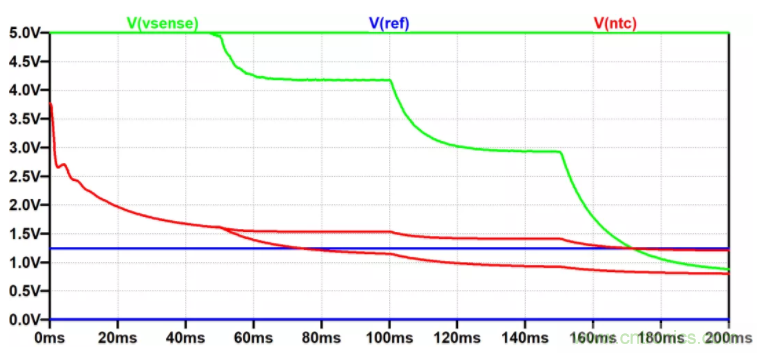

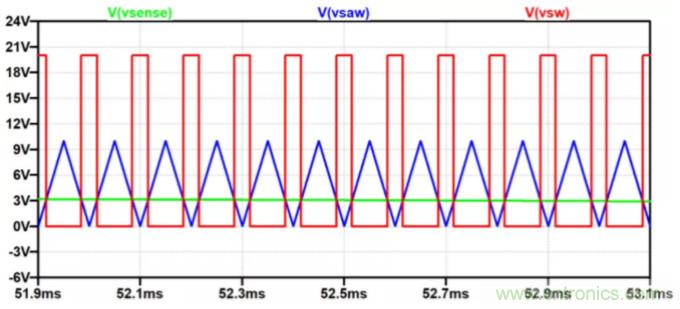

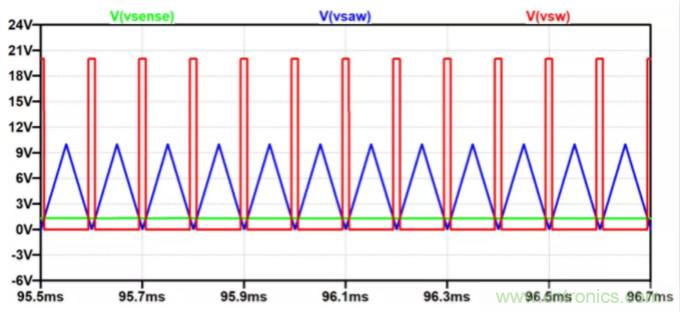

電壓 Vsense、Vntc 和 Vlim 如圖3所示。圖5-圖6顯示不同時間占空比變化。
當然，所有閾值都是可調的，并且可以相應調整開關閾值。
圖5
圖6
更復雜的仿真模擬設計

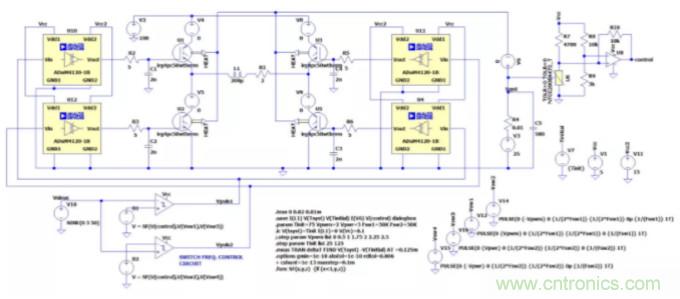

進行更復雜的仿真時，我們還可以重建全橋 IGBT 模塊 (如圖7所示)。這個電路電感負載產生 50Hz 正弦電流，IGBT 開關頻率為 30kHz。柵極驅動器仿真電路 125°C 以下保持恒定頻率，并降低占空比，以減輕 IGBT 高于這一溫度的損耗。
圖7

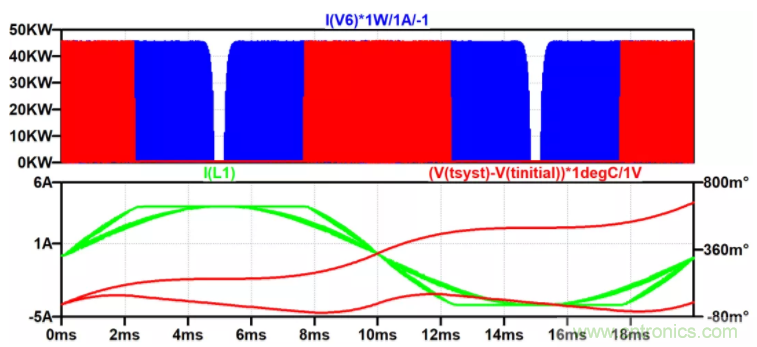

從圖8中，我們可以看到 IGBT 開關產生的總熱功率 (以 W 表示 I(V6))，以及隨時間升高的溫度 (以攝氏度表示 V(Tsyst))。
圖8（下圖）顯示生成的電流。
圖8
總結
無需贅述，調整調制參數可降低溫度隨時間升高 (上圖8的紅色曲線)：縮短開關占空時間可以減少熱量的產生，但也會造成正弦信號損失。
這里我們不再詳細介紹，但希望通過提供的示例說明，使用 NTC 熱敏電阻進行 LTspice 電路仿真具有更深遠意義，可以幫助 MOSFET / IGBT 模塊設計工程師更為直觀地開發電路，并幫助他們通過減小熱量提供電路保護。
