【導讀】在長途飛行或參加時間較長的會議時，如果你需要為智能手機或平板電腦充電的話，充電寶就是一個必備設備。在事先為充電寶充電后，你可以將其內的電能高效地傳輸?shù)侥愕谋銛y式設備中，從而實現更長的運行時間。為了給你的設備提供足夠電能，充電寶應該具有一個大容量電池—比你設備電池的容量高一個數量級。它還應該將非電池電路保持在盡可能低的水平上，這樣的話，它的尺寸就不會比你的手機大多少了。最后，充電寶的效率必須非常高（95%以上），在電力傳輸時不會浪費電能，也不會變得過熱。
圖1顯示的是一個典型充電寶供電系統配置。由于電源幾乎一直是一個單節鋰電池，而輸出電壓始終為5V左右的USB端口，充電寶還需要：
● 一個將充電寶電池電壓轉換為USB端口電平的升壓轉換器。
● 故障期間，一個將輸出電流限制在USB端口的負載開關。
● 一個檢測電路，在有物體連接至輸出USB端口時通知系統。

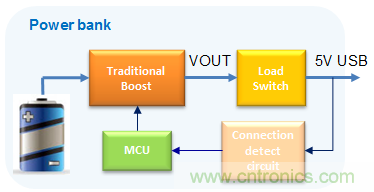

圖1：典型充電寶供電架構
TPS61088是一個傳統升壓轉換器，對于非常高功率的充電寶，它能夠在電流為5A以上時傳送5V輸出。與那些工作在這一功率水平的其它升壓轉換器不同，TPS61088包含兩個功率MOSFET，以便將所需的總體解決方案尺寸減少一半，而仍能提供95%的效率。
負載開關和檢測電路是額外電路，它們將占用空間，并且會增加系統損耗。然而，將它們置于升壓轉換器內部可以減小解決方案尺寸，并降低功率損耗。降低功率損耗意味著更低的溫度上升，從而有可能實現更高的功率密度。
圖2顯示的是一個使用TPS61235/6升壓轉換器的充電寶解決方案。TPS61235/6具有一個恒定輸出電流功能和輸出電流監視引腳，以便在充電寶系統中實現保護和檢測需求。將這兩個功能包含在內，并且使用小很多的2.5mm x 2.5mm封裝，可以在電流為3A時實現5V的最大輸出功率，并且效率高達95%。

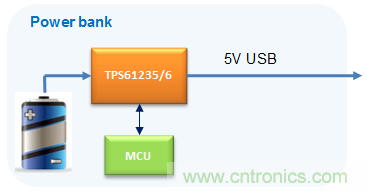

圖2：具有TPS61235/6的全新充電寶架構
在充電寶設計中，你如何實現更小的解決方案尺寸和更高的輸出功率？
