【導讀】電流模式控制由于其高可靠性、環路補償設計簡單、負載分配功能簡單可靠的特點，被廣泛用于開關模式電源。電流檢測信號是電流模式開關模式電源設計的重要組成部分，它用于調節輸出并提供過流保護。圖1顯示了 ADI LTC3855同步開關模式降壓電源的電流檢測電路。LTC3855是一款具有逐周期限流功能的電流模式控制器件。檢測電阻RS監測電流。
基本知識談
電流模式控制由于其高可靠性、環路補償設計簡單、負載分配功能簡單可靠的特點，被廣泛用于開關模式電源。電流檢測信號是電流模式開關模式電源設計的重要組成部分，它用于調節輸出并提供過流保護。圖1顯示了 ADI LTC3855同步開關模式降壓電源的電流檢測電路。LTC3855是一款具有逐周期限流功能的電流模式控制器件。檢測電阻RS監測電流。

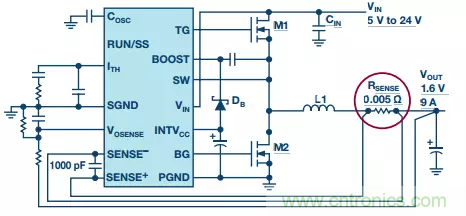

圖1. 開關模式電源電流檢測電阻(RS)
圖2顯示了兩種情況下電感電流的示波器圖像：第一種情況使用電感電流能夠驅動的負載（紅線），而在第二種情況下，輸出短路（紫線）。
圖2. LTC3855限流與折返示例，在1.5 V/15 A供電軌上測量
最初，峰值電感電流由選定的電感值、電源開關導通時間、電路的輸入和輸出電壓以及負載電流設置（圖中用“1”表示）。當電路短路時，電感電流迅速上升，直至達到限流點，即 RS × IINDUCTOR (IL)等于最大電流檢測電壓，以保護器件和下游電路（圖中用“2”表示）。然后，內置電流折返限制（圖中數字“3”）進一步降低電感電流，以將熱應力降至最低。
電流檢測還有其他作用。在多相電源設計中，利用它能實現精確均流。對于輕負載電源設計，它可以防止電流反向流動，從而提高效率（反向電流指反向流過電感的電流，即從輸出到輸入的電流，這在某些應用中可能不合需要，甚至具破壞性）。另外，當多相應用的負載較小時，電流檢測可用來減少所需的相數，從而提高電路效率。對于需要電流源的負載，電流檢測可將電源轉換為恒流源，以用于LED驅動、電池充電和驅動激光等應用。
檢測電阻放哪最合適？
電流檢測電阻的位置連同開關穩壓器架構決定了要檢測的電流。檢測的電流包括峰值電感電流、谷值電感電流（連續導通模式下電感電流的最小值）和平均輸出流。檢測電阻的位置會影響功率損耗、噪聲計算以及檢測電阻監控電路看到的共模電壓。
放置在降壓調節器高端

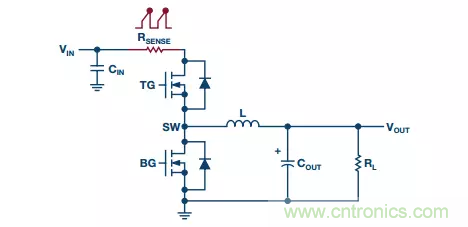

對于降壓調節器，電流檢測電阻有多個位置可以放置。當放置在頂部MOSFET的高端時（如圖3所示），它會在頂部MOSFET 導通時檢測峰值電感電流，從而可用于峰值電流模式控制電源。但是，當頂部MOSFET關斷且底部MOSFET導通時，它不測量電感電流。
圖3. 帶高端RSENSE的降壓轉換器
在這種配置中，電流檢測可能有很高的噪聲，原因是頂部 MOSFET的導通邊沿具有很強的開關電壓振蕩。為使這種影響最小，需要一個較長的電流比較器消隱時間（比較器忽略輸入的時間）。這會限制最小開關導通時間，并且可能限制最小占空比（占空比 = VOUT/VIN）和最大轉換器降壓比。注意在高端配置中，電流信號可能位于非常大的共模電壓(VIN)之上。
放置在降壓調節器低端
圖4中，檢測電阻位于底部MOSFET下方。在這種配置中，它檢測谷值模式電流。為了進一步降低功率損耗并節省元件成本，底部FET RDS(ON)可用來檢測電流，而不必使用外部電流檢測電阻RSENSE。
圖4. 帶低端RSENSE的降壓轉換器
這種配置通常用于谷值模式控制的電源。它對噪聲可能也很敏感，但在這種情況下，它在占空比較大時很敏感。谷值模式控制的降壓轉換器支持高降壓比，但由于其開關導通時間是固定/ 受控的，故最大占空比有限。
降壓調節器與電感串聯
圖5中，電流檢測電阻RSENSE與電感串聯，因此可以檢測連續電感電流，此電流可用于監測平均電流以及峰值或谷值電流。所以，此配置支持峰值、谷值或平均電流模式控制。

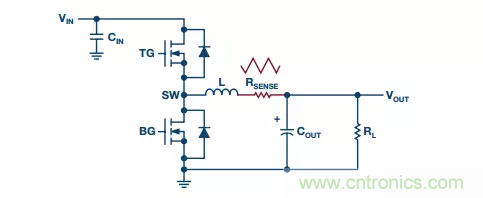

圖5. RSENSE與電感串聯
這種檢測方法可提供最佳的信噪比性能。外部RSENSE通?？商峁┓浅蚀_的電流檢測信號，以實現精確的限流和均流。但是，RSENSE也會引起額外的功率損耗和元件成本。為了減少功率損耗和成本，可以利用電感線圈直流電阻(DCR)檢測電流，而不使用外部RSENSE。
放置在升壓和反相調節器的高端

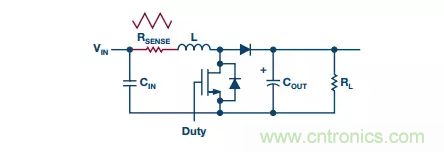

對于升壓調節器，檢測電阻可以與電感串聯，以提供高端檢測 （圖6）。
圖6. 帶高端RSENSE的升壓轉換器
升壓轉換器具有連續輸入電流，因此會產生三角波形并持續監測電流。
放置在升壓和反相調節器的低端

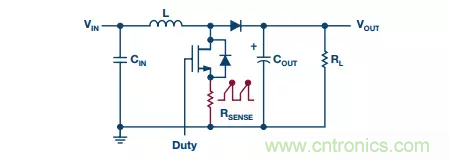

檢測電阻也可以放在底部MOSFET的低端，如圖7所示。此處監測峰值開關電流（也是峰值電感電流），每半個周期產生一個電流波形。MOSFET開關切換導致電流信號具有很強的開關噪聲。
圖7. 帶低端RSENSE的升壓轉換器
SENSE電阻放置在升降壓轉換器低端或與電感串聯

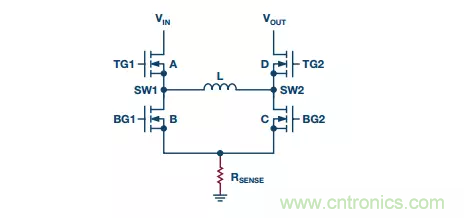

圖8顯示了一個4開關升降壓轉換器，其檢測電阻位于低端。當輸入電壓遠高于輸出電壓時，轉換器工作在降壓模式；當輸入電壓遠低于輸出電壓時，轉換器工作在升壓模式。在此電路中，檢測電阻位于4開關H橋配置的底部。器件的模式（降壓模式或升壓模式）決定了監測的電流。
圖8. 帶低端RSENSE的升壓轉換器
在降壓模式下（開關D一直導通，開關C一直關斷），檢測電阻監測底部開關B電流，電源用作谷值電流模式降壓轉換器。
在升壓模式下（開關A一直導通，開關B一直關斷），檢測電阻與底部MOSFET (C)串聯，并在電感電流上升時測量峰值電流。在這種模式下，由于不監測谷值電感電流，因此當電源處于輕負載狀態時，很難檢測負電感電流。負電感電流意味著電能從輸出端傳回輸入端，但由于這種傳輸會有損耗，故效率會受損。對于電池供電系統等應用，輕負載效率很重要，這種電流檢測方法不合需要。

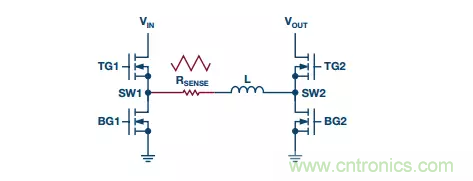

圖9電路解決了這個問題，其將檢測電阻與電感串聯，從而在降壓和升壓模式下均能連續測量電感電流信號。由于電流檢測 RSENSE連接到具有高開關噪聲的SW1節點，因此需要精心設計控制器IC，使內部電流比較器有足夠長的消隱時間。
圖9. LT8390升降壓轉換器，RSENSE與電感串聯
輸入端也可以添加額外的檢測電阻，以實現輸入限流；或者添加在輸出端，用于電池充電或驅動LED等恒定輸出電流應用。這種情況下需要平均輸入或輸出電流信號，因此可在電流檢測路徑中增加一個強RC濾波器，以減少電流檢測噪聲。
電流檢測方法使用說明書
開關模式電源有三種常用電流檢測方法是：使用檢測電阻，使用MOSFET RDS(ON)，以及使用電感的直流電阻(DCR)。每種方法都有優點和缺點，選擇檢測方法時應予以考慮。
檢測電阻電流傳感
作為電流檢測元件的檢測電阻，產生的檢測誤差最低（通常在1%和5%之間），溫度系數也非常低，約為100 ppm/°C (0.01%)。在性能方面，它提供精度最高的電源，有助于實現極為精確的電源限流功能，并且在多個電源并聯時，還有利于實現精密均流。
圖10. RSENSE電流檢測
另一方面，因為電源設計中增加了電流檢測電阻，所以電阻也會產生額外的功耗。因此，與其他檢測技術相比，檢測電阻電流監測技術可能有更高的功耗，導致解決方案整體效率有所下降。專用電流檢測電阻也可能增加解決方案成本，雖然一個檢測電阻的成本通常在0.05美元至0.20美元之間。
選擇檢測電阻時不應忽略的另一個參數是其寄生電感（也稱為有效串聯電感或ESL）。檢測電阻可以用一個電阻與一個有限電感串聯來正確模擬。

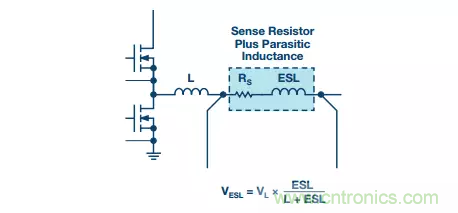

圖11. RSENSE ESL模型
此電感取決于所選的特定檢測電阻。某些類型的電流檢測電阻，例如金屬板電阻，具有較低的ESL，應優先使用。相比之下，繞線檢測電阻由于其封裝結構而具有較高的ESL，應避免使用。一般來說，ESL效應會隨著電流的增加、檢測信號幅度的減小以及布局不合理而變得更加明顯。電路的總電感還包括由元件引線和其他電路元件引起的寄生電感。電路的總電感也受到布局的影響，因此必須妥善考慮元件的布局，不恰當的布局可能影響穩定性并加劇現有電路設計問題。

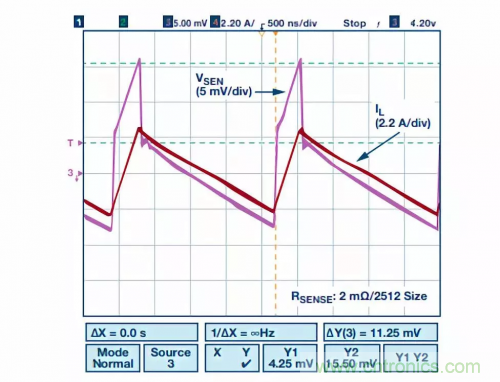

檢測電阻ESL的影響可能很輕微，也可能很嚴重。ESL會導致開關柵極驅動器發生明顯振蕩，從而對開關導通產生不利影響。它還會增加電流檢測信號的紋波，導致波形中出現電壓階躍，而不是預期的如圖13所示的鋸齒波形。這會降低電流檢測精度。
圖12. RSENSE ESL可能會對電流檢測產生不利影響
為使電阻ESL最小，應避免使用具有長環路（如繞線電阻）或長引線（如厚電阻）的檢測電阻。薄型表面貼裝器件是首選，例子包括板結構SMD尺寸0805、1206、2010和2512，更好的選擇包括倒幾何SMD尺寸0612和1225。
基于功率MOSFET的電流檢測
利用MOSFET RDS(ON)進行電流檢測，可以實現簡單且經濟高效的電流檢測。LTC3878是一款采用這種方法的器件。它使用恒定導通時間谷值模式電流檢測架構。頂部開關導通固定的時間，此后底部開關導通，其RDS壓降用于檢測電流谷值或電流下限。
圖13. MOSFET RDS(ON)電流檢測
雖然價格低廉，但這種方法有一些缺點。首先，其精度不高， RDS(ON)值可能在很大的范圍內變化（大約33%或更多）。其溫度系數可能也非常大，在100°C以上時甚至會超過80%。另外，如果使用外部MOSFET，則必須考慮MOSFET寄生封裝電感。這種類型的檢測不建議用于電流非常高的情況，特別是不適合多相電路，此類電路需要良好的相位均流。
電感DCR電流檢測

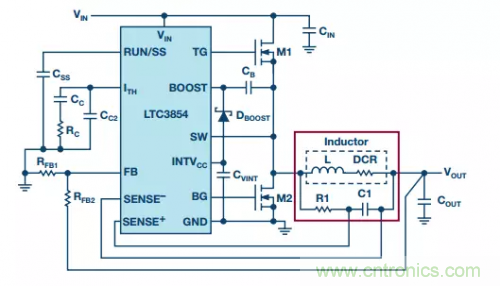

電感直流電阻電流檢測采用電感繞組的寄生電阻來測量電流，從而無需檢測電阻。這樣可降低元件成本，提高電源效率。與MOSFET RDS(ON)相比，銅線繞組的電感DCR的器件間偏差通常較小，不過仍然會隨溫度而變化。它在低輸出電壓應用中受到青睞，因為檢測電阻上的任何壓降都代表輸出電壓的一個相當大部分。將一個RC網絡與電感和寄生電阻的串聯組合并聯，檢測電壓在電容C1上測量（圖15）。
圖14. 電感DCR電流檢測
通過選擇適當的元件(R1 × C1 = L/DCR)，電容C1兩端的電壓將與電感電流成正比。為了最大限度地減少測量誤差和噪聲，最好選擇較低的R1值。
電路不直接測量電感電流，因此無法檢測電感飽和。推薦使用軟飽和的電感，如粉芯電感。與同等鐵芯電感相比，此類電感的磁芯損耗通常較高。與RSENSE方法相比，電感DCR檢測不存在檢測電阻的功率損耗，但可能會增加電感的磁芯損耗。
使用RSENSE和DCR兩種檢測方法時，由于檢測信號較小，故均需要開爾文檢測。必須讓開爾文檢測痕跡（圖5中的SENSE+和 SENSE-）遠離高噪聲覆銅區和其他信號痕跡，以將噪聲提取降至最低，這點很重要。某些器件（如LTC3855）具有溫度補償DCR檢測功能，可提高整個溫度范圍內的精度。
表1. 電流檢測方法的優缺點
表1中提到的每種方法都為開關模式電源提供額外的保護。取決于設計要求，精度、效率、熱應力、保護和瞬態性能方面的權衡都可能影響選擇過程。電源設計人員需要審慎選擇電流檢測方法和功率電感，并正確設計電流檢測網絡。ADI公司的LTpowerCAD設計工具和LTspice®電路仿真工具等計算機軟件程序，對簡化設計工作并獲得最佳結果會大有幫助。
其他電流檢測方法
還有其他電流檢測方法可供使用。例如，電流檢測互感器常常與隔離電源一起使用，以跨越隔離柵對電流信號信息提供保護。這種方法通常比上述三種技術更昂貴。此外，近年來集成柵極驅動器(DrMOS)和電流檢測的新型功率MOSFET也已出現，但到目前為止，還沒有足夠的數據來推斷DrMOS在檢測信號的精度和質量方面表現如何。
