【導讀】傳感器在受到外界加速度作用時，敏感元件會發生方向性的偏移，這種變化導致了電容值的變化，然后通過外圍電路測量加速度值。電容式加速度傳感器包括敏感元件部分和檢測電路部分。
微電容式加速度傳感器常用的電容式結構有兩種：一種是梳齒型電容式結構;另一種是柵型電容式結構。這兩種類型結構的電容檢測方式有所不同，所以其性能在相等條件下也有差異。梳齒型傳感器是通過改變電容的極板間距來檢測加速度，而柵型結構是通過改變電容的極板面積來檢測加速度。在梳齒型結構中，壓膜阻尼占主導因素，其由可動極板相對固定極板的垂直方向運動而產生;而在柵型結構中，滑膜阻尼占主導因素，其是由可動極板相對固定極板的切向運動而產生的。根據傳感器的理論模型分析，阻尼對器件的性能影響不容忽視，阻尼越大，機械噪聲越小，品質因素越高，動態特性也就越好。滑膜阻尼一般小于壓膜阻尼，所以，在相同情況下，柵型結構器件性能更好。
本文基于MEMS工藝設計了一款具有8個支撐梁的新型雙軸加速度傳感器，該傳感器結構具有較小地氣體阻尼。另外，文中還通過Ansys軟件對器件的性能進行了仿真，其結果驗證了結構設計的可行性。
1 結構設計與理論分析
1.1 結構設計

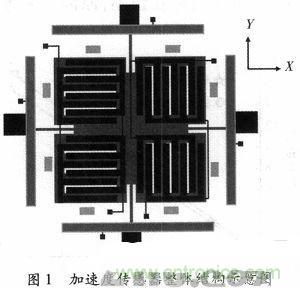

該加速度傳感器由4個一字梁、4個回形支撐梁、X軸和Y軸向的敏感質量塊、鋁電極和硼酸玻璃襯底組成。X軸和Y軸向的敏感質量塊經由一字梁和回行支撐梁固定在壓焊塊上。整體質量塊劃分為4個區域，在每個區域上制作了一組柵型電極，這4組柵型電極均是檢測電容的可動極板，其中X軸和Y軸方向上各有兩組。柵型電容的輸入引線、輸出引線、相互連接引線和固定鋁電極均制作在硼酸玻璃襯底上。設計的加速度傳感器整體結構如圖1所示。
1.2 檢測原理及交叉干擾分析

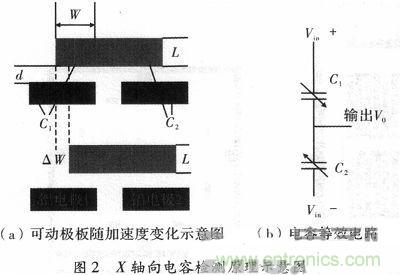

圖2所示為X軸向電容檢測原理示意圖，圖2(a)為柵型可動極板隨加速度變化的結構示意圖，圖2(b)所示為其等效電路。當加速度在X軸水平方向上未受到外界加速度作用時，可動?xùn)判蜅l保持在初始的平衡位置，當在X軸方向上受到外界加速度作用時，敏感質量塊將沿著水平面左右移動，如圖2(a)所示，則柵型條與鋁電極間的覆蓋寬度發生了變化，隨之電極之間的電容值也有所改變。設可動極板向右運動，則電容C1減少，此時，C2將增大相同量，從而實現了X軸向的差分檢測電容。
當加速度傳感器受到平行于Y軸方向上的加速度作用時，從傳感器的結構圖中可看出，Y軸向的檢測電容發生了變化因而有信號輸出，但X軸向的可動?xùn)判蜅l和鋁電極之間的電容值并未發生改變，故X軸向的檢測單元沒有電信號輸出。當加速度傳感器受到平行于X軸方向上的加速度作用時，同上分析，只有軸向的檢測單元有電信號輸出。故設計的傳感器結構解決了X、Y軸向間的交叉干擾問題，其交叉耦合度近似為0。
[page]
2 信號檢測電路測試原理

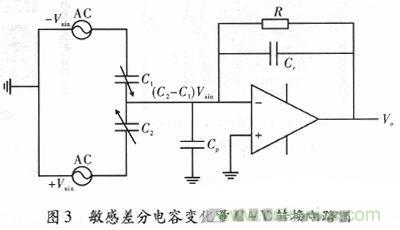

圖3為該加速度傳感器的檢測電路。該電路是利用電荷法來測量電容差值，當有加速度時，差分電容的共同輸出端有電荷輸出，其輸出電荷值為(C1-C2)Vsin，因電容Cp，所以電流不能流入到放大器的輸入端，為了差分電荷全流入到反饋電容Cf中，放大器將調整輸出電壓直到差分輸入電壓為零，結果寄生電容的兩端電壓也可視作為零，從而有效消除寄生電容的干擾。電路中，電阻的作用是給電路提供直流通道，保持電路正常工作，Vsin和-Vsin為兩路載波正弦信號，分別接到電容C1和C2上。
式中，Wo為載波信號的頻率，Vin為載波信號的幅值。
3 有限元分析及模擬驗證
進行的有限元分析主要包括靜力分析和模態分析。靜力分析主要是確定傳感器結構的靈敏度和抗振強度;模態分析主要用于確定傳感器的諧振頻率。采用的敏感材料為普通單晶硅，硅的密度值為2.33×103 kg/m3，彈性模量為1.3×105MPa，泊松比為0.278。柵型條的長度為1 575μm，與鋁電極之間的間距為5μm，柵型條的個數為44。圖4為所建Ansys仿真模型。

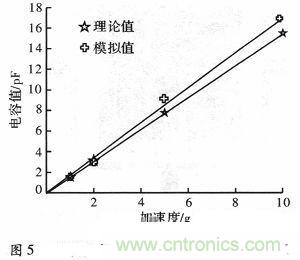

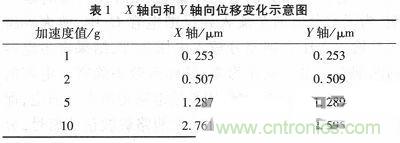

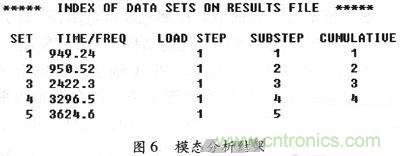

圖4
結合庫埃特流模型和納維-斯托克斯方程可得出，滑膜阻尼的阻尼系數為
式(8)中A、μ分別表示可動極板的面積與氣體動態黏滯系數;標態下空氣黏滯系數為1.82×105Pa·s，對于該加速度計而言;計算出的阻尼系數為8.6×102，敏感質量塊的質量為1.23×10-7kg;支撐梁剛度為2.4×1012N·m-1;得出的阻尼比為0.83。根據傳感器的理論模型動態特性分析，最優阻尼比為0.7，據此可通過該結構的尺寸進行優化。
