【導讀】英飛凌推出新一代磁定位傳感器，提高了BLDC電機控制應用的能效并降低了工作噪音，與傳統有刷電機相比，具有更高的能效、更長的使用壽命、更緊湊的外形、更低的噪音和更高的可靠性。
英飛凌科技股份公司近日宣布推出新一代霍爾開關 （TLE496x）和角度傳感器 （TLE5009和TLE5012B），可使無刷直流（BLDC）電機驅動裝置實現更高能效和緊湊型設計。BLDC電機與傳統有刷電機相比，具有更高的能效、更長的使用壽命、更緊湊的外形、更低的噪音和更高的可靠性。這些全新器件是具有高分辨率并且精確快速的磁性位置傳感器 。它們可準確感知電機轉子位置，因此可針對大范圍的工業和汽車應用為BLDC電機驅動裝置的電流換相提供理想解決方案，具體應用包括離合器執行機構、車窗玻璃升降器、電動單車、洗衣機、工業風扇、泵或自動定位系統等等。

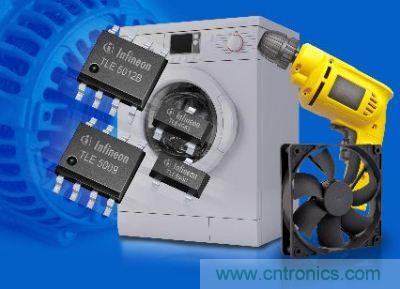

圖題：英飛凌新一代磁定位傳感器
許多驅動裝置要求傳統的塊交換。這些驅動裝置可在節能和精確、緊湊的系統設計方面從TLE496x系列霍爾開關中獲益。電流消耗僅為1.6mA的TLE496x器件與市場上的類似產品相比，可將能源需求降低50%。而節省空間的SOT（小外形尺寸晶體管）-23封裝則使其與常見的SC（半導體）-59封裝相比可將PCB占板空間降低22%。TLE496x系列具有低磁滯，能為系統帶來精確的開關點。集成電路對磁漂移進行補償，可在溫度范圍內和壽命周期內實現穩定性能。主動斬波技術可補償信號路徑的偏移以及機械應力對霍爾元件的影響。
直接測量轉子角度可進一步提升效率水平，并消除震動，從而降低噪音水平，確保更平順的融合。全新的TLE5009和TLE5012B角度傳感器以創新的iGMR（集成巨磁阻）技術為基礎，帶來了更舒適、更節能的電機控制理念。TLE5009和TLE5012B系列角度傳感器具有非常高的更新率，以及非常短的延遲時間（TLE5009：9 μs， TLE5012B：42 μs）。因此，即使是在快速旋轉和負載變化的情況下，也能實現高效率。此外，TLE5012B中的集成式信號處理通過進行精確的角度計算和采用校準算法，降低了微控制器的負荷： TLE5012B提供的角度值可直接用于電機控制。
霍爾開關 TLE4961和TLE4968的關鍵特性
霍爾開關TLE4961（鎖存開關）和TLE 4968（雙極開關）可在3V-32V非穩壓電源范圍內工作。在沒有額外外部電阻器情況下，可承受高達42V的電壓。提供高靈敏度和穩定性的磁場開關點（Bop=+/-1mT 和+/-2Mt）并且由于集成誤差補償功能對機械應力具有很好的耐受性。輸出實現了過流和過溫保護，并具有非常好的ESD防護性能（+/- 7kV HBM）。典型速度下的抖動大約為0.35μs。除了小型無引腳SOT-23封裝之外，還可采用有引腳的SSO（單個小型封裝）-3封裝。
角度傳感器TLE5009和TLE5012B的關鍵特性
角度傳感器TLE5009和TLE5012B可在0°-360°范圍內，測量與封裝表面平行的磁場的方向。TLE5009是一個具有模擬接口的經濟型解決方案，可實現輕松部署，而高度集成的通用型TLE5012B則擴展了數據處理功能，并有數個用戶可選的接口。憑借42μs的更新率，TLE5012B在短延遲時間和高信號分辨率方面設定了新標準。它可在整個功能范圍內提供15位分辨率以及1°的精度。這使得TLE5012B適合用于在動態應用中精確記錄轉子位置，比如機器人或電動助力轉向系統。為了實現較高的功能可靠性，TLE5012B傳感器具有先進的自檢和狀態監控功能，采用了特殊的架構，比如兩個集成式Wheatstone橋傳感器中的每一個都有獨立的數據通道。TLE5009和TLE5012B都可以3.3V或5V的電壓工作，并采用DSO （雙小外形尺寸）-8封裝。
