【導讀】在共發射極放大電路中，輸入信號是由三極管的基極與發射極兩端輸入的（在原圖里看），再在交流通路里看，輸出信號由三極管的集電極和發射極獲得。因為對交流信號而言，（即交流通路里）發射極是共同端，所以稱為共發射極放大電路。
一、共發射極組態基本放大電路的組成
共射組態基本放大電路如圖所示。
共射組態交流基本放大電路
(1) 基本組成
三極管T--起放大作用。
負載電阻RC，RL--將變化的集電極電流轉換為電壓輸出。
偏置電路UCC(Vcc)，RB--使三極管工作在線性區。
耦合電容C1，C2—起隔直作用，輸入電容C1保證信號加到發射結，不影響發射結偏置。輸出電容C2保證信號輸送到負載，不影響集電結偏置。
(2) 靜態和動態
靜態—ui=0 時，放大電路的工作狀態，也稱直流工作狀態。
動態—ui≠0 時，放大電路的工作狀態，也稱交流工作狀態。
放大電路建立正確的靜態，是保證動態工作的前提。分析放大電路必須要正確地區分靜態和動態，正確地區分直流通路和交流通路。
(3) 直流通路和交流通路

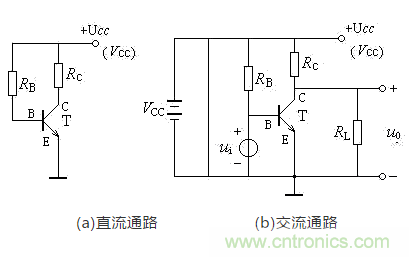

放大電路的直流通路和交流通路如下圖中(a)，(b)所示。
直流通路，即能通過直流的通路。從C、B、E向外看，有直流負載電阻、 Rc 、RB。
交流通路，即能通過交流的電路通路。如從C、B、E向外看，有等效的交流負載電阻、 Rc//RL、 RB。
直流電源和耦合電容對交流相當于短路。因為按迭加原理，交流電流流過直流電源時，沒有壓降。設C1、 C2 足夠大，對信號而言，其上的交流壓降近似為零，在交流通路中，可將耦合電容短路。
基本放大電路的直流通路和交流通路
二.靜態分析
1、靜態工作狀態的計算分析法
根據直流通路圖5-2(a)可對放大電路的靜態進行計算
IB、IC和UCE這些量代表的工作狀態稱為靜態工作點，用Q表示。
2、用圖解法求靜態工作點

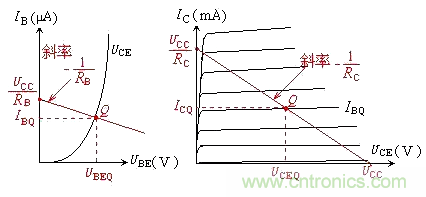

放大電路靜態工作狀態的圖解分析如下圖所示。
（1） 在輸出特性曲線X軸及Y軸上確定兩個特殊點—UCC和UCC/Rc,即可畫出直流負載線。
（2）由式UBE =UCC-IBRb 在輸入特性曲線上，作出輸入負載線，兩線的交點即是Q。
（3）得到Q點的參數IB、IC和UCE。
放大電路靜態工作狀態的圖解分析
3. 動態分析
微變等效電路法和圖解法是動態分析的基本方法。
(1) 微變等效電路的建立
① 三極管等效為一個線性元件。
② 對于低頻模型可以不考慮結電容的影響。

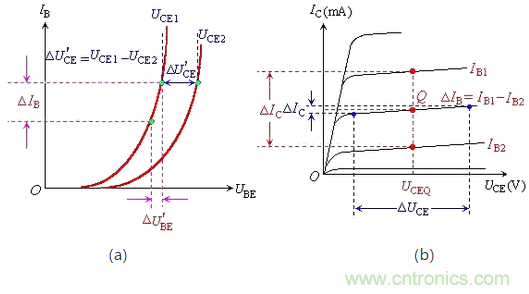

晶體管的輸入、輸出特性曲線見下圖(a)、圖5-4(b)。
其輸入回路的等效電路如下圖所示。
(2) 動態性能指標計算

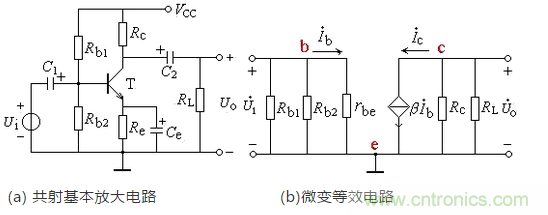

共發射極交流基本放大電路如下圖(a)所示。
共射放大電路及其微變等效電路
電壓放大倍數Av
Av = = -βRL'' / rbe
輸入電阻ri
ri = = rbe // Rb1// Rb2≈rbe = rbb'' +(1+β)26 / IE =300Ω+(1+β)26/ IE
輸出電阻Ro
Ro = rce∥Rc≈Rc
