Bluetooth、WLAN、ZigBee等短距離無線技術之裝置（SRD）日益增加，本文將鎖定使用全球不需執照授權的1GHz以下頻帶進行詳細介紹，并分析跳頻展頻（FHSS）、直接展頻（DSSS）等不同寬帶調變技術，以及各國相關現行做法，提供1GHz以下頻帶無線系統設計者最佳開發導覽。
SRD無線系統設計需考慮頻率選擇
短距離裝置（SRD）此一名稱所涵蓋的，是能夠提供單向或雙向通訊，且幾乎不會對其他無線電設備造成干擾的各類無線電發射器。我們很難將所有SRD的應用完整列出，因為它們提供了太多不同的服務，其中較為受歡迎的應用包括有：
家庭遙距控制（Telecontrolforhome），或是其它建筑物自動化系統
無線感測系統
警報器
汽車，包括遙控免鑰匙門禁與遙控汽車啟動
無線語音及視訊
SRD無線系統的設計者在選擇無線通信頻率上需要格外小心。在大多數的情況下，此選擇被侷限于頻譜中容許免執照使用的那些部份，而前提是必須符合使用上的特定規格與條件。表一所列為全球可使用的頻帶。
全球頻率分配

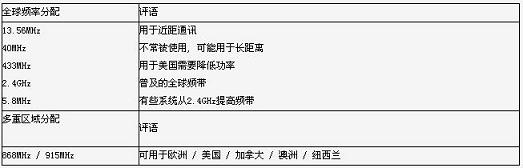

表一．全球SRD頻率分配
2.4GHz頻帶被設計者普遍使用來建構能夠全球使用的各種系統，事實上，該頻道已經成為Bluetooth、WLAN及ZigBee等標準的不二選擇。5.8GHz的頻帶也已吸引不少的注意，舉例來說，像是無線電話或是WLAN的802.11a版本等。
然而，對于同時需要較大范圍及較低功耗的系統而言，低于1GHz的頻帶由于其較低的共存性（co-existence）問題與較大的傳送范圍，仍是有其必要性的，因為此兩者都會影響到功耗，而功耗對于以電池供電的應用而言是一個非常重要的考量。
低頻發射器傳送范圍的改善，可以用簡化版的Friis傳輸方程式來表示，此方程式提供了接收天線上存在的功率Pr與供給發射天線的功率Pt兩者之間的關系：
此方程式中假設兩支天線有一致的增益，它可顯示出，對于一固定的發射功率Pt而言，接收到的功率會隨著距離d的平方，以及頻率f的平方而降低（或是隨著波長λ的平方而增加）。當接收的功率低于能正確解調變信號所須的最小功率（即所謂的靈敏度點：sensitivitypoint）時，連結便會崩潰。
全球低于1GHz的頻率分配
表II中提供了各種低于1GHz標準的更多細節說明，這并不是一個最完整的列表，如需要更多的細節，可從表中所提供的網路連結去取得。

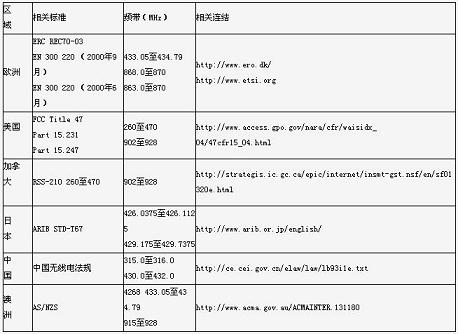

表二．有些共通區域的SRD頻帶
[page]
433MHz是全球皆可使用的選項之一，唯一的例外是在日本需要些微的頻率更改（大部份新款且具頻率彈性的發射接收器：Transceiver，都可以輕易處理此問題）。但由于頻寬只有2MHz，通常來說是無法在此頻帶上實現語音、視訊、音訊、及連續性資料傳送等應用，因此也限制了它的用途。大致上來說，此頻帶最常被使用于免鑰匙門禁系統及基本遙距控制上。
868MHz（歐洲）及902MH～928MHz（美國）附近的頻帶就好用許多，它們不會被侷限在特定的應用中，也容許採用較小的天線。其它的地區如澳洲及加拿大等，則採用了這些規格的不同版本，因此讓此頻帶雖具有多區化特性，但未達到完全全球化的程度。
不過，在最近的EN300220規格出現之前，美國與歐洲的組織採用了相當不同的作法。美國採用的是跳頻（frequency-hopping）的方式，而歐洲則是如同其ERCREC-70文件中所載明的一般，在每一個次頻帶（sub-band）中加上工作週期（duty-cycle）的限制。這兩種作法在降低干擾上都能有其效用，但對于必須為此兩大地區設計出共通系統的制造商來說，就得完全重寫系統通信協定中的媒體存取層（MAC）。
幸好最新的歐洲EN300229規章（于2006年年中發佈）已將頻帶加以延展，以便能容許跳頻展頻（frequency-hoppingspread-spectrum，FHSS）或直接序列展頻（direct-sequencespread-spectrum，DSSS）。這讓MAC的作法與針對美國的設計較為相似，雖然某些微調仍是必要的。以下將說明此新規格的某些部份，這些部份是SRD系統設計者所必須考慮到的。
跳頻系統
跳頻展頻（FHSS）發射技術是藉由將頻譜切割為一定數量的頻道，以便把時域中的能量加以分散，并在這些頻道之間依虛擬隨機（pseudorandom）順序進行跳躍，或是稱之為跳碼（hoppingcode），這是接收機與發射機中所為人熟悉的。為了迎接新加入網路中的節點（node），控制節點會週期性的送出一標識（beacon）信號，讓新加入的節點能與其進行同步，同步所須時間會依標識期間長度及跳躍的頻道的數量而定。美國與歐洲標準都制訂了相似數量的跳躍頻道，以及400ms的最大停留（dwell）時間（在任何單一跳躍期間內，于某一特定頻率上所花費的時間）。
如表三所示，為使用FHSS時，歐洲的擴展頻帶上（低于870MHz）所需要的頻道數量、有效發射功率（ERP）、及工作週期。當符合＂說前先聽（listen-before-talk，LBT）＂或是工作週期有效率限制值時，便可有高達7MHz的頻寬可供使用，以往則只有2MHz的范圍。
表三．歐洲頻道需求

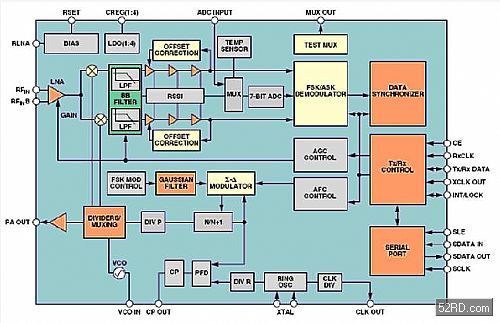

圖一．ADF7020SRD傳送接收器的方塊圖
＂說前先聽＂此一＂禮貌＂通信協定在啟始一傳送之前，會先＂掃描＂頻道上的活動。這種也被稱為＂干凈頻道評價＂（cleanchannelassessment，CCA）的協定，與頻率跳躍的共用可以讓系統沒有工作週期上的限制。
[page]
寬頻調變：DSSS
除了FHSS，直接展頻（DSSS）也被新的歐洲法令所納入，在DSSS系統中，窄帶的信號被乘上一高速虛擬亂數（PRN）序列，以產生出展頻信號。每一個PRN脈沖稱為一個＂chip＂，而序列的速率則是叫作＂chiprate＂。至于原始窄帶信號所能展開的程度，則是稱之為處理增益（processinggain），此為chiprate（RC）對窄帶資料符號率（narrowbanddatasymbolrate）的比值。圖二所示為FHSS與DSSS的比較。

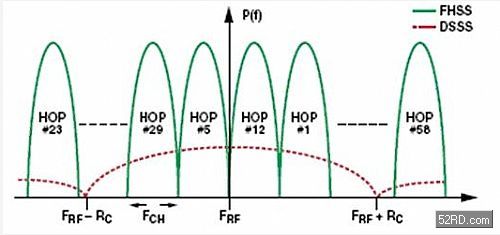

圖二．FHSS與DSSS的頻譜
在接收器端，送入的展頻信號被乘上同樣的PRN碼，以進行信號的反展頻（de-spread）處理，將原始的窄帶信號擷取出來。于此同時，接收器中任何的窄帶干擾源會被展開，而以寬帶雜訊的型態呈現在解調變器上。由于系統中的每一個使用者所分配到的PRN碼不同，因此能夠將共用同一頻帶的使用者之間加以隔離，這就是所謂的CDMA（code-divisionmultipleaccess）。
使用DSSS調變的一些系統例子，包括了IEEE802.15.4（WPAN）、IEEE802.11（WLAN）、及GPS等。DSSS的主要優點為：
1)干擾彈回（interferenceresilience）－DSSS的干擾抗拒能力，實質上是來自于將有用的信號乘上兩次（展開與反展開）PRN碼，
而任何的干擾源則只乘上一次（展開）。
2)低功率頻譜密度（spectraldensity）－利用窄帶系統將導入的干擾最小化。
3)安全性–由于採用展開/反展開處理，對于擁塞（jamming）有非常好的抵抗能力。
4)能減輕多通道效應。
DSSS或FHSS以外的寬帶調變
新的歐洲法令中一個有趣的點，在于它們也提供FHSS及DSSS以外的其它寬帶展頻調變技術。像是具有超過200kHz頻寬的FSK/GFSK（Gaussianfrequencyshiftkeying）調變，便是歐洲法令下的寬頻調變。表IV為適用于歐洲寬帶調變架構的主要規格（包括DSSS）：
表四．展頻調變（除了FHSS以外）與寬帶調變的最大發射功率密度、帶寬及工作週期限制
ISM帶發射接收器IC如ADF7025，便是一個能夠充份利用到此寬帶標準中使用FSK調變所帶來的好處之產品。為了要能動作于865MHz到870MHz的次頻帶，設計上就必須符合最大佔用帶寬（99%）及最大功率密度限制。此外，頻道邊緣（edge-of-channel）或頻帶邊緣的最大功率限制也被設定在-36dBm。
如果將ADF7025依表五來予以設定，則可全部符合這三個限制。如圖五所示，佔用帶寬為1.7569MHz，而峰值頻譜密度則是-1.41dBm/100kHz。
表五．ADF7025于寬帶調變實驗時的參數
[page]
ADF7025由于使用了寬帶調變，有能力實現高資料率（在此情形下為384kbps），因此可以在次1-GHz的歐洲ISM頻帶中傳送音訊及媒體品質視訊（每秒數個圖框）。
美國法令（FCCpart15.247）與歐洲有類似的分配方式，提供了運作于902MHz到928MHz、2400MHz到2483.5MHz、以及5725MHz到5850MHz頻帶的跳頻系統，但也同時提供＂數位調變＂信號。這是同時涵蓋了展頻（DSSS）與其它較簡單型態調變方式（如FSK、GFSK等）的一個很松散的說法，因此和歐洲法令中的＂寬帶調變＂規格頗為相似。其最主要的要求為：
1.最小6-dB帶寬應至少為500kHz。
2.對于數位調變系統而言，在任何連續傳送時間間隔中的任意3k-Hz頻帶上，從發射端到天線所傳導的功率頻譜密度不可超過8dBm。
任何希望使用FHSS以外系統的人，通常都需要將場強度（fieldstrength）限制在50mV/m（-1.5dBmERP）。但在數位調變的場合中，只要能符合最大功率頻譜密度限制，則最大輸出功率為1W。因此，在使用ADF7025時，由于其FSK頻率偏差寬度足以確保6dB帶寬能夠大于500kHz，因此可容許1W的ERP。此外，由于有寬信號帶寬，還可實現較高的資料率（ADF7025的最大值為384kbps）。
ADF7025的共同頻道排斥（co-channelrejection）會根據干擾源的帶寬，在共同頻道上從-2dB（最差狀況）變化到+24dB。這可以拿來與具有-4dB共同頻道排斥值的商用802.15.4DSSS發射接收器相比，使用的是擁塞信號（jammingsignal）為IEEE802.15.4的調變信號。
使用上述方法，就可以在美國與歐洲使用相似的寬帶調變系統，并簡化出貨到全球市場產品的開發工作。ADF7025傳輸接收器架構可支援美國所定義的＂數位調變＂模式，與在歐洲所定義的＂寬帶調變＂模式。

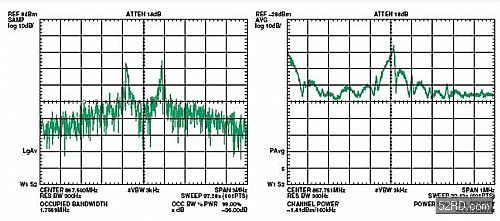

圖三．ADF7025的寬帶調變實驗結果：（a）FSK調變信號，99％佔用帶寬量測；（b）前項的局部放大，以量測最大功率頻譜密度。
暫態（transient）功率需求
工程人員也需要了解到歐洲法令中，一項加諸在暫態功率上的限制新規格，也就是當發射器在正常運作中開關時，落入臨近頻譜的功率。將此限制加入最新法令中的目的，是要避免頻譜飛散（spectralsplatter）。
當送入功率放大（PA）的電流增大（開啟）或減小（關閉）時，從電壓控制震盪器（OSC）所看到的負載會隨之改變。這會在迴路試圖重新取得鎖住時，造成PLL短暫的開鎖（unlock），并產生混附發射（spuriousemissions）或頻譜飛散。對于只在間隔時間內傳送一個單位的系統中，頻譜飛散會明顯增加落入臨近頻道的功率。
圖四加強說明了頻譜飛散的問題，其中黃色的軌跡線表示當PA以每次100ms的速度開關，而頻譜分析儀維持在最大保持（maximumhold）設定時，ADF7020發射器的PA輸出頻譜。可以很清楚的看出來，有明顯的功率會落入載波（carrier）兩邊的頻道中。藍色的軌跡線則是以每100ms64階的速率被提升與拉下的PA輸出，表示出落入臨近頻道的功率有相當程度的下降。最新的EN300220法令中的規格8.5，便針對落入臨近頻道功率制定限制值。
圖四．本文中所敘述的測試所得到的ADF7020輸出頻譜
[page]
量測程序要求發射器需要在最大輸出功率的情況下開關5次，并分別量測落入載波兩側的第二階、第四階、及第十階頻道。
要確保能符合此規格的最簡單方式，是將PA逐漸的從關拉到開、或是從開拉到關。這通常是利用微控制器以分階方式開關PA來完成的。透過ADF7020發射接收器，可以將PA從關的狀態經過最多63階的控制調整到+14dBm。另一個較快及較簡單的方法，是使用具有自動PA上下控制的傳送接收器。ADF7021便具有可編程的上下控制，讓使用者可以設定步階的數量及每一個步階的期間。
通訊協定考量
ADI目前正在更新其ADIismLINK（2.0版）協定軟體，這套軟體可適用于任何的ADF702x傳送接收器。此一針對全球次1-GHz頻帶使用而設計的協定，採用了新版的歐洲法令，并以圖5中所示的星狀網路（高達255個端點）為其基礎。

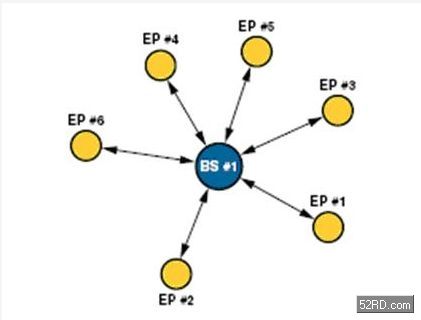

圖五．星狀網路拓樸
在協定的中心，為一無槽式（nonslotted）、非持續（nonpersistent）的＂載波感測多重存取-沖突防止＂（CSMA-CA），端點（EP）會在傳送前先聆聽該頻道（LBT）以防止沖突。
此協定的＂無槽式＂觀念，讓EP們先執行lBT動作，其后只要有資料就可以立刻傳送，此作法也確保不需要同步動作。如果EP感測到該頻道正處于忙碌狀態，就會在執行下一個LBT之前等候（back-off）一不定時間。此等候動作的發生次數是有限制的，因此此協定具有非持續的特性。在FHSS模式下，此協定會在每一個跳躍頻道上使用這個CSMA-CA系統，所以能滿足新歐洲法令的LBT要求。
ADIismLINK協定的實體層（PHY）與媒體存取層（MAC）參數具有相當高的設定彈性，因此能容許完整的裝置與系統評估。此外，ADI也提供相關原始碼，以簡化系統開發的步驟。此協定是隨ADF702x開發套件（ADF70xxMB2）共同出貨，圖六所示為ADIismLINK的系統總覽。

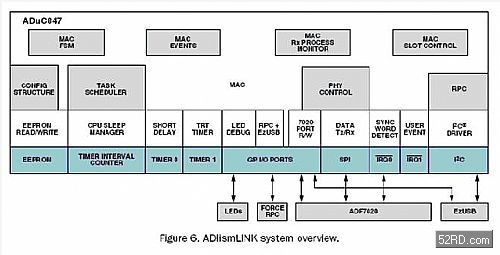

圖六．ADIismLINK系統總覽
新的歐洲法令對于863MHz到870MHz之間頻帶的空中傳遞（over-the-air）協定加入了非常明細的要求。不論系統是使用單頻道協定、FHSS或DSSS，都有需要遵守的特定規定。此改變必然會讓協定設計復雜化，但這些新ETSI法令的好處是在許多方面與FCCPart15.247相似，因而得以簡化針對多區域使用的協定設計。而善用如ADI所提供之開發套件（內含協定范例），將能減輕短距無線網路設計之負擔。
