【導讀】本文作為電壓輸入至輸出控制（VIOC）應用于低壓差穩壓器（LDO）系列文章的第二部分，在第一部分基礎概念之上，深入剖析VIOC系統設計邏輯，詳解新一代LDO憑借恒定輸入輸出電壓差所實現的高電源電壓抑制比（PSRR）、優化功耗及可靠故障保護等核心性能優勢；同時依托LTspice?仿真、演示硬件等參考設計與評估方法，降低VIOC技術的應用門檻，還進一步探討其在負電壓拓?fù)渲械募陕窂剑⑹崂碓缙诨诜至⒃鹘y(tǒng)LDO架構的實現方案，揭示VIOC在優化開關穩壓器與LDO協同工作、賦能現代電源管理系統多樣化方案開發中的關鍵價值。
VIOC詳解
最新一代LDO中的VIOC特性是通過LDO內部增益為1的差分放大器實現的，如圖1所示。由差分放大器的示意圖可見，它由運算放大器和分立電阻構成。在最基本的配置中，差分放大器的輸出直接連接到為L(zhǎng)DO供電的開關穩壓器的FB引腳。VIOC和FB引腳之間的連接形成一個閉環的反饋回路，在該回路中，開關穩壓器輸出一個比LDO輸出更高的電壓，高出幅度等于差分放大器的輸出電壓，而差分放大器輸出電壓連接到開關穩壓器FB引腳。FB引腳是開關穩壓器IC誤差放大器反相輸入端的外部連接點。
圖1.最新一代LDO中的VIOC特性通過LDO內部增益為1的差分放大器實現
誤差放大器是一種電子元件，通常采用運算放大器實現，其作用是放大兩個輸入信號（通常是基準電壓和來自系統輸出的反饋信號）之間的差值。此差值（即誤差信號）用于調整系統以維持期望的輸出。因此，誤差放大器是穩壓器、電源、伺服機構等反饋控制系統的關鍵組成部分。
實現VIOC的差分放大器還負責處理一些管理任務，例如防止LDO輸入過低和關斷LDO。有關VIOC行為的完整詳情，請參閱LDO數據手冊中的VIOC部分。
開關穩壓器FB引腳電壓在大約0.4 V到1.2 V之間，具體取決于開關穩壓器IC。如果開關穩壓器反饋引腳的電壓低于所需的LDO輸入輸出電壓差，可在開關穩壓器的FB引腳和LDO的VIOC引腳之間添加一個電阻。此電阻用于將差分放大器輸出端的VIOC信號連接到更高電壓點，如圖1所示。圖1所示LT3041 LDO和類似LDO的VIOC，很難實現比開關穩壓器FB引腳電壓更低的LDO輸入輸出電壓差。
為了理解差分放大器如何實現VIOC，可將差分放大器的輸出視為其輸入之一。如果差分放大器的輸出電壓為某個特定值，則其正輸入端的電壓必須高于其負輸入端的電壓，且高出幅度必須等于該差分放大器輸出電壓。差分放大器的負輸入端連接到LDO的輸出端，因此差分放大器可調節開關穩壓器的輸出電壓，使其比LDO的輸出電壓高，高出的量值與差分放大器輸出電壓（由開關穩壓器的FB引腳電壓決定）相同。
圖2.LT3073 LDO具有VIOC電路設計，可使LDO的輸入輸出電壓差低于開關穩壓器反饋引腳電壓，并限制LT8610A開關穩壓器的輸出電壓
圖3.如果LDO未使能，則LT3041 VIOC電路會限制LT8608開關穩壓器的輸出電壓
圖4.采用?uk配置的開關穩壓器，用于產生負電壓（使用LT8364）

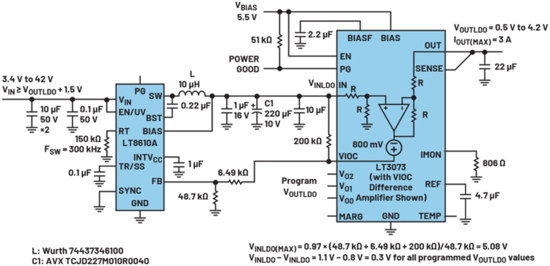

圖2顯示了具有VIOC電路設計的LT3073 LDO，該設計使得LDO的輸入輸出電壓差可以低于開關穩壓器的反饋引腳電壓。此VIOC方法提供一個偏置電壓，使LDO輸入輸出電壓差比VIOC引腳電壓低800 mV。這種類型的VIOC在輸入輸出電壓差較低、電流額定值較高的LDO中很常見。圖2電路還能限制開關穩壓器的輸出電壓。開關穩壓器的反饋電阻分壓器用于防止在LDO未使能或無法閉合VIOC反饋環路的情況下，開關穩壓器的輸出電壓變得過高。如圖3所示，圖1中的LT3041 VIOC電路會限制開關穩壓器LT8608的輸出電壓。
到目前為止討論的LDO都是使用正電壓工作的正LDO，但VIOC操作也支持使用負電壓工作的負LDO。負LDO的VIOC電路可采用產生負電壓的開關穩壓器來實現，其反饋引腳命名為FBX，而不是FB。圖4顯示了一個采用?uk配置的開關穩壓器，用于產生負電壓。負LDO LT3099的VIOC用于控制?uk輸出電壓。
圖5所示電路反映了一種越來越常見的場景，其中的降壓型穩壓器通常產生正電壓，但通過配置為反相降壓-升壓型穩壓器，它可用來產生負電壓。由于標準降壓型穩壓器沒有用于配合負電壓使用的FBX引腳或FB引腳，因此該VIOC電路需要一個電平轉換器。在該電路中，電平轉換器是電路的一部分，電路中包含LT1636運算放大器和連接到運算放大器正輸入端的網絡。
VIOC很容易實現，只需在已有的開關穩壓器到LDO連接的基礎上，增加一根導線即可。VIOC可與任何帶有FB引腳的開關穩壓器配合使用。請注意，Silent Switcher? 3 (SS3)穩壓器IC沒有FB引腳，因此VIOC通常不與這些IC一起使用。如果開關穩壓器FB引腳連接到內部分壓電阻，而該電阻也連接到輸出端，則VIOC會有一些局限性。某些μModule?穩壓器就屬于這種情況。
μModule穩壓器是一種高度集成的系統級封裝(SiP)解決方案，它在一個緊湊的封裝中集成了多個電子元器件，例如DC-DC控制器、功率晶體管、輸入輸出電容、補償元件和電感。2
圖5.如果開關穩壓器采用的是反相降壓-升壓配置（使用ADP2386），則負LDO的VIOC電路需要電平轉換器
圖6.此VIOC電路將LTM4616 μModule穩壓器的一個通道與LT3078 LDO配合使用
圖6所示VIOC電路將LTM4616 μModule穩壓器的一個通道與LT3078 LDO配合使用。μModule的FB引腳與開關穩壓器的輸出端之間有一個內部10 kΩ電阻。VIOC引腳電流（及相應的VIOC引腳電壓）與10 kΩ電阻的電流相關；當LDO和開關穩壓器的輸出電壓提高或降低時，電阻電流會按比例變化。VIOC引腳電壓對LDO輸出電壓的這種依賴關系，會限制圖6所示電路的LDO輸出電壓調節范圍。
評估VIOC系統工作情況的便捷方法
LTspice?可用于快速仿真和評估受限環境下的VIOC工作情況，從而無需物理硬件便能測試不同的場景和參數。因此，它是在實現電路之前驗證電路行為和優化設計的有效工具。
使用硬件評估VIOC功能的最有效方法，是將開關穩壓器演示電路連接到LDO演示電路，并進行極少量的改動。圖7顯示了兩個配置用于快速測試VIOC的此類電路。對于VIOC電路的最終設計，通常需要在實際硬件上進行負載瞬態測試，以檢查電路穩定性。為了提高穩定性，通常會在開關穩壓器輸出端增加電容。如需相關指導，請參閱數據手冊中的VIOC參考設計。
圖7.兩個演示電路，只需極少量改動即可快速測試VIOC工作情況（使用DC3158A和DC2458A）
圖8.VIOC的一個早期版本（采用LTC3415）
早期版本VIOC和非內置VIOC
到目前為止，大部分討論都集中在采用最新一代VIOC的LDO上。除此之外，還有一種采用分立元件實現VIOC的方法，使用早期一代帶有VIOC特性的LDO。圖8顯示了一個采用早期版本VIOC的LDO電路。LDO的VIOC引腳連接到開關穩壓器的ITH或VC引腳，LDO的VIOC電路自動將LDO的輸入輸出電壓差控制在300 mV左右。ITH或VC引腳是開關穩壓器IC誤差放大器輸出端的外部連接點。早期5V、5A LDO，例如LT3070-1、LT3071和LT3072，就是采用這種VIOC方法。
我們要討論的最后一類VIOC是利用分立元件實現的VIOC。借助分立元件，幾乎任何LDO都可以添加VIOC功能。這種方法在早期的電流源基準LDO（從LT3080開始）中特別流行，因?yàn)橥ㄟ^(guò)外部電壓信號或數字電位器改變帶電流源基準的LDO輸出電壓相對容易。電流源基準LDO是一種不使用基準電壓源，而使用電流源驅動電阻來確定輸出電壓的穩壓器。圖9顯示了一個使用分立器件實現VIOC的電路。IRF7342 PMOS的源柵電壓決定LDO的輸入輸出電壓差。有關采用此類VIOC的更多參考設計，請參閱LT308x數據手冊。
圖9.使用分立器件LT8646S和LT3083實現VIOC的電路
總結
電壓輸入至輸出控制（VIOC）作為新一代LDO的核心特性，通過內部增益為1的差分放大器及閉環反饋機制，顯著提升了電源管理系統的性能與靈活性。它能使LDO維持恒定輸入輸出電壓差，實現高PSRR、優化功耗及可靠故障保護，還可適配正/負電壓拓?fù)洌嫒荻喾N穩壓器以拓展應用場景。從早期分立元件方案到如今內置化低壓差設計，VIOC技術始終以簡化集成、降低門檻為核心演進方向，LTspice?仿真與演示硬件則為快速驗證設計、保障穩定性提供了支撐。未來，VIOC將持續優化開關穩壓器與LDO的協同性能，為現代電子系統提供精準電源解決方案，助力精密設備性能升級。
