項目需求
● 可穿戴產品尺寸小，要求器件選型封裝小、集成度高；
● 超低功耗，可充電電池供電；
● 有連續監測心率功能；
● 有連續監測血氧飽和度功能；
● 計步功能，能存一個月以上的數據量，掉電不丟失。
● 心率監測方案
心率監測可基于心電信號檢測，人體心臟的周期性跳動是有生物電信號精密控制的，只要能夠捕捉到心電信號，就能計算心率，但是心電檢測需要獲取人體多處電位，硬件實現復雜、方案成本高。有一種方案是諧振式檢測方案，傳感器感應動脈搏動的壓力變化，從而統計出心率。但該方案的實現需要將設備放置于人體脈搏明顯的部位，對于可穿戴設備佩戴方式將是一種挑戰。還有一種方案是光電式檢測，基本原理是血液會反射紅光而吸收綠光。心臟跳動時，流經皮膚的血液會增加，吸收的綠光也會增加；心跳間隔期，血液在血管中流量減少隨之吸收綠光減少。當設備使用綠色LED，配合對光敏感的光電傳感器，就可以檢測任意時間點流經人體皮膚各處的血液流量，通過統計數據，以每次血流量的最高點作為一次周期，這樣就可以計算心率。并且可以將設備設計成手表形態，方便的戴于手腕處。

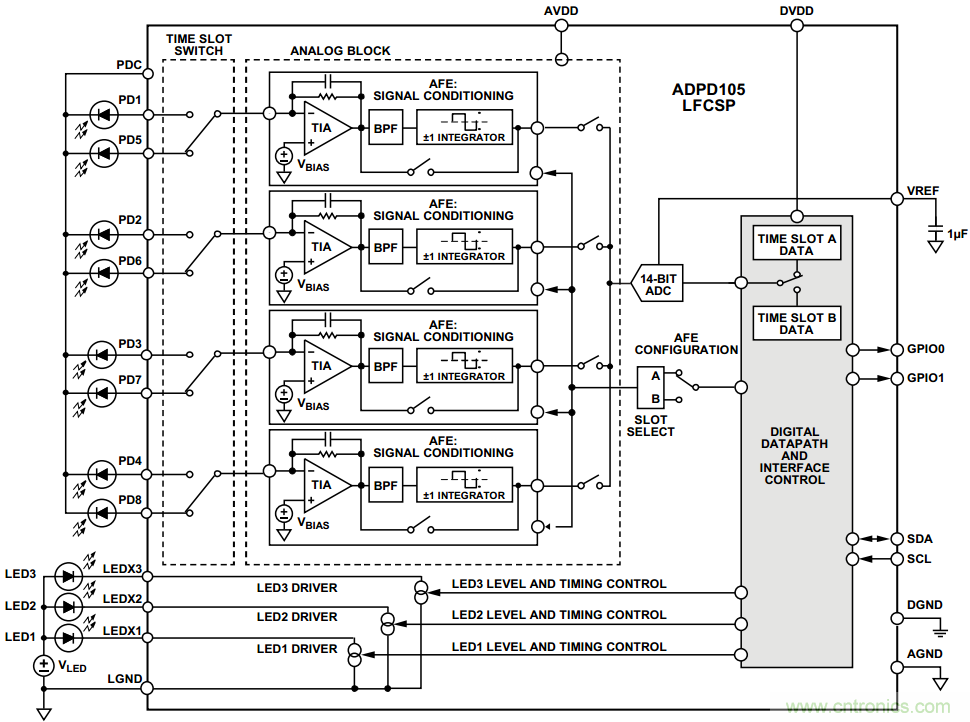

基于光電式的心率監測方案（也稱光電容積脈搏波描記法PPG），硬件上需要有光源驅動、光電轉換、模數轉換數據處理等模塊。一般光源驅動我們選擇恒流源（需要可以微調電流和一定的頻率開關）；光電轉換選擇光電二極管然后用運放進行流壓轉換和信號調理；最后用A/D芯片實現模擬量的數字轉換并送至MCU進行處理。硬件方案如果采用分立器件，那么芯片數量較多，并且空間受限，所以最好還是采用集成器件。ADI公司擁有多功能光電式測量前端芯片（型號：ADPD105），完全集成式AFE、ADC、LED 驅動器和時序內核， 提供一流的環境光抑制性能，無需光電二極管濾光器；靈活的數字接口SPI、I2C 可供選擇；功耗低，1.8 V模擬/數字超低工作電源，待機模式僅0.3μA電流，適合電池供電的設備；靈活的采樣頻率范圍：0.122 Hz ~3820 Hz；多達3個LED恒流源，每通道峰值電流達370mA；擁有WLCSP芯片級封裝，極致的小體積適合空間受限應用。其內部功能框圖如圖1。
圖1
血氧飽和度監測方案
光電容積脈搏波描記法（PPG）不僅可以用于心率檢測，通過一定算法處理也可測量血氧，為無創式血氧監測提供了很好的方案。
原理：由于氧合血紅蛋白（HbO2）和血紅蛋白（Hb）這兩種物質對波長600 ~ 1000nm的光具有一定的吸收特性。Hb對600 ~ 800nm之間的光吸收系數更高，HbO2對800~1000之間光的吸收系數更高。所以可以利用紅光（600 ~ 800nm）和接近紅外（IR）（800 ~ 1000nm）的光分別檢測HbO2和Hb的PPG信號，再通過程序處理算出相應的比值，這樣就得到了血氧值。
利用ADPD105其中兩通道LED恒流源分別驅動紅光LED和近紅外LED，另外一通道恒流源驅動綠光LED用于心率檢測，對于光接受器可以使用同一個，分時復用，分別去采集心率信號和血氧信號，在最少的器件下高效完成數據采集，綜合成本最低。另外近期關注的ADI新產品ADPD410X，是ADPD系列比較新的產品，它同時擁有8路LED驅動光路和8路的數據采集通道，更高的集成度和采樣精度，同時支持PPG，ECG和EDA的測量。它能作為本案的功能拓展方案。
計步功能方案
計步方案使用最多的就是三軸加速度傳感器，通過算法識別行走時的三軸動態數據，即可實現計步功能。本方案是基于可穿戴設備，因此芯片的功耗、體積成為重要考慮因素。ADXL363是一款超低功耗的3個傳感器組合產品，由3軸MEMS加速度計、溫度傳感器和用于同步轉換外部信號的ADC輸入端組成。整個系統輸出數據速率為100 Hz時功耗低于2µA，在運動觸發喚醒模式下功耗為270 nA；1.6~3.5V工作電源范圍，便捷的兼容其他器件的電源；ADXL363還提供針對內部ADC的訪問，可同步轉換外部的模擬輸入。緊湊型的LGA封裝非常符合可穿戴式設備應用。其內部功能框圖如圖2。
圖2
MCU選型
本方案MCU選型需要兼顧高性能和低功耗。ADI公司的ADuCM3029擁有超低功耗特性：活動模式（完全開啟模式）：< 30μA/MHz（典型值），休眠模式（帶SRAM保留）：<750nA（典型值），關斷模式（可選RTC活動）：<60nA（典型值）；集成MPU的ARM® Cortex®-M3處理器，高性能內核處理算法游刃有余；集成ECC的256 KB嵌入式閃存，方便存儲離線數據；較低的電壓供電（1.74V至3.6V）可以允許使用紐扣電池；片內外設SPI、UART、IIC、Timer、DAC、DMA、Watchdog應有盡有，方便使用；內置32kHz振蕩器和26MHz高頻振蕩器，也支持外部時鐘源；擁有兩種緊湊型WLCSP/LFCSP可供選擇，適用于體積空間受限的應用。
另外可利用高性能的ADuCM4050作為高端升級版本的選擇，它擁有更好的性能和更低功耗在休眠和關斷模式下，在：活動模式（完全開啟模式）：< 41μA/MHz（典型值），休眠模式（帶SRAM保留）：<650nA（典型值），關斷模式（可選RTC活動）：<50nA（典型值）；ARM Cortex-M4F處理器，52 MHz，并帶FPU, MPU, ITM, SWD接口，兼容性更強，EEC的升級至512KB，方便存儲更多的離線數據；
電源方案
可穿戴式設備需要可充電電源，一般選用鋰電池，因此需要鋰電池管理芯片。LTC4065L是一款用于單節鋰電池的完整恒流/恒壓線性充電器，由于外形尺寸?。―FN封裝2mm*2mm），能夠準確地調節低充電電流，因而非常適用于低容量鋰電池；而且可以通過USB標準取電工作；還有強大的充電異常保護功能：自動再充電、低電池電量充電調節（涓流充電）、軟器動功能（用于限值涌入電流）。
方案中MCU、加速度傳感器、模擬前端芯片都可以工作在1.8V范圍，對于鋰電池的3.7V還需要LDO用于降壓。由于有模擬電路，故需選擇盡量低噪聲的LDO。LT 3042擁有超低噪聲0.8µVRMS(10 Hz~100 kHz)，超高電源抑制比（最低79 dB @1MHz）；超低的工作壓降（350mV）；輸出可調（0~15V）；緊湊型DFN封裝（3mm*3mm）。
